6 C4603M-C-RU (11/09)
КОНФИГУРАЦИЯ КАБЕЛЕЙ
При прямом подключении к каждому устройству NSM5200 с помощью переносного компьютера необходимо
соблюдать приведенные ниже указания по подсоединению к порту Ethernet 2. При подключении к устройству
NSM5200 через центральный ПК следует с помощью утилиты Endura найти адрес по протоколу DHCP,
присвоенный каждому устройству NSM5200, и затем ввести этот адрес в адресную строку программы Internet
Explorer на ПК, подключенном к сети Endura.
Для настройки конфигурации можно использовать перекрестный или прямой кабель. Любой из этих вариантов
настройки может использоваться для сетевой настройки менеджера пулов и каждого элемента пула.
ПЕРЕКРЕСТНЫЙ КАБЕЛЬ
Настройка конфигурации сети с использованием перекрестного кабеля осуществляется в следующем порядке
(см. рис. 1):
1. Соединить порт Ethernet 1 с сетью Endura, используя стандартный сетевой кабель.
2. Подсоединить один конец перекрестного кабеля к сетевому разъему портативного компьютера.
3. Подсоединить другой конец перекрестного кабеля к разъему Ethernet 2, находящемуся на задней панели
устройства NSM5200.
4. Включить портативный компьютер.
5. Включить устройство NSM5200. Для полного включения устройства потребуется примерно от 10 до 15
минут.

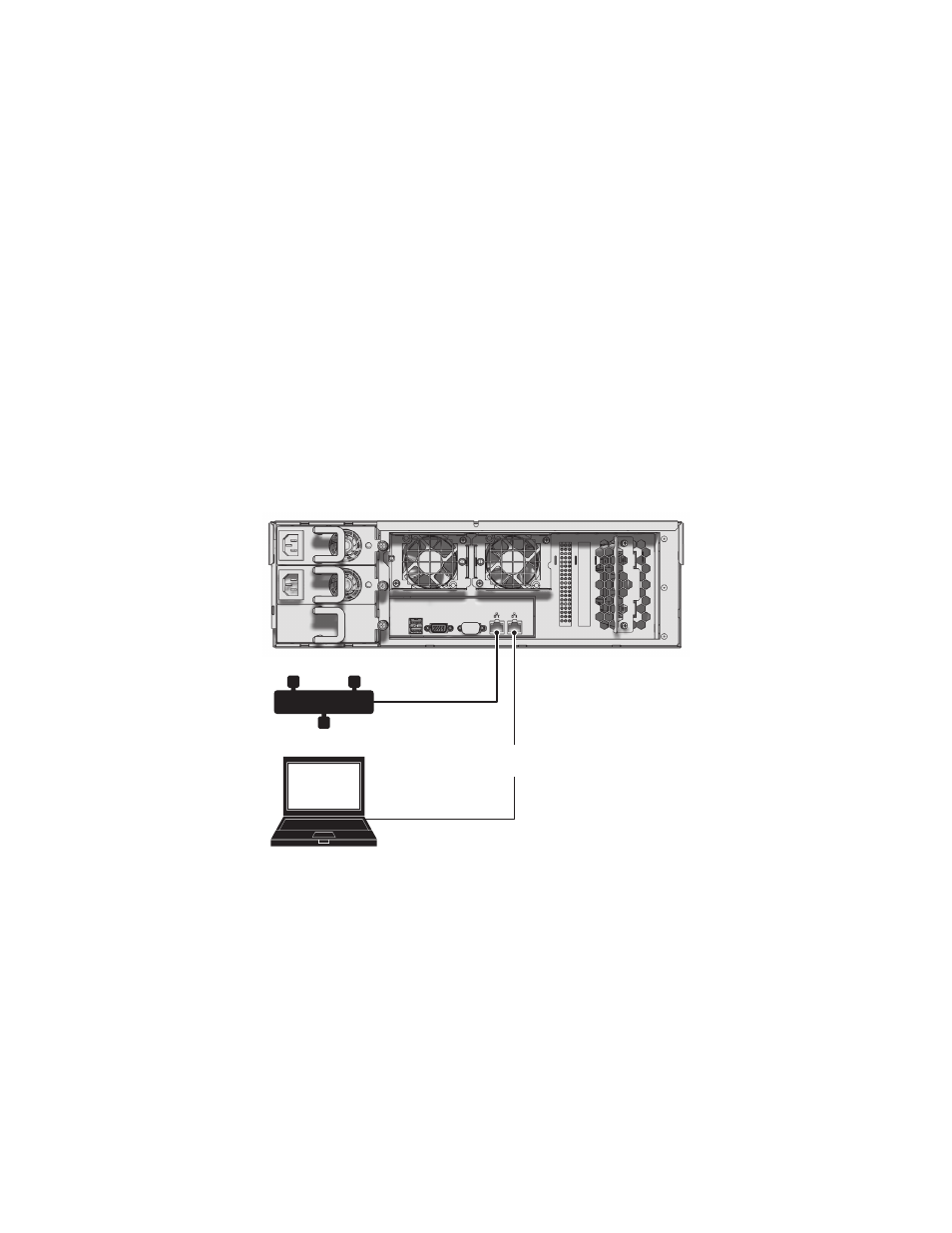

Рис. 1. Настройка с использованием перекрестного кабеля
6. Настройка сети с помощью портативного компьютера производится с учетом следующей информации.
• Адрес по протоколу IP: 172.31.255.253
• Маска подсети: 255.255.255.0
7. Щелкнуть на кнопке «ОК» или «Применить».
8. Открыть веб-браузер и напечатать следующий IР-адрес: 172.31.255.254. Появляется диалоговое окно
логина веб-браузера (см. рис. 3 на стр. 8).
ПЕРЕКРЕСТНЫЙ
КАБЕЛЬ
ПОРТАТИВНЫЙ
КОМПЬЮТЕР
NSM5200
СЕТЬ ENDURA
