Названия частей и их расположение
C3908M‐RU (03/12)
7
2. Названия частей и их расположение

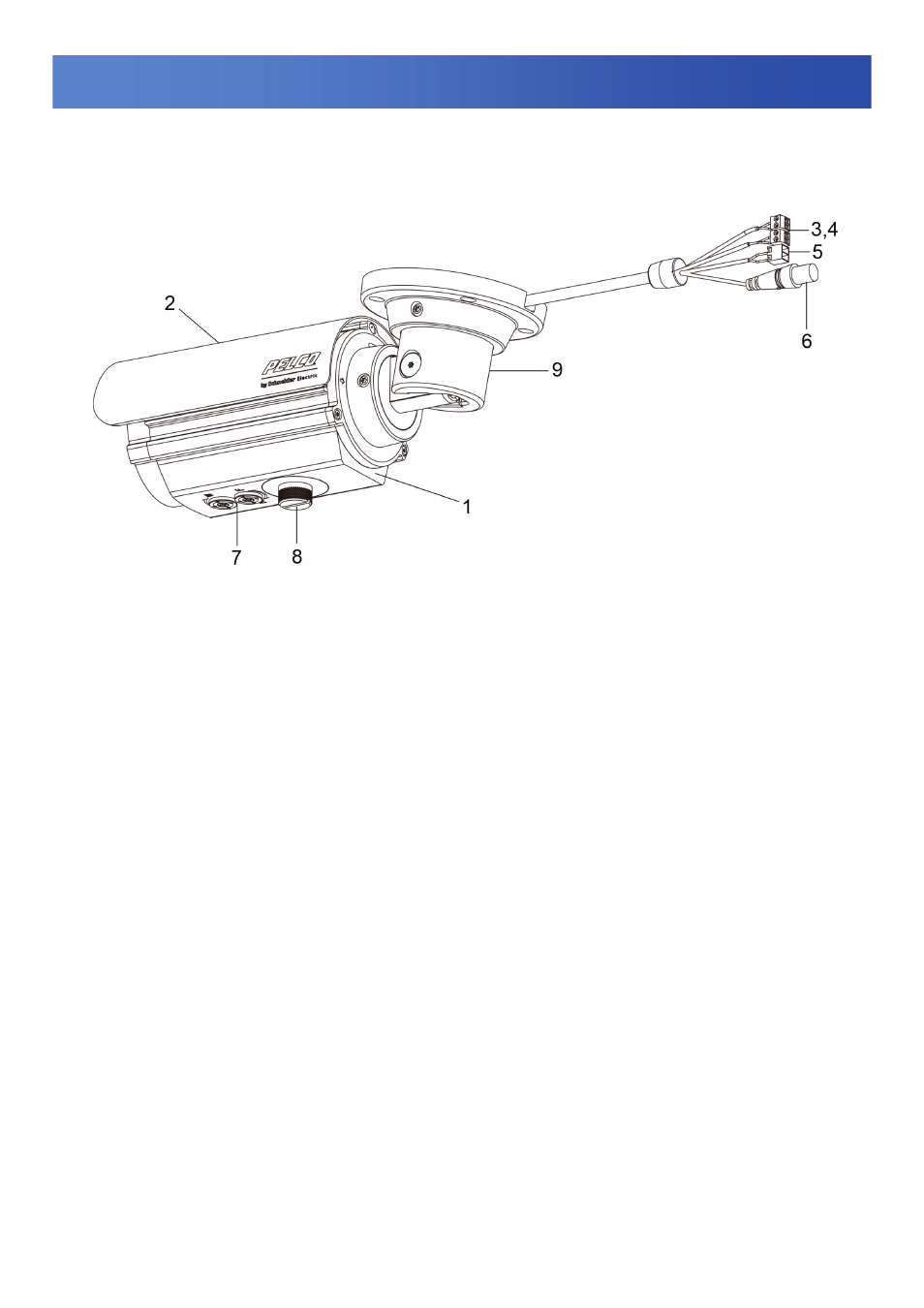

Рисунок 2. BU6-IRWV50-6/ BU6-IRWV50-6X
1. Корпус видеокамеры
2. Светозащитная бленда: минимизация
воздействия дождя или солнечного света на
качество изображения.
3. Вход сигнала: подключение устройства,
реагирующего на сигналы тревоги.
4. выход сигнала: подключение устройства,
генерирующего сигналы тревоги.
5. Разъем питания: подключение к внешнему
источнику питания 12 В пост. тока/24 В перем.
тока (см. маркировку на видеокамере).
6. Байонетный соединитель: подключение
разъема видеовхода видеоразъема
монитора.
7. Внешняя регулировка фокусного
расстояния и фокуса
8. Координатная ручка управления экранного
меню:
Как пользовать координатной ручкой
управления экранного меню:
• Нажмите координатную ручку управления
прямо вниз, чтобы войти в главное меню или
в выбранный элемент меню.
• Перемещайте координатную ручку
управления экранного меню ВВЕРХ, ВНИЗ,
ВЛЕВО и ВПРАВО, чтобы переходить к
различным меню и параметрам.
9. Монтажный кронштейн: соединение с
опорой.
