Установка
C3908M‐RU (03/12)
10
3.3 Инструкции по использованию BU-переходника (поставляется
отдельно)
BU-переходник можно использовать с рекомендованными
распределительными коробками, чтобы защитить кабели от
дождя, тепла, хулиганов и других негативных факторов, а
также выполнить аккуратную, профессиональную установку
на поверхности.

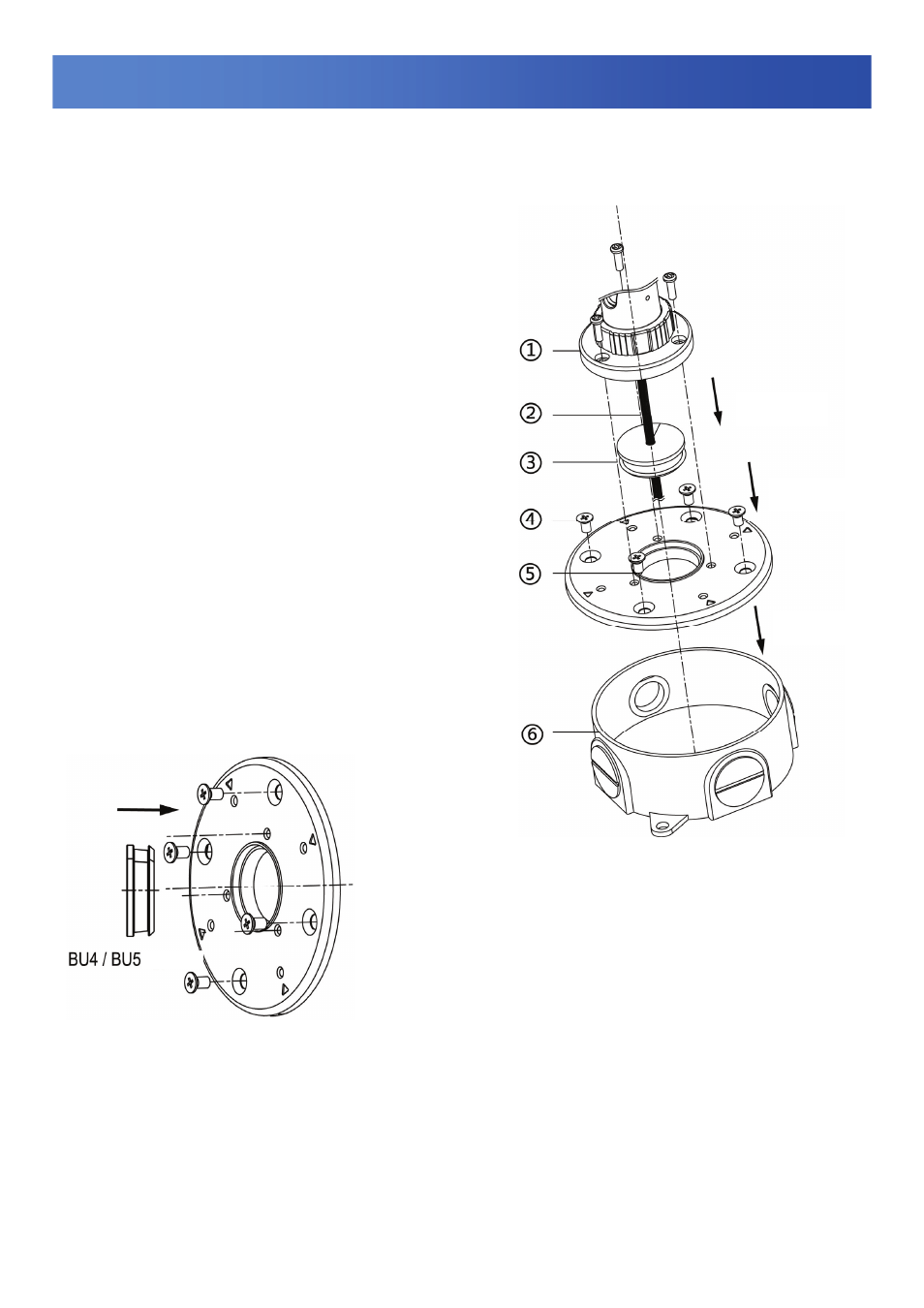

Описание порядка установки, приведенного на Рисунке
3-3 (стандартная)
c
Кронштейн видеокамеры (показана серия BU4/BU5)
d
Кабели видеокамеры
Шаг 1
e
Резиновая прокладка BU-переходника
f
Винты (входят в комплект поставки)
g
Металлическая пластина BU-переходника
h
Распределительная коробка (Подробные сведения см. в
Таблице 3.3-1. Совместимые распределительные
коробки.)
Шаг 2
Порядок установки (стандартная):
1. Пропустите все кабели через отверстие в резиновой
прокладке.
Шаг 3
Примечание. Правильно определите стороны резиновой
прокладки. Чтобы не допустить протекания воды, сторона
резиновой прокладки с наклонным углом должна
располагаться к клеммам кабелей и металлической
пластине. См. рисунок ниже.
Рисунок 3-3. Порядок установки
(стандартная)
(стандартная)
2. Вставьте резиновую прокладку в центральное отверстие на металлической пластине.
3. Затем установите металлическую пластину в распределительную коробку, затяните винты и завершите
установку.
