Установка
15
C3904M-RU (03/12)
2.9 Общие рекомендации по установке водонепроницаемой заглушки
Как указано в разделе « 2.2 Установка водонепроницаемой заглушки», установите
водонепроницаемую заглушку в боковое отверстие под желоб для проводки.
Чтобы установить водонепроницаемую заглушку в нижнюю часть видеокамеры, выполните
следующее:
1.
Отсоедините внутренний разъем для выходного кабеля видеокамеры, вставленный в
интерфейс (см.
Рисунок 2-10), и извлеките водонепроницаемую резиновую заглушку из
камеры, как показано на Рисунке 2-11ниже.

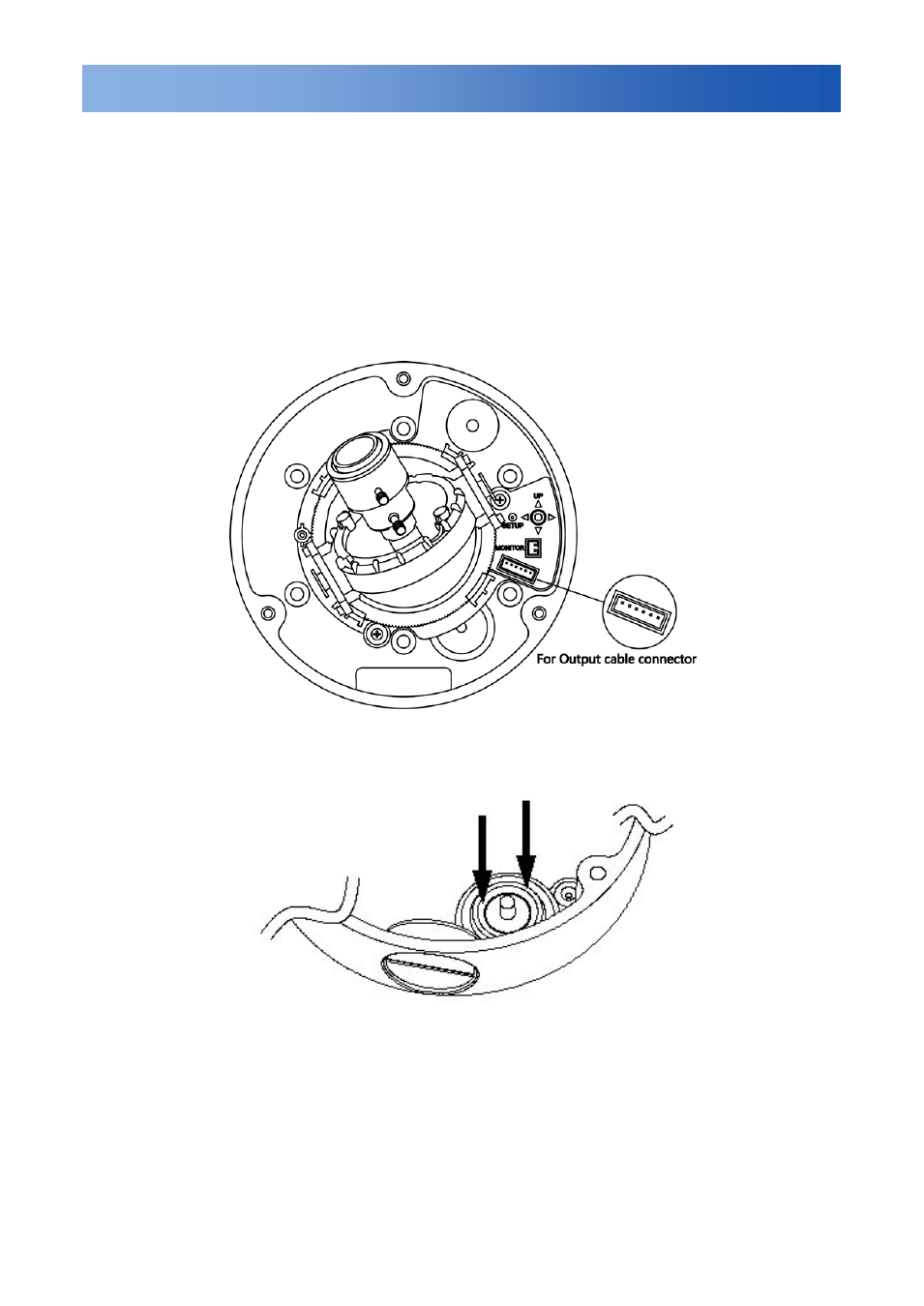

Рисунок 2-10
Рисунок 2-11
2.
Извлеките боковую водонепроницаемую заглушку видеокамеры и установите ее в нижнюю
часть, как показано на
Рисунке 2-12 ниже.
3.
Подайте выходной кабель через боковое отверстие под желоб для проводки и вставьте
водонепроницаемую заглушку для кабеля в боковое отверстие (см.
Рисунок 2-12).
