Установка
14
C3904M-RU (03/12)
Инструкции по регулировке видеокамеры в соответствии с Рисунком 2-8:
1. Для регулировки в горизонтальной плоскости поверните узел 3D
2. Кронштейн регулировки наклона и винт для регулировку в вертикальной плоскости
3. Осевое кольцо для вращения по горизонтали при установке на стене или наклонных
потолках
4. Рычаг изменения фокусного расстояния
5. Рычаг регулировки фокуса
2.
8 Завершение установки
По завершении регулировки установите и зафиксируйте корпус видеокамеры:
1. Мягкой безворсовой тканью очистите купольную крышку от отпечатков пальцев.
2. Установите внутренний вкладыш на кронштейн регулировки наклона. Нажмите на него так,
чтобы он защелкнулся. Отсоедините кабель для технического обслуживания FD-SC,
поставляемый отдельно.
3. Соберите купольную крышку и нижний кожух.

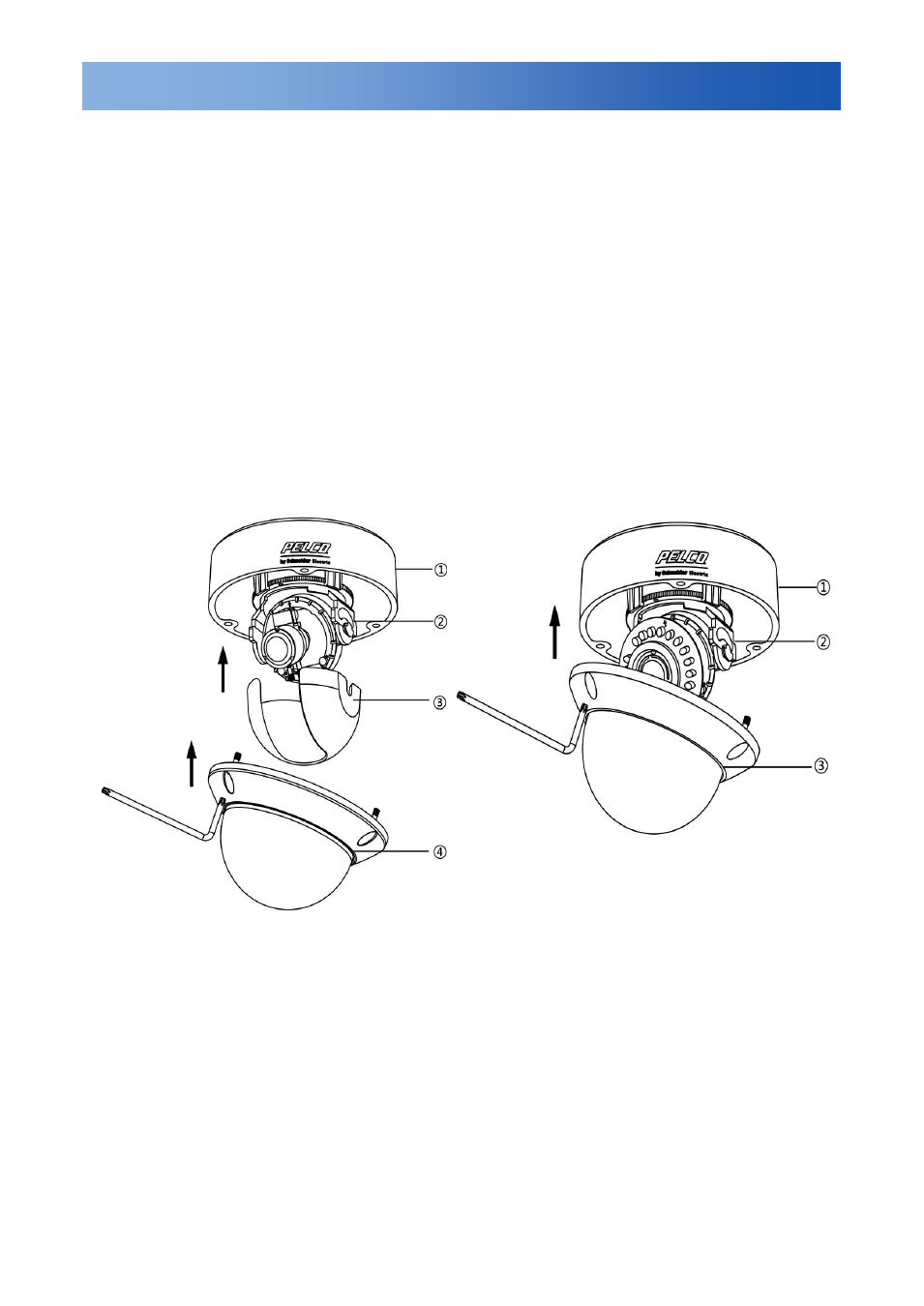

Рисунок 2-9. Завершение установки
FD5-V9-6(X)/FD5-DV10-6(X)
1. Нижний кожух
2. Кронштейн
регулировки наклона
3. Внутренний вкладыш
4. Купольная крышка
1. Нижний кожух
2. Кронштейн
регулировки наклона
3. Купольная крышка
FD5-IRV10-6(X)
