4 C3914M-RU (2/13)
Краткие сведения о продукции

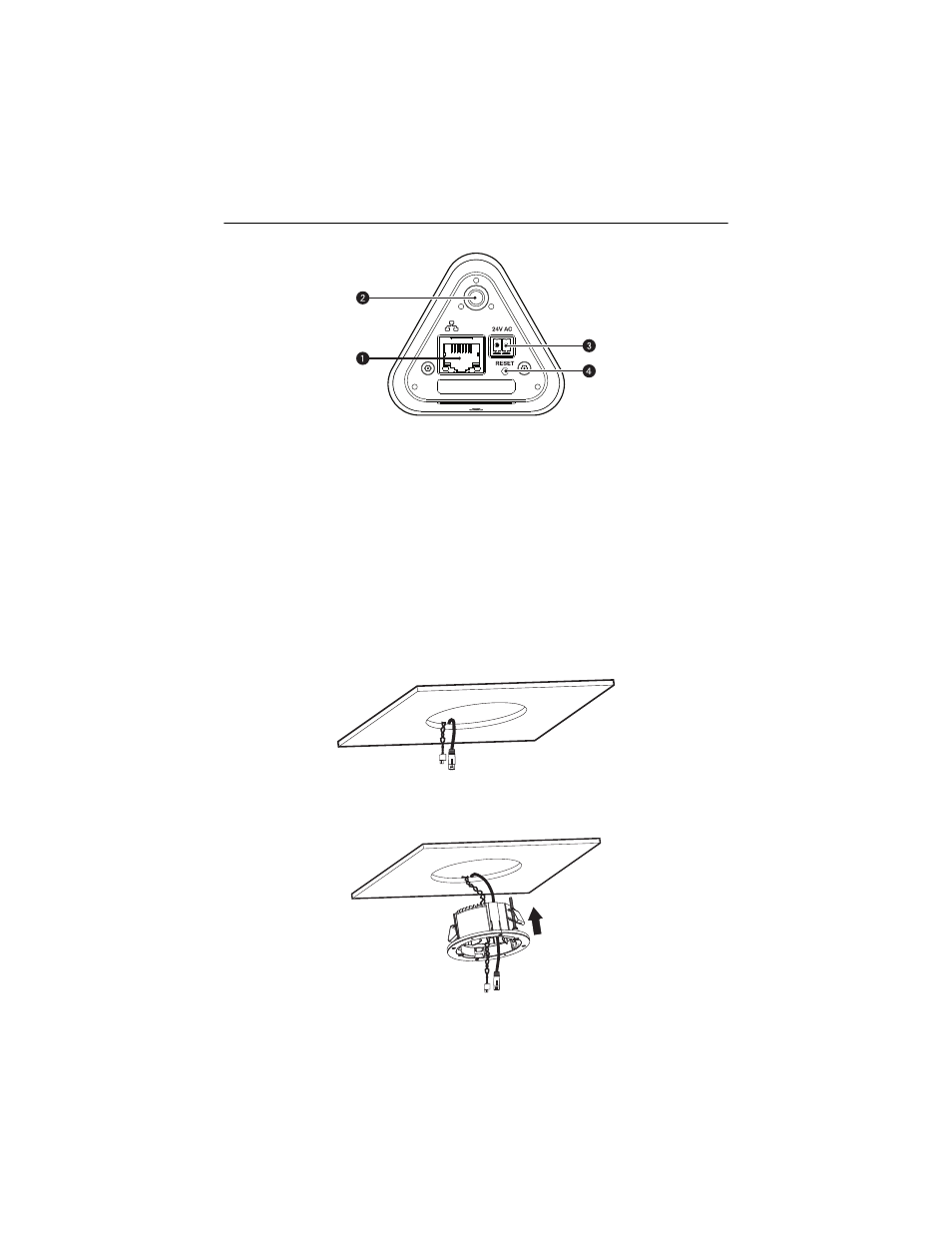

Рис. 1. Подключения камеры (показана модель IL10-DA)
Установка
1. Вырежьте в потолке отверстие диаметром 9,5 см (3,75").
2. Протяните провода через это отверстие.
Рис. 2. Протягивание проводов
3. Установите потолочное крепление, вдавливая его в потолок, и затем протяните провода
через крепление.
Рис. 3. Установка потолочного крепления
ᕡ Сетевой порт RJ-45: Служит для подключения камеры к IР-сети. Также служит для подачи питания
через тот же разъем (для модели камеры с питанием от сети Ethernet (РоЕ)).
ᕢ Резьба 1/4" x 20: Для установки камеры на крепление.
ᕣ Порт на 24 В пер. тока: Для подачи питания для модели камеры с питанием от сети напряжением
24 В пер. тока.
ᕤ Кнопка сброса: Обеспечивает перезагрузку камеры или восстановление ее заводской настройки
по умолчанию. Эта кнопка утоплена. Для перезагрузки камеры следует с помощью небольшого
инструмента, такого как скрепка для бумаг, однократно нажать и отпустить эту кнопку. Для
восстановления заводской настройки следует нажать и удерживать кнопку сброса в течение 10 секунд.
