Инструкция по монтажу и обслуживанию PROTHERM 120 SOR /SOO/
4
2
3
5
1
8
9
10
6
11
12
13
14
15
7

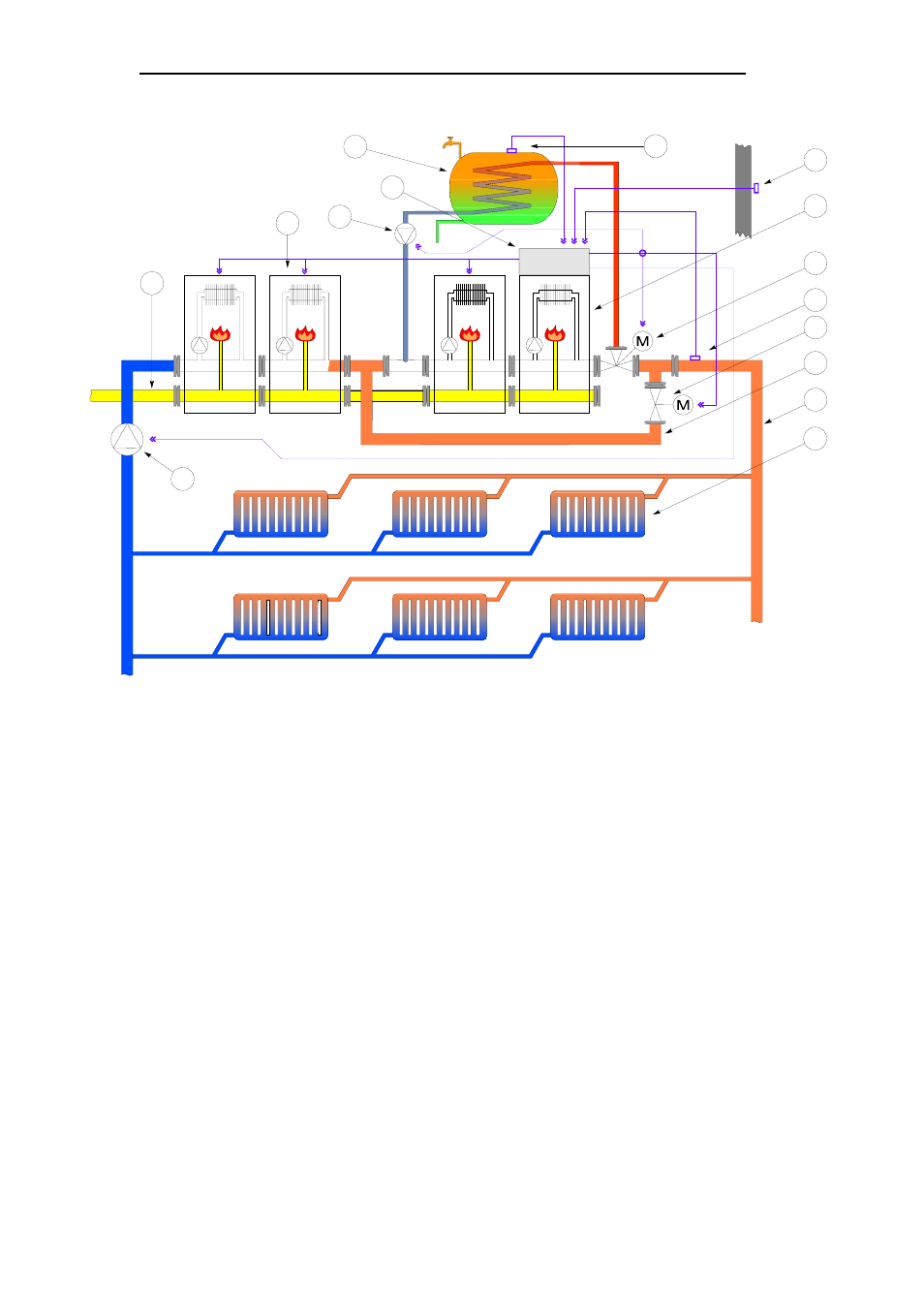

ПРОЕКТ ПОДСОЕДИНЕНИЯ МОДУЛЕЙ КОТЛОВ PROTHERM 120
К ОТОПИТЕЛЬНОЙ СИСТЕМЕ С ПОДГОТОВКОЙ ГОРЯЧЕЙ ВОДЫ
1 - датчик температуры ГВС 9 - модуль PROTHERM 120 SOR
2 – бойлер ГВС 10 - трехходовой вентиль с
3 - управляющий регулятор электроприводом
HONEYWELL 11 - датчик температуры ОВ
4 - насос контура ГВС (на выходе из комбинированного
5 - модуль PROTHERM 120 SOO источника тепла)
6 - подача газа 12 - закрывающий вентиль
7 - центральный насос ОВ 13 - байпас ОВ
8 - датчик наружной температуры 14 - распределение ОВ
15 - отопительная система
Рис.7 – Пример сборки комбинированного источника из нескольких
модулей
