Рис.2 - основные и присоединительные размеры – Инструкция по эксплуатации PROTHERM SOO

Страница 16

Advertising

Инструкция по монтажу и обслуживанию PROTHERM 120 SOR /SOO/

КОТЛОВОЙ МОДУЛЬ PROTHERM 120 SOR (SOO)

1 – горловина дымохода

8 - панель управления

2 - покрытие

9 - циркуляционные насосы

3 - прерыватель (выпрямитель) тяги 10

–

трубопров. распределение

4 - секция котловых теплообменников

газа внутри модуля

5 - камера сгорания

(для секции горелки)

6 – трубопровод. распределение

11 - трубопроводные участки

воды внутри модуля (для секции

для присоединения модулей

котловых теплообменников)

(до теплового источника)

7 - секции горелки

12-предохранитзельный клапан

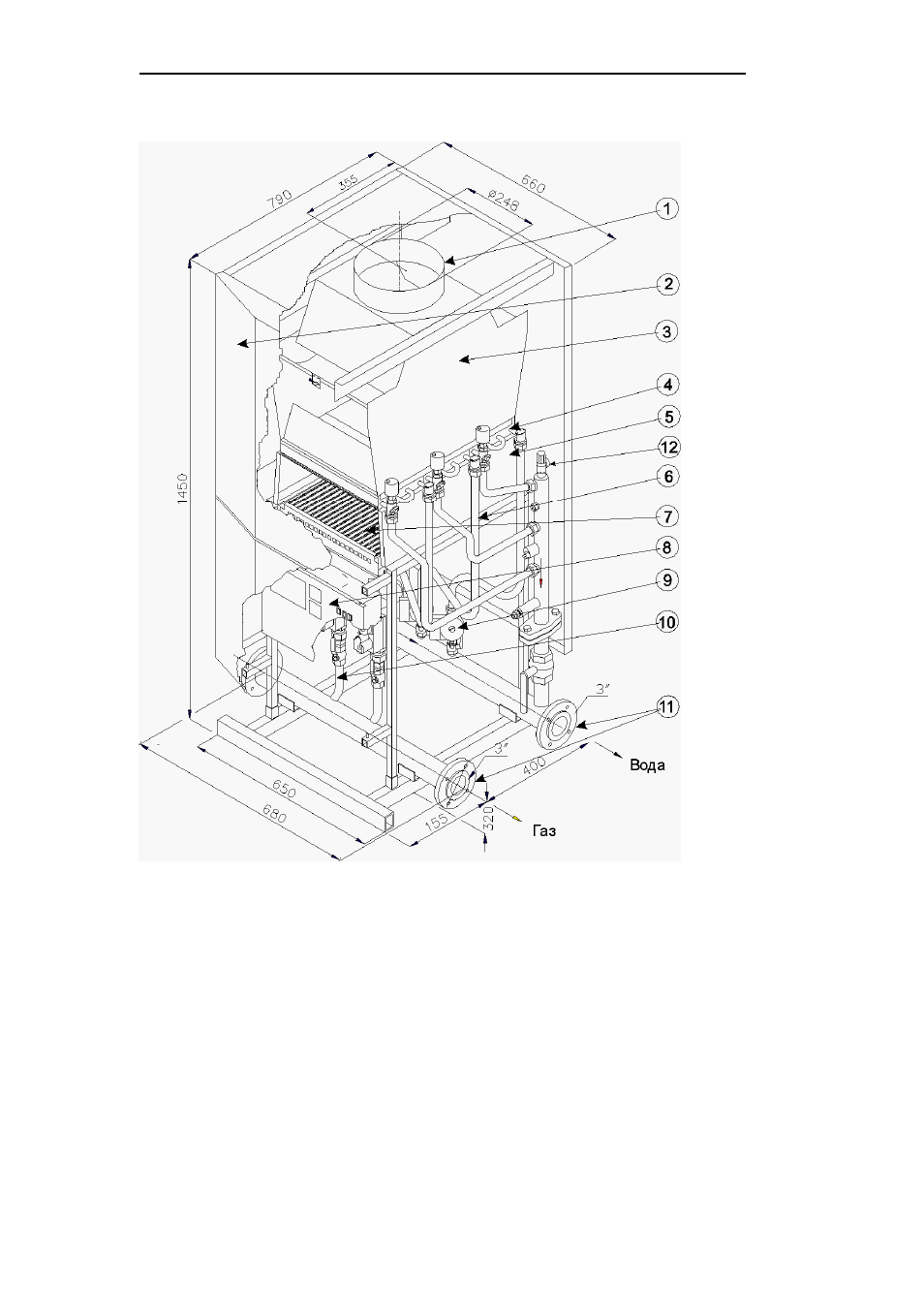

Рис.2 - Основные и присоединительные размеры
