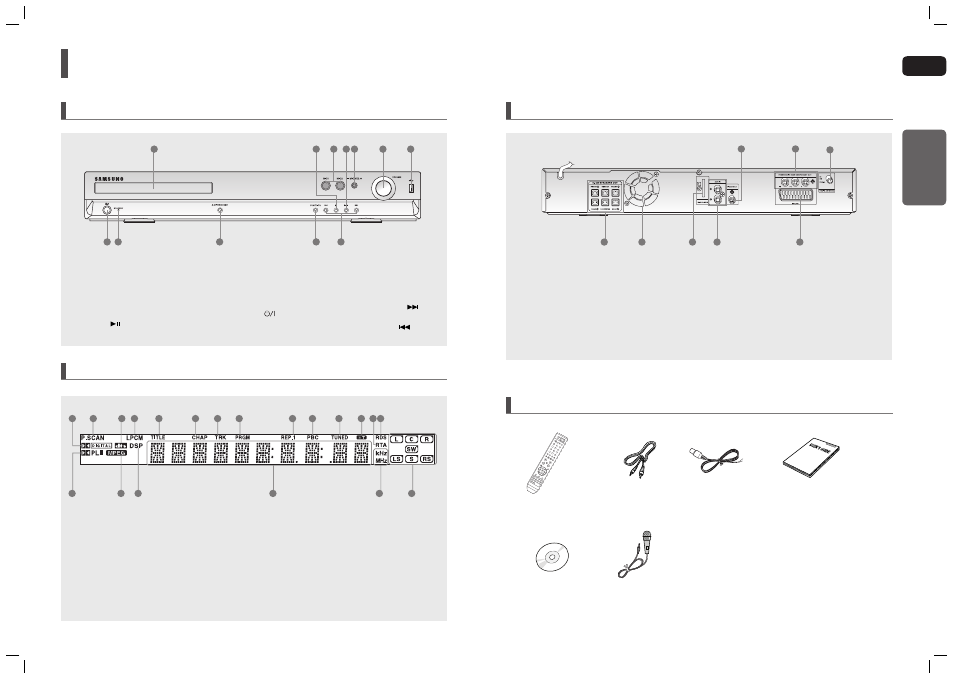

Описание
Передняя панель
1. Лоток для диска
2. Кнопка СТОП ()
3. MIC 1, MIC 2
4. Кнопка Воспроизведение/
Пауза ( )
5. MIC VOLUME громкости
6. Регулировка громкости
7. Гнездо USB
8. Кнопка питания ( )
9. Индикатор режима ожидания
10.Кнопка Открыть/Закрыть
11.Кнопка ФУНКЦИИ
12. Кнопка настройки вверх по
диапазону/пропуска ( )
Кнопка настройки вниз по
диапазону/пропуска (
)
1
8
3 4
9 10 11 12
2 5 6 7
Дисплей
1. Индикатор DOLBY DIGITAL
2. Индикатор P.SCAN indicator
3. Индикатор диска DTS
4. Индикатор линейной ИКМ
5. Индикатор СЮЖЕТ
6. Индикатор ЭПИЗОД
7. Индикатор ДОРОЖКА
8. Индикатор ПРОГРАММА
9. Индикатор ПОВТОР
10. Индикатор режима PBC
11. Индикатор ТЮНЕР
12. Индикатор СТЕРЕО
13. Индикатор RTA
14. Индикатор RDS
15. Индикатор PRO LOGIC
16. Индикатор MPEG 17. Индикатор DSP
18. Отображение состояния
системы
19. Индикатор ЕДИНИЦ
ИЗМЕРЕНИЯ ЧАСТОТЫ
20. Индикатор
ГРОМКОГОВОРИТЕЛИ
8 9 11 12 1 6 7 3 4 2 5
18 19 20 15 16 17
13 14 10
Задняя панель
1. Выходное гнездо видеосигнала
Подключайте к этому гнезду (VIDEO OUT)
видеовход телевизора (VIDEO IN).
2. Выходные гнезда компонентного видеосигнала
Подключайте к этим гнездам телевизор с
компонентным видеовходом.
3. Коаксиальное гнездо FM 75Ω
4. Гнезда подключения громкоговорителей в
формате 5.1
5. Вентилятор охлаждения
6. Гнездо для установки карты беспроводного
доступа TX
7. Гнезда AUX IN
8. Гнездо разъема SCART
Подключайте к этому гнезду телевизор,
имеющий входной разъем SCART.
5 4
1
6 7 8
3 2
Принадлежности
FM-антенна Видеокабель Руководство
пользователя
Пульт
дистанционного
управления
МИКРОФОН Диск DVD-КАРАОКЕ
8 9
RUS
ПОДГОТОВКА
К РАБОТЕ
