14
RUS
СОЕДИНЕНИЯ
15

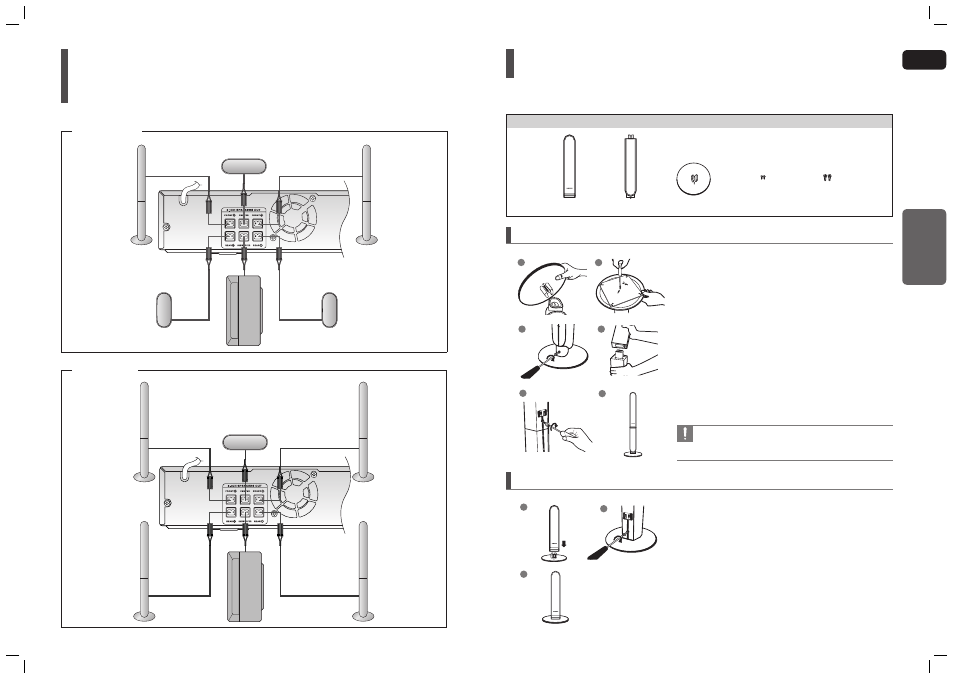

Подсоединение громкоговорителей
акустической системы
(продолжение)
Фронтальный
громкоговоритель
(Пр)
Тыловой
громкоговоритель (Пр)
Сабвуфер
Центральный
громкоговоритель
Фронтальный
громкоговоритель
(Л)
Тыловой
громкоговоритель (Л)
Фронтальный
громкоговоритель
(Пр)
Тыловой
громкоговоритель
(Пр)
Сабвуфер
Центральный
громкоговоритель
Фронтальный
громкоговоритель
(Л)
Тыловой
громкоговоритель
(Л)
HT-TX22
HT-TX25
Установка громкоговорителей
Фронтальные громкоговорители HT-TX22 и фронтальные/тыловые громкоговорители HT-TX25
можно устанавливать на дополнительные стойки или непосредственно на основания стоек.
Как установить громкоговоритель на стойку
1
Поверните стойку сверху вниз и установите ее
на основание.
2
С помощью отвертки заверните два шурупа
(A) в отверстия, отмеченные стрелками, как
показано на рисунке.
3
Заверните шуруп (B) в отверстие на задней
части СТОЙКИ громкоговорителя.
4
Соедините собранную стойку с громкоговорителем.
5
С помощью отвертки заверните другой
шуруп (B) в отверстие на задней части
громкоговорителя, как показано на рисунке.
6
Так выглядит правильно установленный на
стойке ГРОМКОГОВОРИТЕЛЬ .
Устанавливайте громкоговоритель на ровной и
устойчивой поверхности. Иначе он может легко
опрокинуться.
Как установить громкоговоритель на основание стойки
1
Соедините громкоговоритель с основанием
стойки.
2
С помощью отвертки заверните шуруп (B) в
отверстие на задней части громкоговорителя,
как показано на рисунке.
3
Так выглядит правильно установленный на
основании стойки ГРОМКОГОВОРИТЕЛЬ
•
3
4
1
2
6
5
2
1
3
ШУРУПЫ (B)
ШУРУПЫ (A)
ОСНОВАНИЕ СТОЙКИ
СТОЙКА
ГРОМКОГОВОРИТЕЛЬ
Комплект для сборки громкоговорителя
(HT-TX22/HT-TX25)
