NDR-EA3104LCD / NDR-EA3108LCD User's manual (short) ver. 1.0
All rights reserved © AAT Holding sp. z o.o.
9
НАЧАЛО РАБОТЫ
1. RS-232: Предназначен для подключения внешней клавиатуры, камеры PTZ или
устройств, генерирующих информацию в кодировке ASCII
(кассовые аппараты, банкоматы).
Одновременно может быть подключено только одно устройство.
2. SENSOR: 4 (в зав. от модели) тревожных входа, для которых может б ы т ь
установлен режим нормально разомкнутые (N.O.) или нормально
замкнутые (N.C.). Для регистрации сигнала его длительность должна
быть не менее 0.5 сек. Тревожное устройство следует соединить с
одним из входов, пронумерованных 1, 2, 3, 4 и с обозначенным G.
3. RS-485: разъем подключения и удаленного управления камер PTZ, системных
клавиатур, кассовых аппаратов
Одновременно может быть подключено только одно устройство.

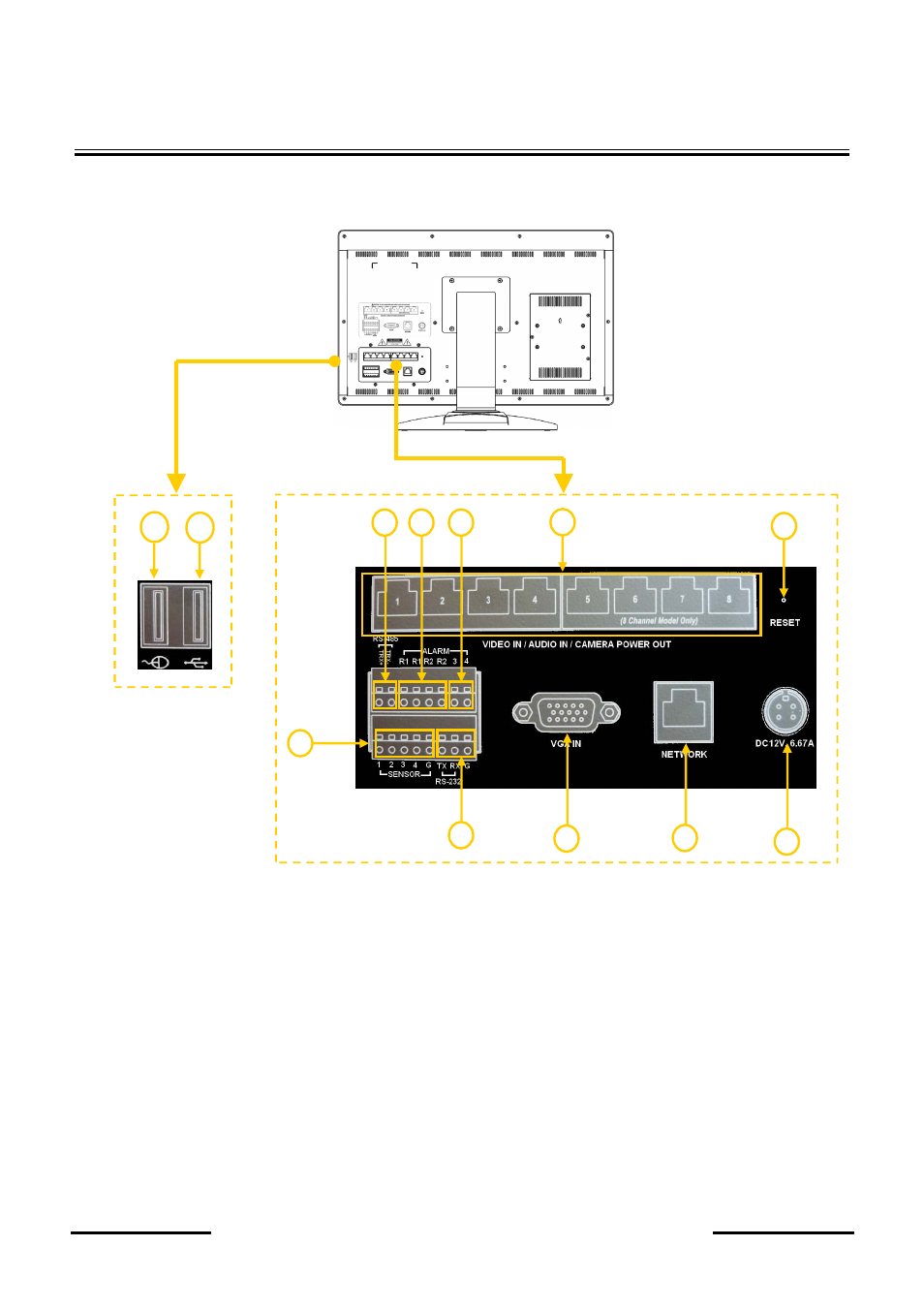

2.2 Порты-соединения и другие элементы задней панели
NDR-EA3104LCD и NDR-EA3108LCD
вид NDR-EA3108LCD
3
1
2
4 5 6
7
8
9
10
11 12
