10
NDR-EA3104LCD / NDR-EA3108LCD Инструкция (краткая)
НАЧАЛО РАБОТЫ
4.
ALARM :
Регистратор может активировать внешние устройства, такие
как зуммеры, галогенные лампы, сирены и т. д., с помощью релейных
тревожных выходов, для которых может быть установлен режим
нормально разомкнутые (N.O.) или нормально замкнутые (N.C.).
Допустимая нагрузка на клеммах передатчика равна 0,5A при 125 В
AC и 1 A при 24 В DC.
5.
ALARM :
Регистратор может активировать внешние устройства, такие
как зуммеры, галогенные лампы, сирены и т. д., с помощью 2-х
выходов с открытым коллектором. Допустимая нагрузка на
клеммах передатчика равна 30mA при DC 12 В. Выходы могут быть
установлены в меню как нормально разомкнутые (N.O.) или нормально
замкнутые (N.C.)
6.
VIDEO IN/AUDIO IN/CAMERA POWER OUT: (4)8 портов RJ-45 для соединения
кабелей аудио/видео/электропитания.
Заметка:
Не допустимо соединение по локальной сети (LAN) через
вышеуказанный порт!
7.
RESET:
перезапуск устройства.
8.
DC12V, 6.67A/8,33A: порт подключения электропитания
9.
NETWORK:
порт RJ-45 для соединения регистратора посредством Ethernet в
стандарте 10/100Mb/с.
10. VGA IN:
VGA вход для подключения внешних устройств
11. USB:
USB порт для подключения мыши. Длина кабеля не должна превышать
30 см.
12. USB:
USB 2.0 порты для подключения внешних жёстких дисков или памяти
Flash. Длина кабеля не должна превышать 30 см.

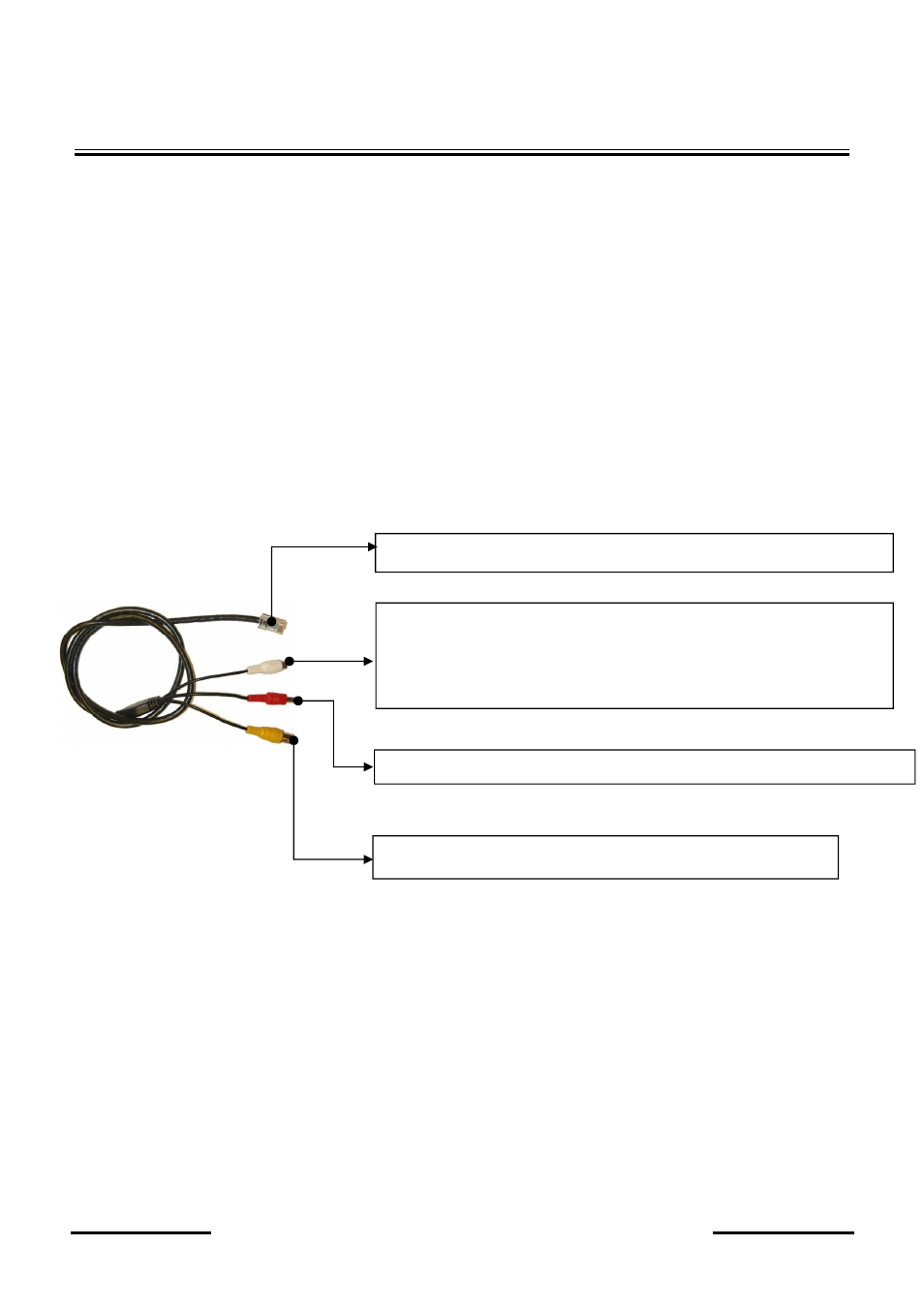

Заметка: Для подключения устройств к входам 1, 2, 3, 4, 5 используйте входящие в комплект
переходники.
кабель RJ-45
Вход Mono audio (RCA) для соединения микрофона со
встроенным предусилителем (LINE IN).
Запись звука разрешается только в случае разрешения
законодательства соответствующей страны.
выход электропитания DC 12 В. 300mA макс. оконечная нагрузка.
видео вход BNC для подключения камеры.
белый
красный
жёлтый
