NVIP - NVRA0104/GO и NVIP - NVRA0208/GO
Руководство пользователя, версия 1.0
Все права защищены © AAT Holding sp. z o.o.
9
2.
ЗАПУСК УСТРОЙСТВА

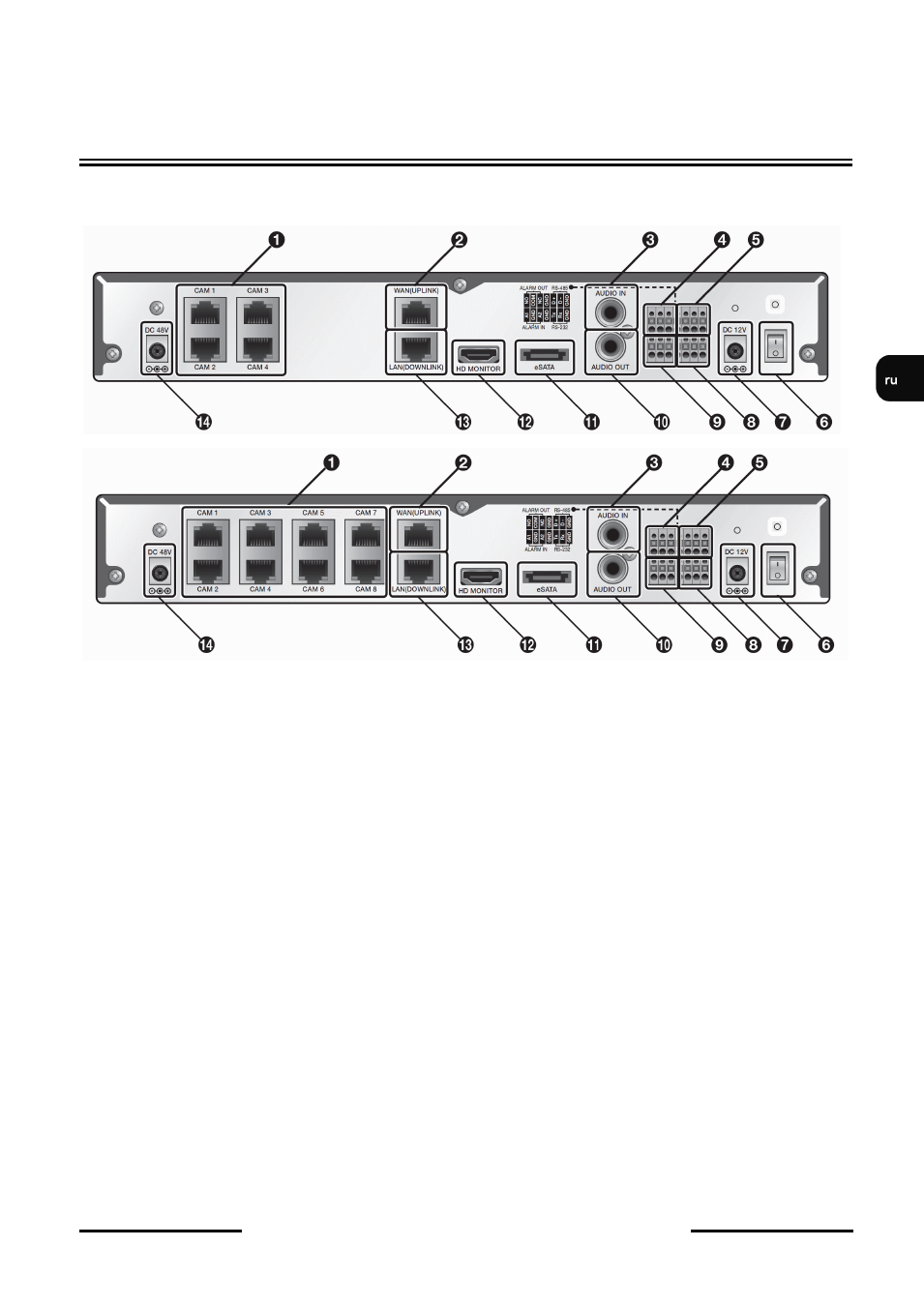

2.1 Электрические разъемы и прочие элементы задней панели
1. CAM1 - CAM8:
порты сети Ethernet для подключения сетевых IP-камер (в т.ч. по
стандарту PoE).
2 WAN(UPLINK):
разъем RJ-45 для подключения к локальной сети и сети Интернет.
3. AUDIO IN:
вход аудио (моно) для подключения микрофона*.
4. ALARM OUT:
разъем выхода аудио.
5. RS-485
порт для подключения устройств с интерфейсом RS485*.
6. POWER SWITCH кнопка питания регистратора, подсоедините шнур питания и нажмите кнопку.
7. DC 12V:
разъем для подключения блока питания 12 В.
8. RS232C:
порт для подключения устройств с интерфейсом RS232*.
9. ALARM IN:
разъем входа тревоги.
10. AUDIO OUT*:
порт для подключения пассивного динамика с усилителем*.
11. eSATA:
порт для подключения внешнего устройства хранения данных.
12. HD MONITOR:
разъем главного монитора, используйте кабель HDMI для
подключения монитора 1080p 60Гц (1920x1080).
13. LAN(DOWNLINK): порт для подключения конкретного сетевого устройства. Не
использовать для других устройств*.
14.DC 48V:
разъем для подключения блока питания 48 В.
* функция будет доступна в будущем
