NVIP - NVRA0104/GO и NVIP - NVRA0208/GO

Руководство пользователя, версия 1.0

Все права защищены © AAT Holding sp. z o.o.

15

ЗАПУСК УСТРОЙСТВА

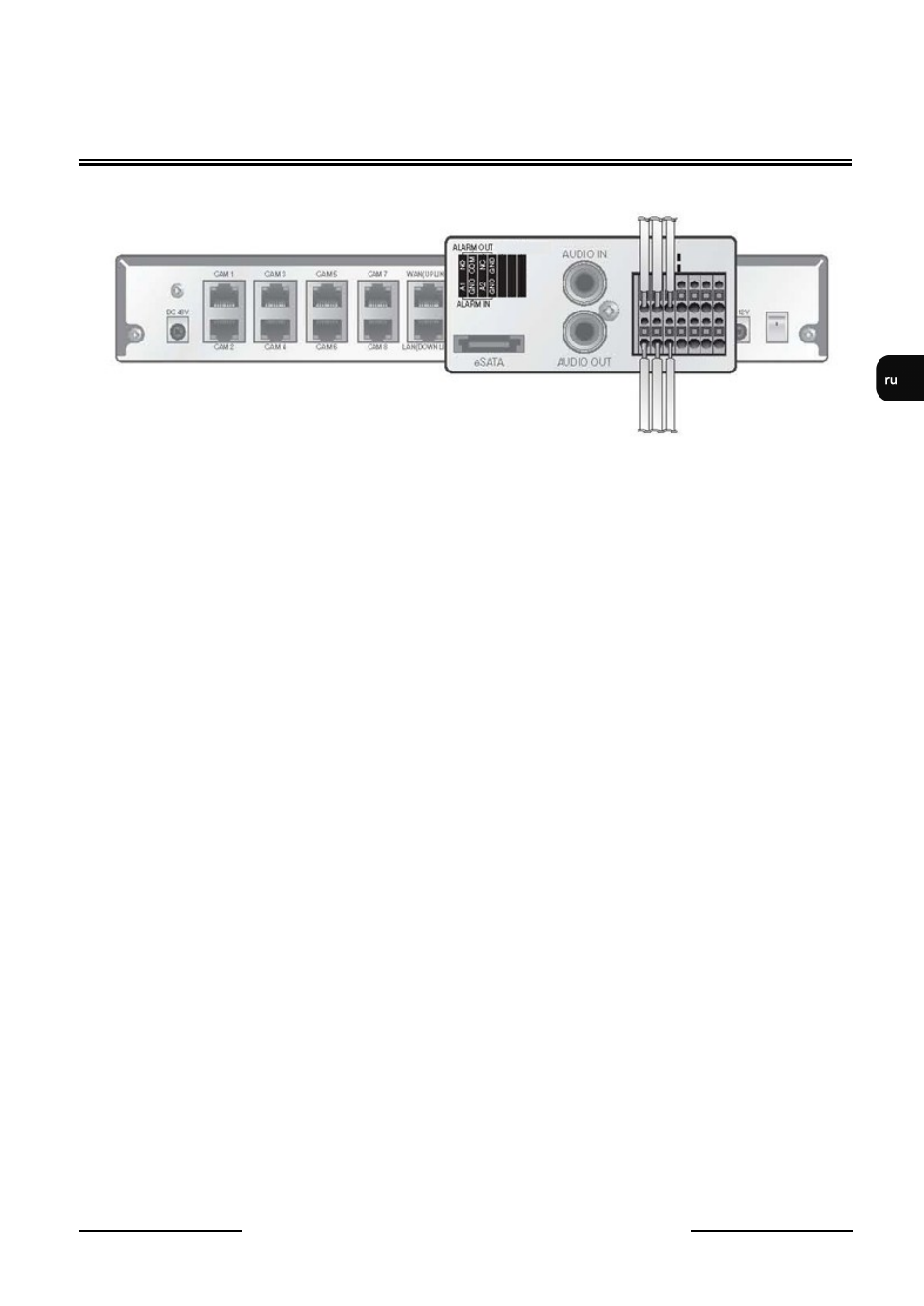

2.7. Подключение кабелей сигнала тревоги

Подключение входа сигнала тревоги

Нажмите и удерживайте кнопки портов [A1] и [A2] в нижней части задней панели
регистратора, вставьте кабель сигнала тревоги в отверстие под кнопкой.

Вставьте заземляющий провод в порт [GND].

Для проверки соединения отпустите кнопку и попытайтесь вытащить провод обратно.

Для отсоединения провода, удерживая нажатой верхнюю кнопку, вытяните его.

Для активации входа тревоги необходимо подключить A1 или A2 к кабелю GND.

Подключение выхода сигнала тревоги

Подключите сигнальный кабель устройства тревоги к порту [ALARM OUT] на задней
панели.

Перед выбором необходимого типа проверьте тип релейного выхода: нормально
разомкнутое или нормально замкнутое (N/O или N/C). Удерживая нажатой кнопку [N/O]
или [N/C], проложите кабель передачи сигнала тревоги в отверстие под кнопкой.

 N/O (нормально разомкнутый): нормально разомкнутый выход, но при наступлении

тревоги переключается на нормально замкнутый тип.

 COM : вставьте второй провод.
 N/C (нормально замкнутый): нормально замкнутый выход, но при наступлении тревоги

переключается на нормально разомкнутый тип.

Вставьте второй провод в [COM]-порт.

Для проверки соединения отпустите кнопку и попытайтесь вытащить провод обратно.

Для отсоединения провода, удерживая нажатой верхнюю кнопку, вытяните его.

Выход тревоги представляет собой реле с 3 разъемами N/O, COM и N/C.
