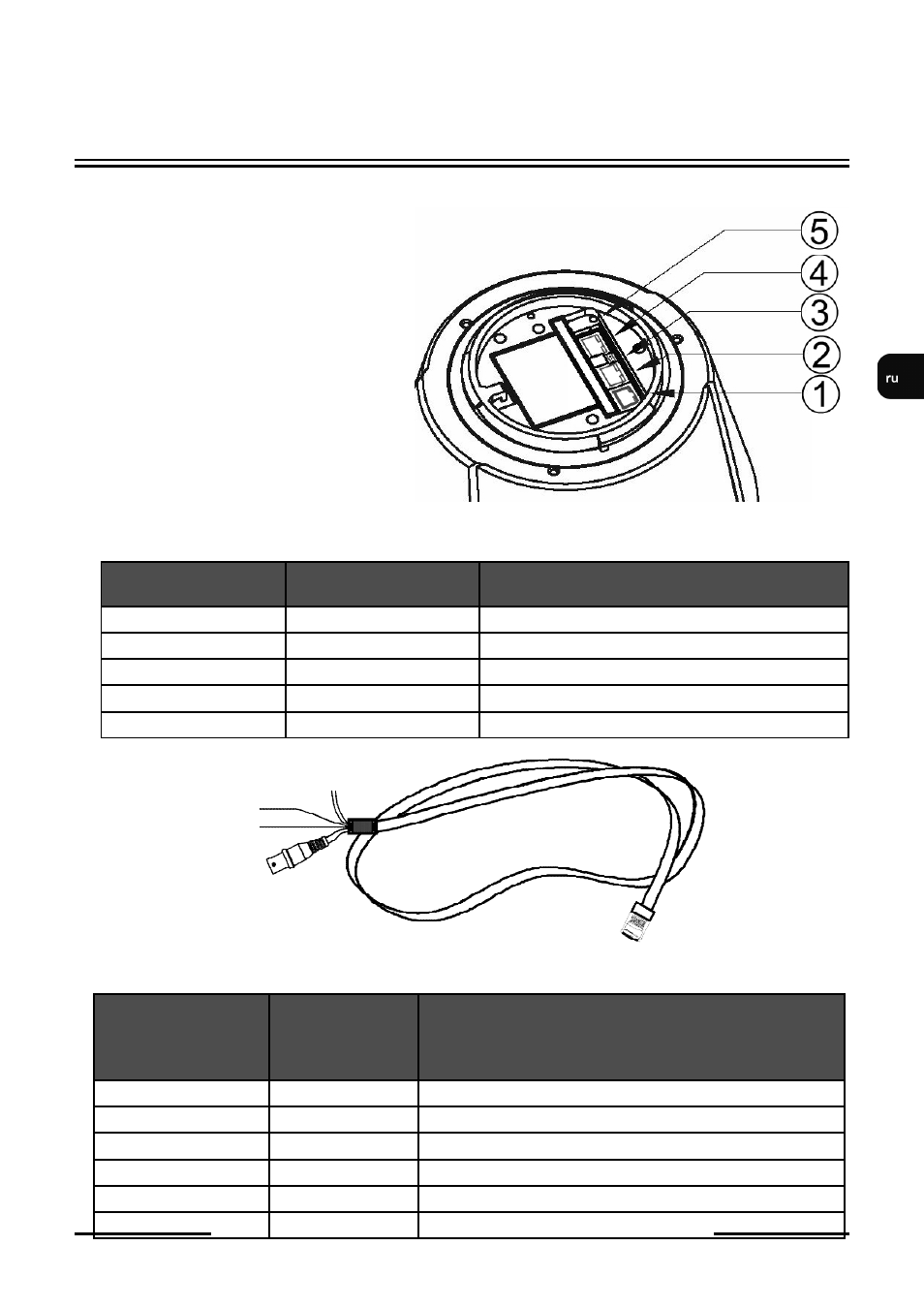

6. ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И СОЕДИНЕНИЯ
6.1. Описание разъемов камеры
1. I/O - разъем входа и выхода тревоги
2 .
M A I N
-
г л а в н ы й
в х о д
(электропитание 12 В пост.тока, входы/
выходы тревоги, RS485)
3. AUDIO - разъем входа/выхода аудио.
4. LAN - Порт сети Ethernet 100 Мб/с
(разъем RJ-45)
5. RESET - восстановление настроек
по умолчанию.
a. Описание выходов кабеля
питания MAIN.
б. Описание разъемов входов/выходов тревоги
ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И СОЕДИНЕНИЯ
Контактный разъем
RJ45 кабеля питания
Цвет провода
Описание
1,2
Разъем BNC
Выход видео -(BNC, 1.0 Vp-p, 75 Ом)
3
Желтый
RS485 -
5
Красный
RS485 +
7
Оранжевый
POWER + (12 В пост.тока)
8
Белый
POWER - (заземление)
Контактный
разъем RJ45
входа/выхода
тревоги
Цвет провода
Описание
1
Синий
IN COM + общий вход тревоги (+)
2
Желтый
IN 1 - вход тревоги 1
3
Зеленый
IN 2 - вход тревоги 2
4
Красный
IN 3 - вход тревоги 3
5
Черный
RELAY - релейный выход
6
Белый
RELAY - релейный выход
