2. ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ

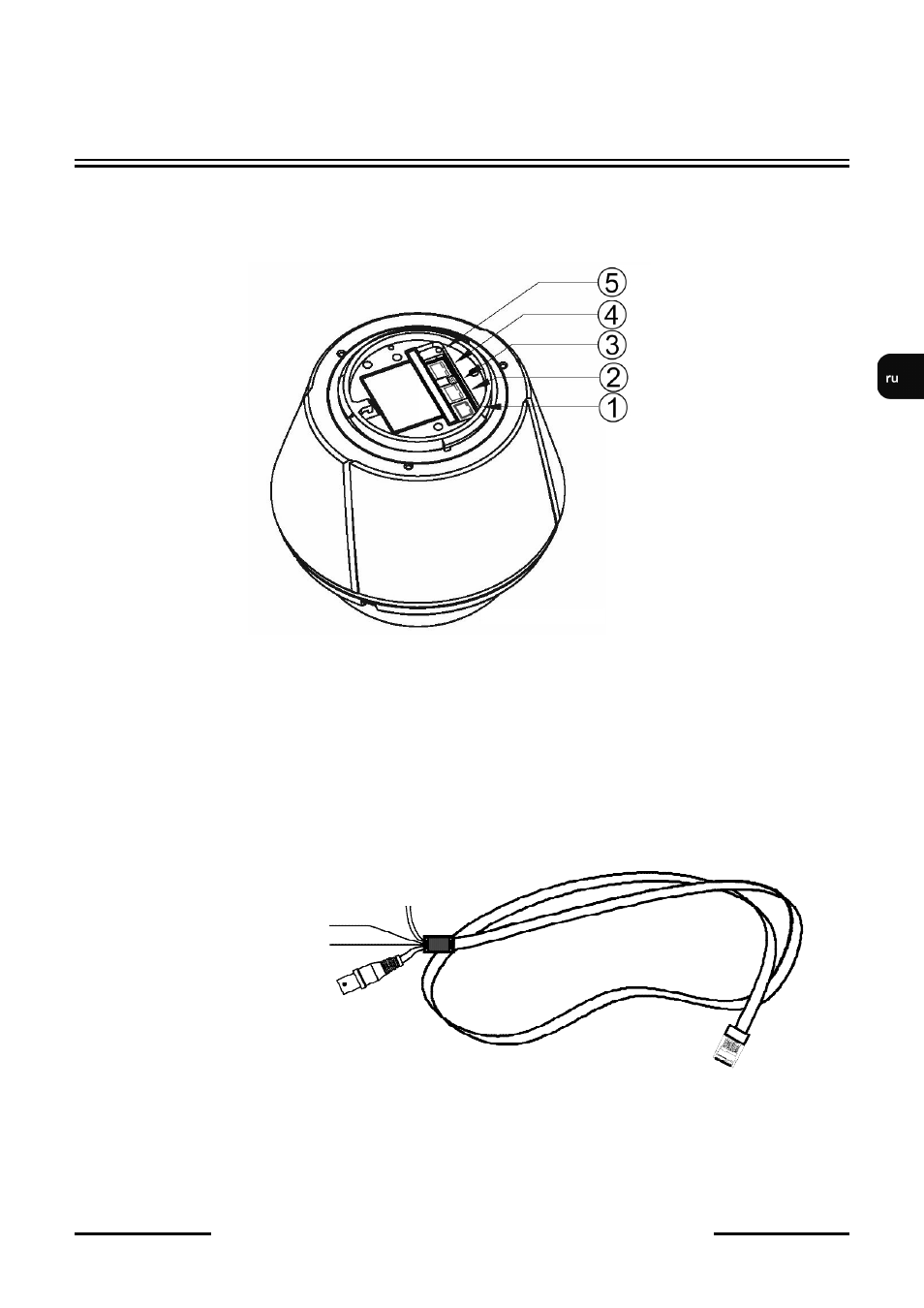

2.1. Описание ключевых разъемов и средств управления
Камера NVIP-DN6137SD
Подключите электропитание к главному кабелю как показано на рисунке ниже:
ВНИМАНИЕ!
Камера питается от источника постоянного тока напряжением 12 В. Минимальная
необходимая выходная мощность источника питания должна составлять не менее 36
Вт. Соблюдайте полярность проводов. Неправильное подключение может привести к
повреждению камеры.
ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ
1. I/O
- Разъем входа и выхода тревоги.
2. MAIN
- Главный вход (электропитание 12 В пост.тока, входы/выходы тревоги, RS485)
3. AUDIO
- Разъем входа/выхода аудио
4. LAN
- Порт сети Ethernet 100 Мб/с (разъем RJ-45)
5. RESET
- Восстановление настроек камеры по умолчанию
+12В пост.тока - красный провод
GND - оранжевый провод
