NVH-100H Вер. 1.2 - Руководство по инсталляции
1
2
3
5
4
6
6
L (+)
N (-)
PE
PE
H1
H2 L (+)
N (-)
PE

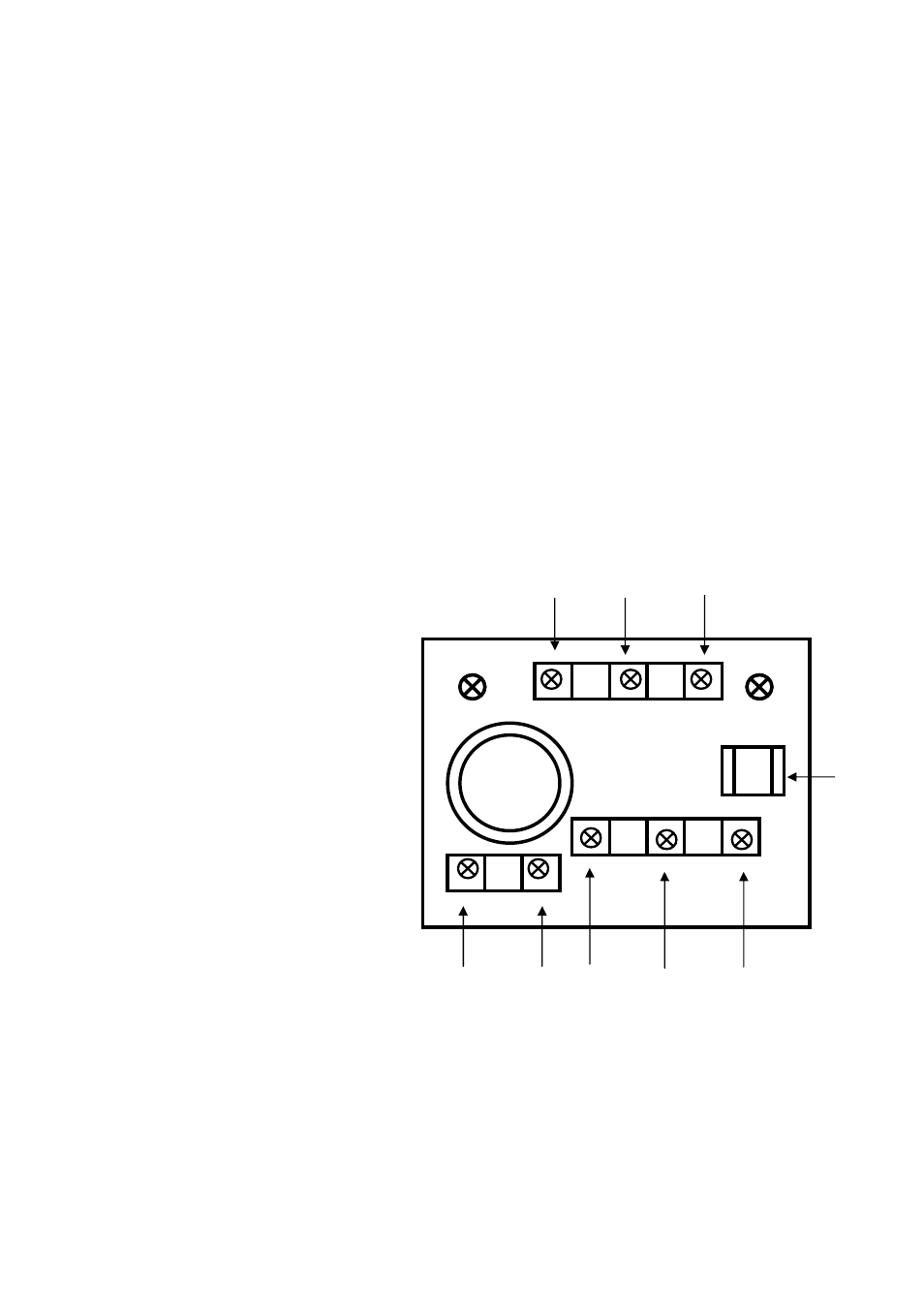

Электронная плата термостата
1 - Датчик температуры
2 - Входной разъем питания:
L - 24 / 230 VAC - фаза
N - 24 / 230 VAC нейтраль
PE - 24 / 230 VAC заземление
+ - 12 VDC
- - 12 VDC
3 - Разъем заземления
4 - Разъем для обогревателя
5 - Разъем питания камеры
L - 24 / 230 VAC - фаза
N - 24 / 230 VAC нейтраль
PE - 24 / 230 VAC заземление
+ - 12 VDC
- - 12 VDC
6 - Шурупы крепления платы термостата
Инсталляция
1.
Прикрепить кронштейн NVB-100B к стене (NVB-100B не поставляется в комплекте);
2.
Кожух следует прикрепить на кронштейне NVB-100B при помощи болтов идущих в комплекте;
3.
Открутить болты с задней части камеры. Сдвинуть верхнюю часть кожуха, открывая внутреннюю шину
служащую для крепления камеры в рабочем состоянии;
4.
Сдвинуть верхнюю часть кожуха таким образом, что бы иметь свободный доступ к камере, а также к
плате термостата;
5.
Прикрепить камеру при помощи идущих в комплекте болтов. Следует обратить внимание на положение
объектива, что бы он не был поврежден о выстающую часть обогревателя либо не ограничивал поле
обзора камеры;
6.
Подключить провода питания к плате термостата (5). Обратить внимание на описание и полярность
указанную на плате:
для 24 / 230 VAC L - фаза, N - нейтраль, PE - заземление;
для напряжения 12 VDC + / -;
7.
Подключить провода питания обогревателя (H1, H2) к разъему (4);
8.
Удостовериться, что питание отключено и после этого подключить провода питания через отверстия
кабельканала PG к разъему (2) платы термостата. Обратить внимание на описание и полярность
указанную на плате! ;
9.
Через кабельканал PG подключить сигнальные кабеля к камере;
10.
Удостовериться, что кабель заземления подключен к разъему (3) платы термостата;
11.
Выполнить все необходимые настройки для верной работы камеры и объектива;
12.
Закрыть кожух, загерметизировать, затянуть уплотнители кабелей, закрутить болты крепления с тыла
камеры;
13.
Установить в соотв. положении солнцезащитный козырек.
Внимание: Производитель оставляет за собой право незначительного изменения конструкции,
возможные опечатки в руководстве или изменения характеристик оборудования.
