NVIP-2DN2001D-2P Руководство пользователя, версия 1.0

Все права защищены © AAT Holding sp. z o.o.

36

5. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

5.1. Подключение электропитания к камере

Электропитание камеры производится через сетевой разъем RJ45. включения IP-камеры NOVUS
необходимо подключить Ethernet-кабель от камеры к сетевому коммутатору, поддерживающему
технологию PoE (IEEE 802.3af). Также можно использовать инжектор питания, совместимый со
стандартом IEEE 802.3af.

Информация:

Блок питания в комплект поставки не входит. Используйте блоки питания, отвечающие требованиям,
указанным в руководстве пользователя.

Внимание:

Для защиты от выбросов напряжения/разрядов молний рекомендуется использовать устройства
защиты от перенапряжений (например, NVS-110E/P). Повреждения, возникшие в результате
выбросов напряжения, сервисному ремонту не подлежат.

5.2. Подключение входов/выходов тревоги



Описание разъемов входов/выходов тревоги представлено в таблице ниже:



Состояние входных и выходных разъемов:



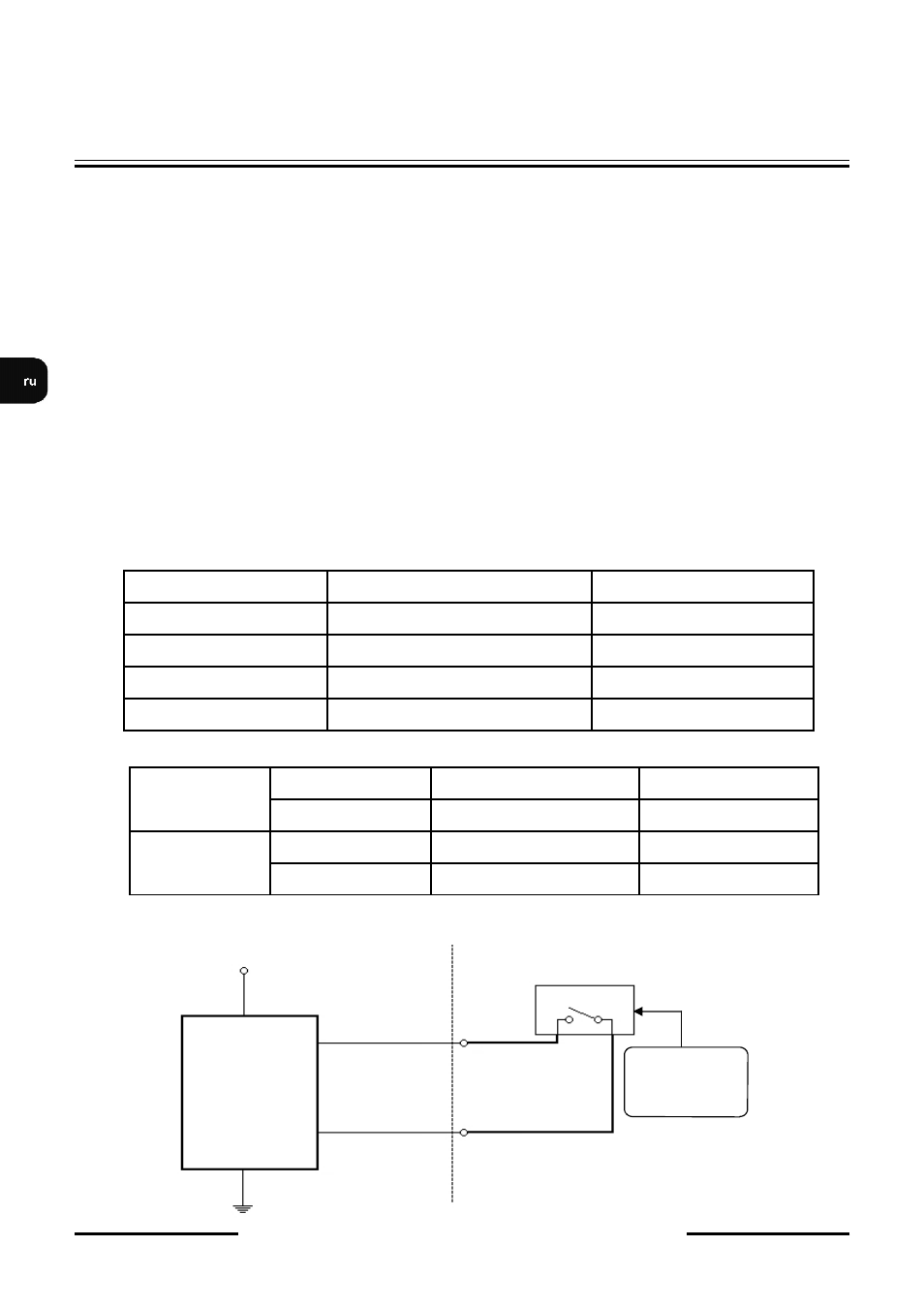

Соединения входов тревоги

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Вход

тревоги-

IP-камера

Вход

тревоги+

Ключ/датчик

Вход тревоги

Нормальное состояние

5 В

-

Активное состояние

0 В

I<0,2 мA

Выход тревоги

Нормальное состояние

Не подключен (R=∞)

Активное состояние

Подключен (R=30Ω)

-

0,1 A, 30 В -/~

Вход тревоги +

ALM_IN +

Зеленый

Вход тревоги-

ALM_IN -

Синий

Выход тревоги +

ALM_OUT +

Оранжевый

Выход тревоги -

ALM_OUT -

Желтый

Кабель

Описание

Цвет
