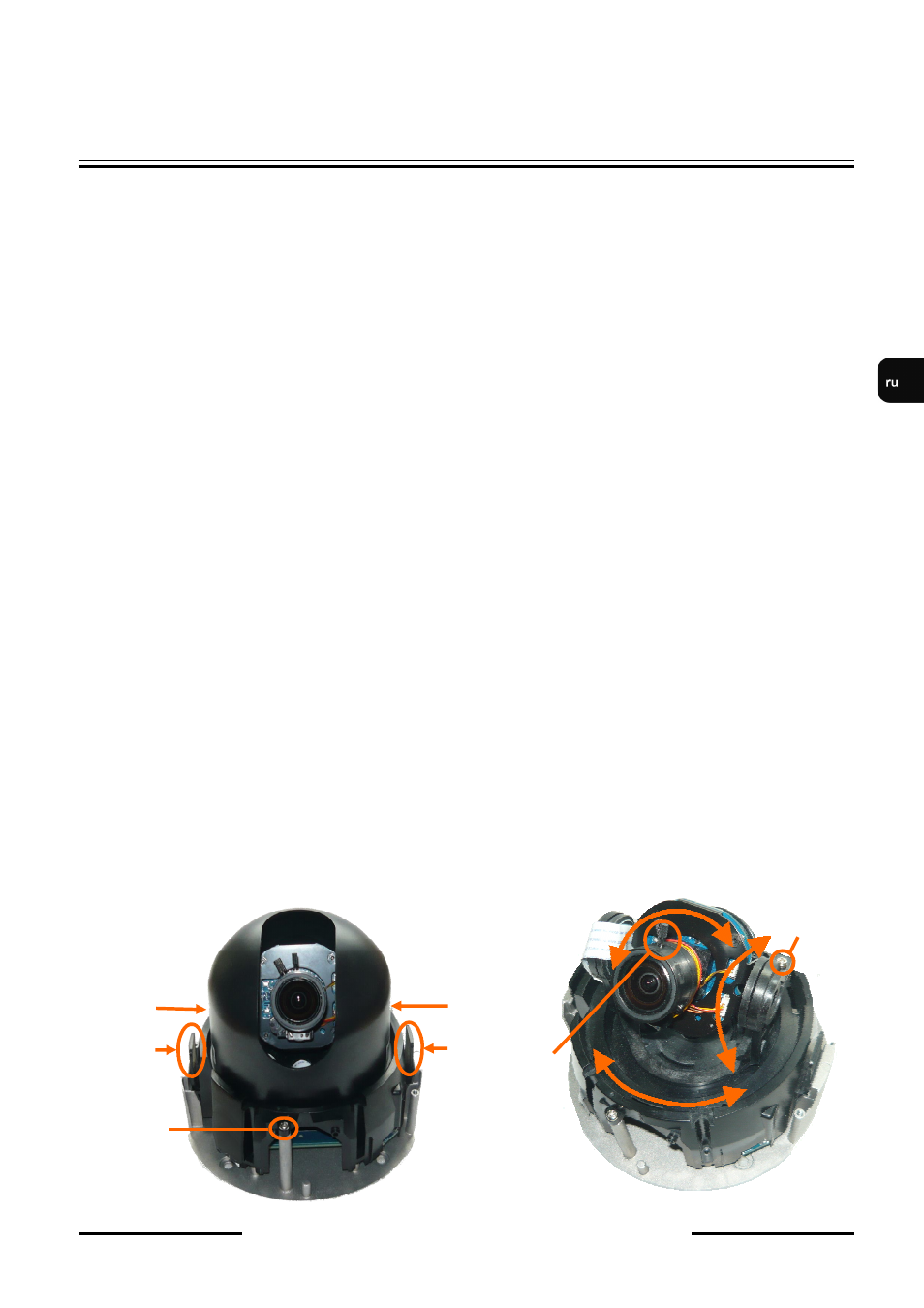

2.2. Установка NVIP-2DN2001D-2P
Для установки камеры необходимо выполнить следующее:
 Открутите купол камеры.
 Открутите основание модуля камеры (винт “A”).
 Нажмите защелки “B” в направлении, указанном стрелкой и поднимите модуль
камеры вверх.
 Приложите основание камеры к стене/потолку.
 Используйте отверстия в основании камеры как шаблон, чтобы отметить точки, в которых
необходимо просверлить отверстия для винтов и кабелей (например, с помощью кернера).
 Просверлите 4 отверстия в точках, соответствующих расположению отверстий в
основании камеры.
 Просверлите отверстие для кабелей в месте установки.
 Установите основание камеры с помощью винтов, входящих в комплект поставки.
 Установите модуль камеры на ее основание и закрутите винт “A”.
Для регулировки снимаемого плана необходимо выполнить следующее:
 Нажмите защелки “C” в направлении, указанном стрелкой и снимите крышку.
 Ослабьте вертикальные регулировочные винты (винты “D”).
 Установите камеру в необходимое положение как показано на рисунке ниже.
 Закрутите вертикальные регулировочные винты (винты “D”).
 Отрегулируйте масштабирование и фокус ослабив соответствующие блокирующие
винты “E”.
 Наденьте крышку на камеру.
 Наденьте купол на основание камеры и закрепите его с помощью винтов.
ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ
A
B B
C C
E
D
