Электрическое подключение, Функционирование – Инструкция по эксплуатации Noirot Royat 2 600_1200_1800
Страница 4
3
Винт зажима
макс. верхний
макс. нижний
отклонение
около 35
о
Рис. 5
Рис. 7
Рис. 6
Провода питания
Электрическое
соединение
600 Вт
Электрическое
соединение
1200, 1800 Вт
Провода питания
Электрическое
соединение
1200, 1200 Вт
Таймер

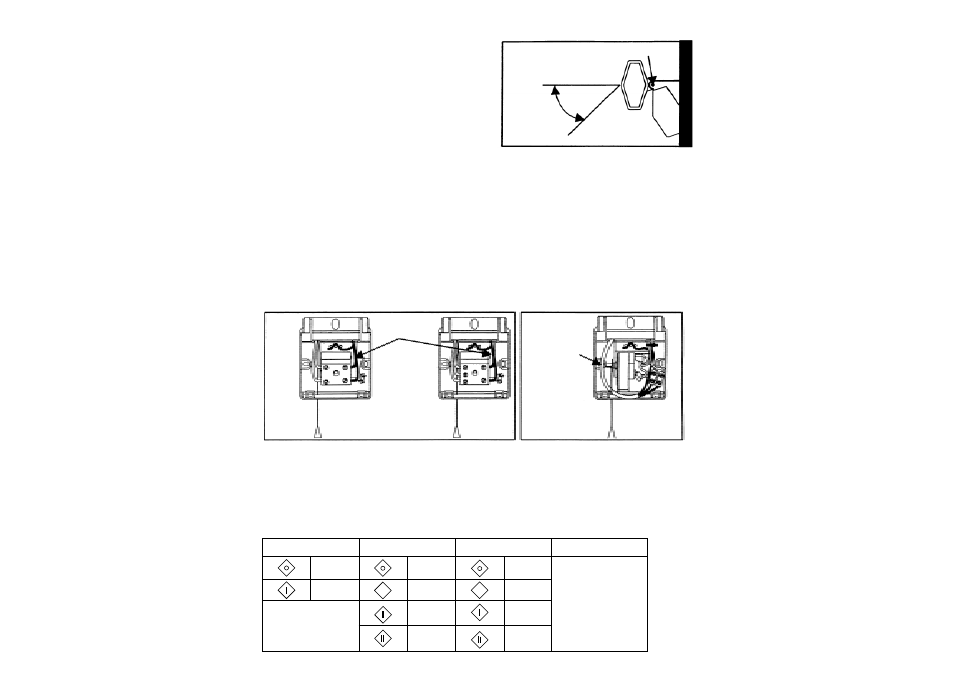

4. Направленность инфракрасного обогревателя во время установки.
После закрытия крышки выбрать направленность
обогревателя и завинтить его при помощи двух
винтов, указанных на рис. 5
5. Электрическое подключение.
Инфракрасный обогреватель является прибором второго класса. Защитный провод (зеленый/ желтый) установки
не должен подсоединяться к обогревателю. Он должен оставаться в запасе или в коробке стенного соединения
или в верхнем отделении коробки управления.
- Модель 600 Вт, 1200 Вт, 1800 Вт (рис.6)
Соединить два провода на двух винтовых клеммах выключателя, оставшихся свободными.
Чтобы облегчить привинчивание вы можете снять нумерованный диск, впоследствии заботясь о том, чтобы его
воткнуть до самого конца. Вновь наденьте крышку.
В соответствие с нормами, эти обогреватели серийно оснащены всеполюсным выключателем, имеющим
расстояние между открытыми контактами по меньшей мере 3 мм.
- Модель 600 Вт, 1200 Вт с таймером (рис. 7)
Соединить два провода на разъме типа домино. Вновь закрыть крышку. Для этого обогревателя необходимо
подключить к питанию выключатель с всеполюсным отключением (расстояние между открытыми контактами
которого по меньшей мере 3 мм.
Внимание: не повредите электрические провода винтами настенного крепления коробки управления
6. Функционирование
До ввода в эксплуатацию необходимо удалить прокладки из пеноматериала, защищающие трубки во время
транспортировки.
Включение инфракрасного обогревателя осуществляется при помощи вытяжной ручки управления. Когда
обогреватель остановлен, в окошечке появляется цифра 0.
Различные отметки:
eco
eco
включение примерно
на 20 минут
остановка
остановка
остановка
600 Вт
300 Вт
600 Вт
1200 Вт
450 Вт
900 Вт
1800 Вт
600 Вт
1200 Вт
1800 Вт
600, 1200 Вт таймер
