Страница 3
2
Объем 3
Объем 1
Объем 2
0,60 м
0,60 м
0,60 м

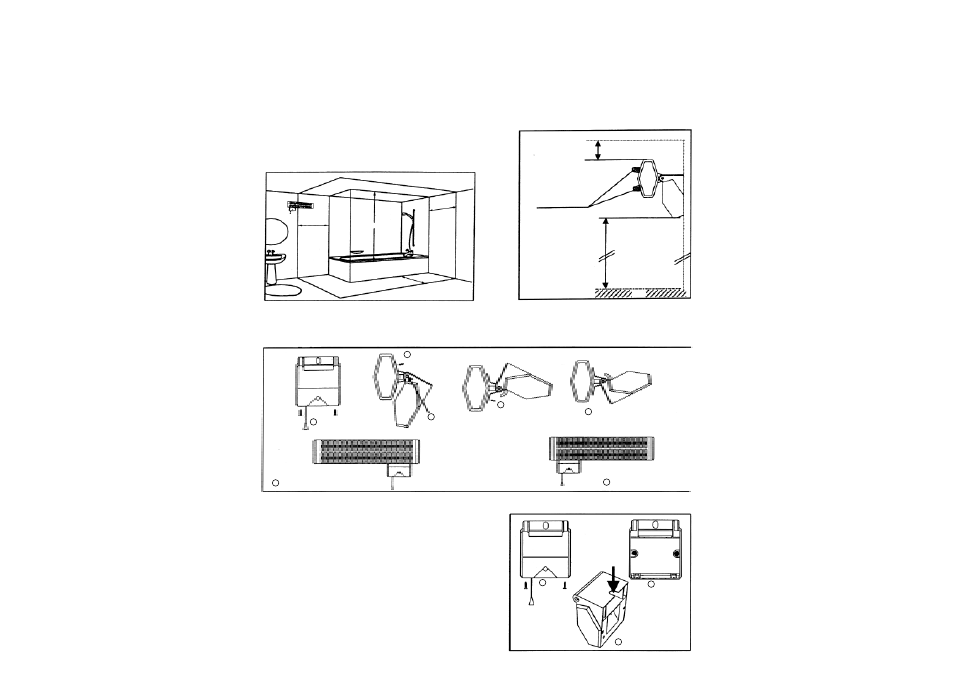

Рис. 1
Потолок
Прокладки от брызг
Пол
1,80м миним.
1,40м миним.
Рис. 2
- Исходная позиция справа
0
1 - Отвинтить два винта
затем снять крышку
3
2 - Отвинтить
два винта
- Снять
1-ый винт
4 - Снять
2-ой винт
5 - Повернуть на 180
о
и
вновь зафиксировать
- Измененная позиция слева
6
Рис. 4
1
2
3
1. Выбор места и расположения прибора
Инфракрасный обогреватель Класса I I зачищен против брызг воды. Он должен устанавливаться в
соответствии с нормами NFC 15100 и может быть установлен по Рис.1
Инфракрасный обогреватель должен функционировать только с осью горизонтальной трубки. Он должен
быть зафиксирован на вертикальной поверхности минимум на 1,80 м от пола и минимум на 0,40 от потолка.
(рис.2). Мы вам рекомендуем не устанавливать ваш обогреватель менее чем на 1 м от передней плоскости
и на 0,50 м на стороне всех воспламеняющихся материалов. Он должен быть установлен таким образом,
чтобы человек, принимающий душ или ванну не мог бы дотронуться до выключателя и других механизмов
управления. Во влажных помещениях электрическое питание аппарата должно быть оснащено
дифференциальным остаточным механизмом тока,
установленным в 30 mA.
2. Направление коробки управления
При установке у вас будет возможность расположить коробку управления справа или слева от инфракрасного
обогревателя, чтобы упростить доступ к вытяжной ручке управления, проведя операции , изображенные на рис.3
- Коробка управления всегда должна быть снизу справа или слева
3. Установка коробки управления
1. С помощью отвертки отвинтить два винта, которые
удерживают крышку, и снять крышку (рис.4)
2. Просверлить отверстия для фиксации в стене, используя
коробку как габарит для просверливания
3. На коробке снять входное устройство, вставить
подсоединяемый кабель и установить обогреватель на стену.
После электрического подсоединения инфракрасного
обогревателя следует вновь установить винты, которые
поддерживают крышку на коробке
Инфракрасный обогреватель не должен находиться прямо под
розеткой, установленной на фиксированном месте.
