1 DIGITAL AUDIO (COAXIAL 1-3, OPTICAL 1-3)
• К данным разъемам подключается оптический или коаксиаль-
ный цифровой выход формата S/PDIF таких источников, как CD,
BD и DVD-проигрыватели, спутниковые или HDTV-тюнеры, или
других компонентов.
• Ассоциирование коаксиального и оптического цифрового входа
настраивается через пункт Source Setup (Настройка Источника)
в меню Setup на дисплее.
DIGITAL AUDIO OUT (OPTICAL, COAXIAL)
• К оптическому или коаксиальному аудио выходу подключается
соответствующий цифровой вход формата S/PDIF записываю-
S/PDIF записываю-
/PDIF записываю-
PDIF записываю-
записываю-
щего компонента, такого как ресивер, компьютерная звуковая
карта или другого цифрового процессора.
2 РАЗЪЕМ ДЛЯ АНТЕННЫ FM
• Дипольная ленточная FM-антенна входит в комплект поставки
ресивера и подключается к соединительному разъему FM с по-
мощью входящего в комплект поставки согласующего адаптера.
Обычно наилучшие результаты достигаются при закреплении
данной антенны на вертикальной поверхности, например, на
стене, с полностью расправленными антенными ветвями в
форме горизонтальной буквы “Т” перпендикулярно источнику
вещания сигнала.
РАЗЪЕМ ДЛЯ АНТЕННЫ AM
Рамочная АМ-антенна (или аналогичная ей) входит в комплект по-
ставки ресивера T 787 и предназначена для приема в диапазоне AM.
• Подключите поставленную рамочную AM антенну к этим клем-
мам. Если используется внешняя AM-антенна, подключите ее к
клеммам AM и GND в соответствии с инструкцией, прилагаю-
щейся к антенне.
• Установите рычажок клеммы в закрытое положение, и он
зафиксирует провод в клемме Для достижения наилучшего
качества приема пробуйте размещать антенну в разных местах;
вертикальное положение антенны обычно дает наилучшие ре-
зультаты. Размещение антенны вблизи крупных металлических
предметов (бытовых приборов, радиаторов), а также удлинение
кабеля антенны может послужить причиной ухудшения качества
приема.
• Подробная информация по РАМОЧНАЯ АМ-АНТЕННА приведена
в разделе ПРОСЛУШИВАНИЕ РАДИО В ДИАПАЗОНЕ AM/FM на
странице ЭКСПЛУАТАЦИЯ.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

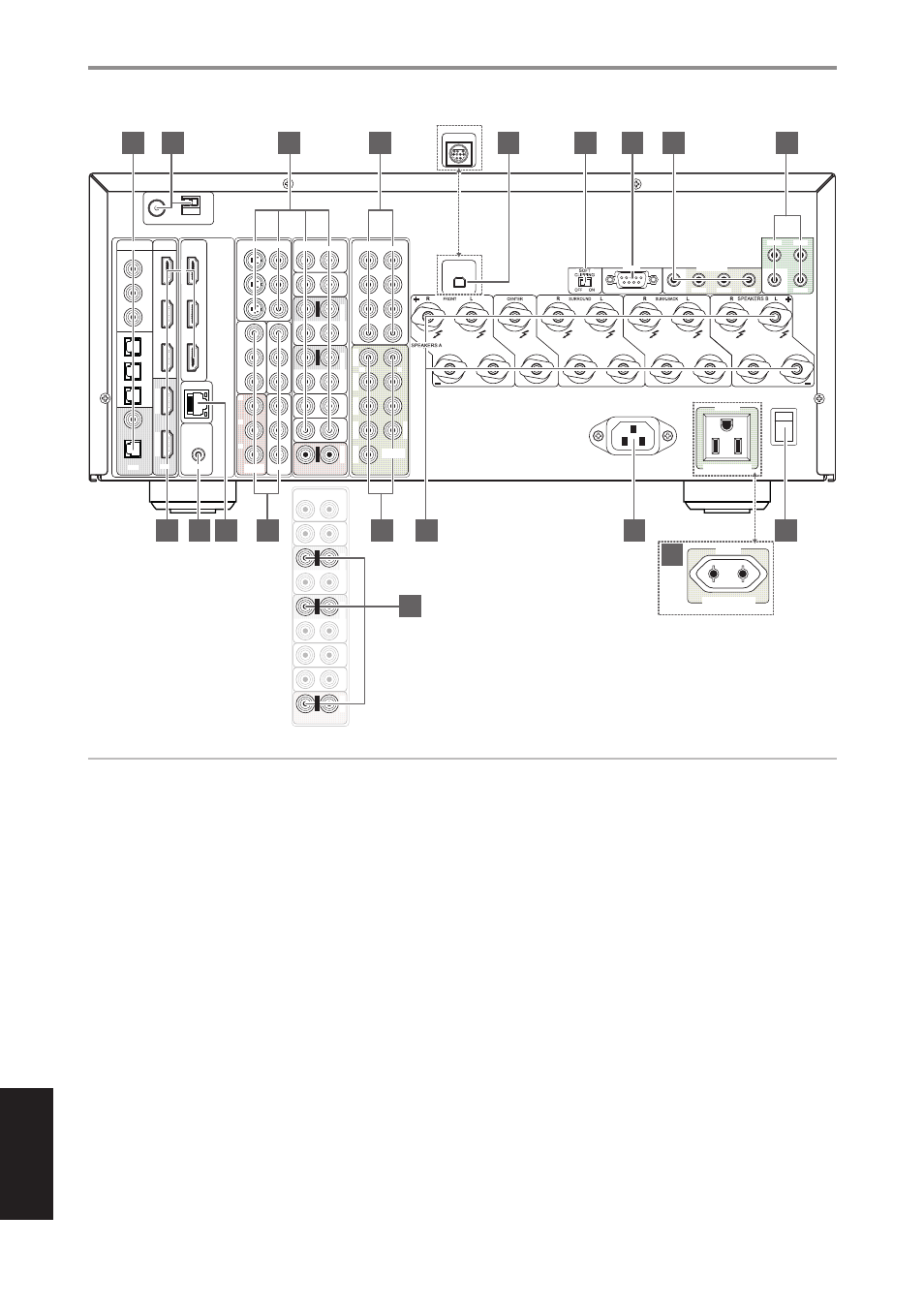

ЗАДНЯЯ ПАНЕЛЬ
© NAD T 787
AUDIO 6
AUDIO 5
OUT AUDIO 4 IN
OUT AUDIO 3 IN
AUDIO 2
AUDIO 1
ZONE 2
R
AUDIO
L
ZONE 4
ZONE 3
ZONE 2
SUBW
SUBW 2
SUBW 1
CENTER
SURR-B
SURR
FRONT
R
L
AUDIO
PRE-OUT
CENTER
SURR-B
SURR
FRONT
AUDIO 6
AUDIO 5
Y
P
B
P
R
Y
3
2
1
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
OUT AUDIO 4 IN
ZONE 4
ZONE 3
ZONE 2
OUT AUDIO 3 IN
AUDIO 2
AUDIO 1
ZONE 2
HDMI IN 6
HDMI IN 5
XM
DAB
230V VERSION ONLY
ANTENNA
FM
GND AM
HDMI IN 4
HDMI IN 3
3
2
COAXIAL
OPTICAL
1
3
2
1
HDMI IN 2
HDMI IN 1
HDMI OUT 2
HDMI OUT 1
SWITCHED
POWER
+12V TRIGGER
OUT 1
OUT 2
IN
OUT 3
OUT 2
OUT 1
IN
OUT 3
RS-232
ON
AC OUTLET 120V ~ 60Hz
120W 1A MAX
SWITCHED
AC OUTLET 230V ~ 50Hz
120W 0.5A MAX
OUT
ETHERNET
MP
DOCK
DATA PORT
OUT
R
7.1 CH INPUT
L
R
AUDIO
L
S-VIDEO
IN
3
2
1
VIDEO
MONITOR
OUT
VIDEO
HDMI
DIGITAL
AUDIO
230V VERSION ONLY
1
2
3
4
5
6
15
16
19
7
8
9
14
17
10
12
11
13
18
ВНИМАНИЕ!
Перед выполнением любых подключений к вашему T 787 выключите его питание или выдерните шнур питания из розетки. Также рекомендует-
ся отключить питание или выключить из розетки шнуры питания всех компонентов, участвующих в подключении сигнала или сетевого
питания.
