11

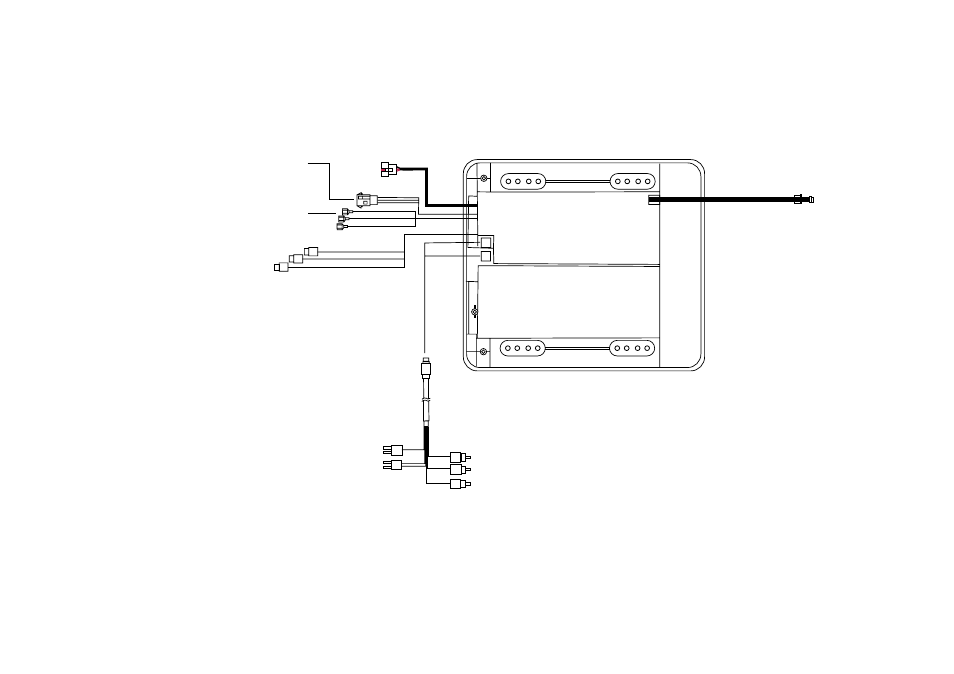

Типовое подключение системы
Контакт 1 = Питание (красный)
Контакт 2 = "Масса" (черный)
Контакт 3 = Выход аудиосигнала
левого канала (серый)
Контакт 4 = Земля аудиосигнала (черный)
Контакт 5 = Выход аудиосигнала правого
канала (зеленый)
Красный (выход аудиосигнала правого канала)
Белый (выход аудиосигнала левого канала)
Желтый (выход видеосигнала)
К ЧМ передатчику
Жгут подключения
дополнительных устройств
2 контактный разъем
подключения
инфракрасного сенсора
4 контактный
разъем питания
Желтый разъем типа RCA (видео)
Белый разъем типа RCA (аудио, левый канал)
Красный разъем типа RCA (аудио, правый канал)
Антенна
