Экран «Обнаружение»
Руководство по эксплуатации CTX 3030
Различение CTX 3030
Различение — это возможность с помощью детектора определять и
классифицировать сигналы от металлических материалов, затем применять к
сигналам маску, отделяя ненужные сигналы, поступающие от мусора, и выделяя
сигналы, поступающие от интересующих целей. Улучшенная технология
обработки сигнала, используемая в CTX 3030, позволяет одновременно
анализировать объект по проводящим (CO) и железным (FE) свойствам.
Различные свойства FE-CO могут отображаться в цифровом и графическом
виде на 2D-экране «Обнаружение»; также раздаются отличительные звуки,
основанные на этих свойствах. В CTX 3030 используется уникальная двухмерная
шкала различения, разработанная Minelab, благодаря которой на одном дисплее
в числовом виде представлены железные и проводящие свойства цели. (Рисунок
8).

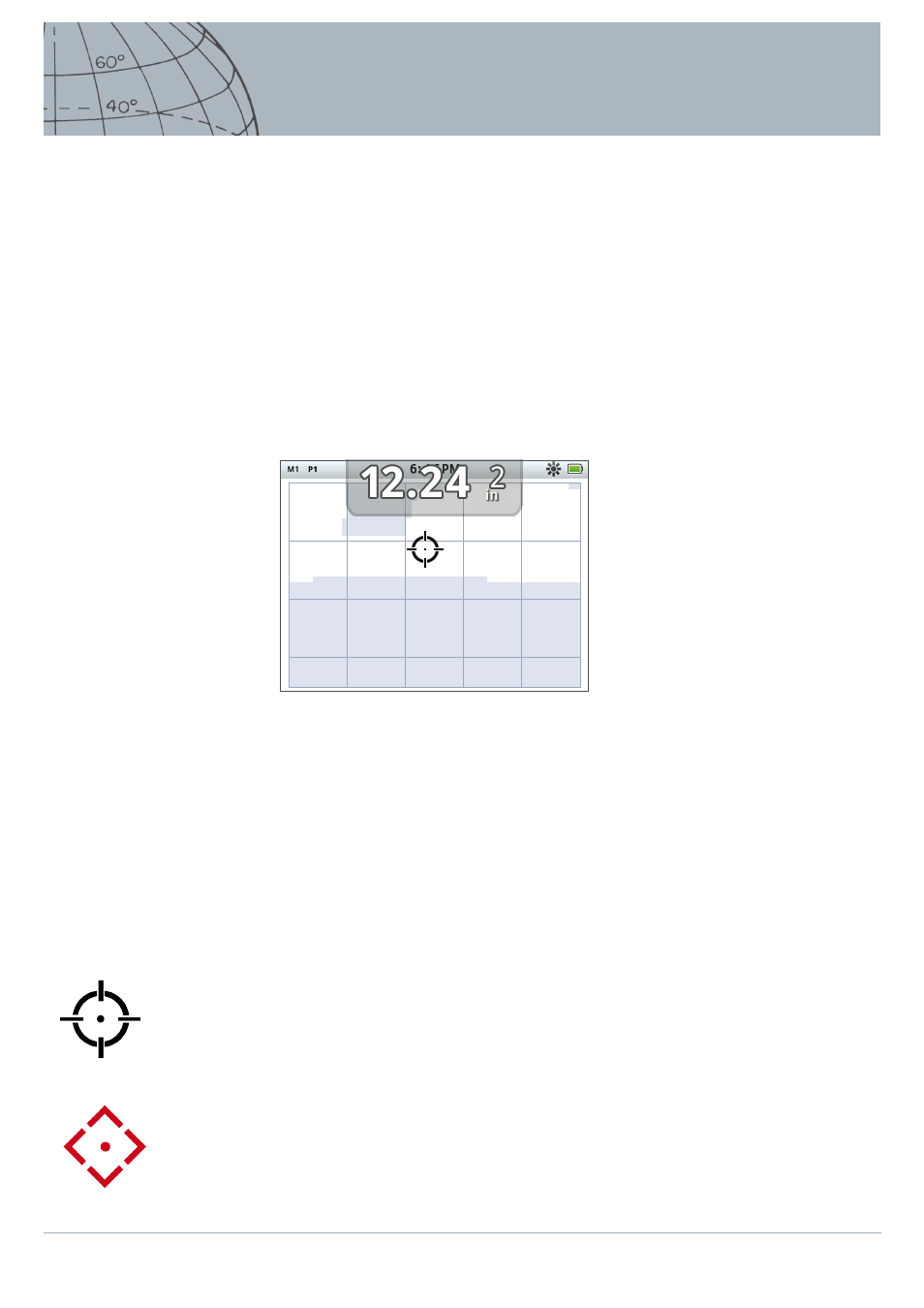

Рисунок 8 – Экран «Обнаружение» со шкалой различения
По горизонтальной оси цель оценивается по размеру/проводимости (CO),
оценка выставляется в диапазоне от 1 до 50, слева направо. Значение CO
1 соответствует низкой проводимости (мелкие монеты из сплавов, фольга,
золото 9 карат и ювелирные украшения), а значение 50 соответствует высокой
проводимости (крупные серебряные монеты, изделия из меди)..
По вертикальной оси оцениваются железные свойства цели (FE), оценки
выставляются сверху вниз, от 1 до 35. Значение FE 1 соответствует низким
железным свойствам, а значение 35 — высоким.
Когда катушка проходит над целью, детектор выполняет цифровую обработку
сигналов цели. В конце на экране «Обнаружение» отображается курсор цели,
а панель идентификатора цели показывает проводящие и железные свойства
цели. Положение курсора зависит от этих свойств цели.
Маска различения показана на экране «Обнаружение» в виде белых
и затененных участков области различения. Белые участки означают
интересующие цели, которые генерируют идентификаторы целей и звуковой
сигнал детектора. Затененные участки означают ненужные цели, которые можно
игнорировать. Такие цели не генерируют звуковой сигнал и идентификаторы
целей.
При обнаружении принятой цели курсор цели отображается в белой области и
можно слышать отклик цели. Панель идентификатора цели будет отображена в
верхней части экрана.
Курсоры цели
Курсор принятия
Курсор отклонения
