Экраны CTX 3030
Руководство по эксплуатации CTX 3030
Экраны CTX 3030
Графический интерфейс пользователя CTX 3030 состоит из трех основных
экранов:
1. Экран «Обнаружение»: здесь выводятся результаты обнаружения и сведения
о состоянии детектора.
2. Экран «Карта»: здесь выводятся функции позиционирования GPS.
3. Экран «Главное меню»: отсюда можно получить доступ ко всем меню
настроек детектора.
Каждый экран можно напрямую открыть из любого другого экрана, нажав
соответствующую кнопку управления.
Строка состояния, отображаемая в верхней части экранов «Обнаружение» и
«Карта», содержит информацию о состоянии для разных функций и настроек
детектора. Дополнительные сведения о строке состояния приведены на стр.
5.
Экран «Обнаружение»

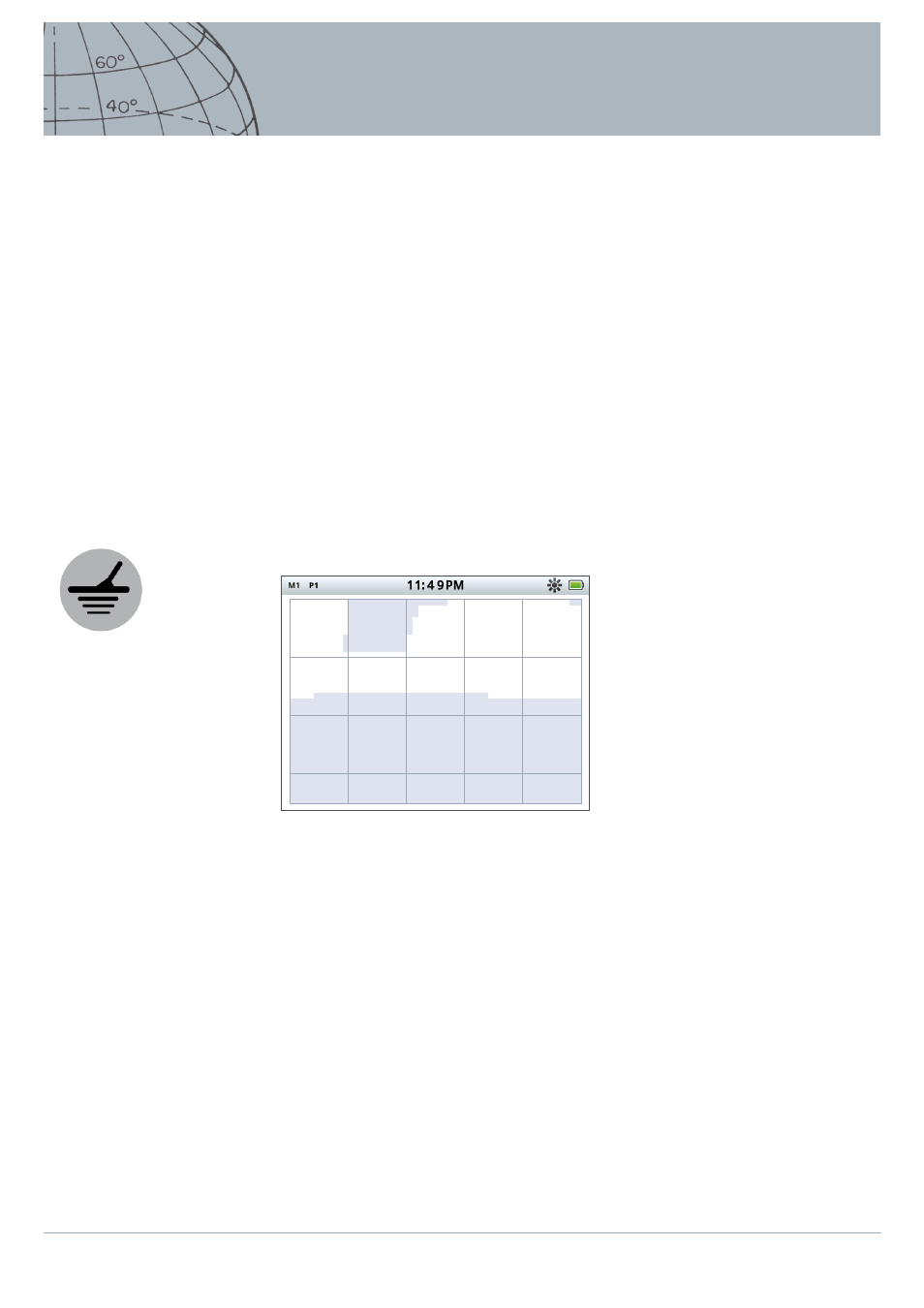

Рисунок 1 – Экран «Обнаружение» по умолчанию
Экран «Обнаружение» служит для выполнения перечисленных ниже задач.
1. Просмотр и расшифровка результатов обнаружения (идентификатор цели,
глубина, курсор цели, слежение за целью, целеуказание)
2. Просмотр и редактирование масок различения
3. Просмотр состояния детектора
Дополнительные сведения об экране «Обнаружение» приведены на стр. 7.
Экран «Обнаружение» можно
открыть в любой момент
нажатием соответствующей
кнопки.
«Обнаружение»
