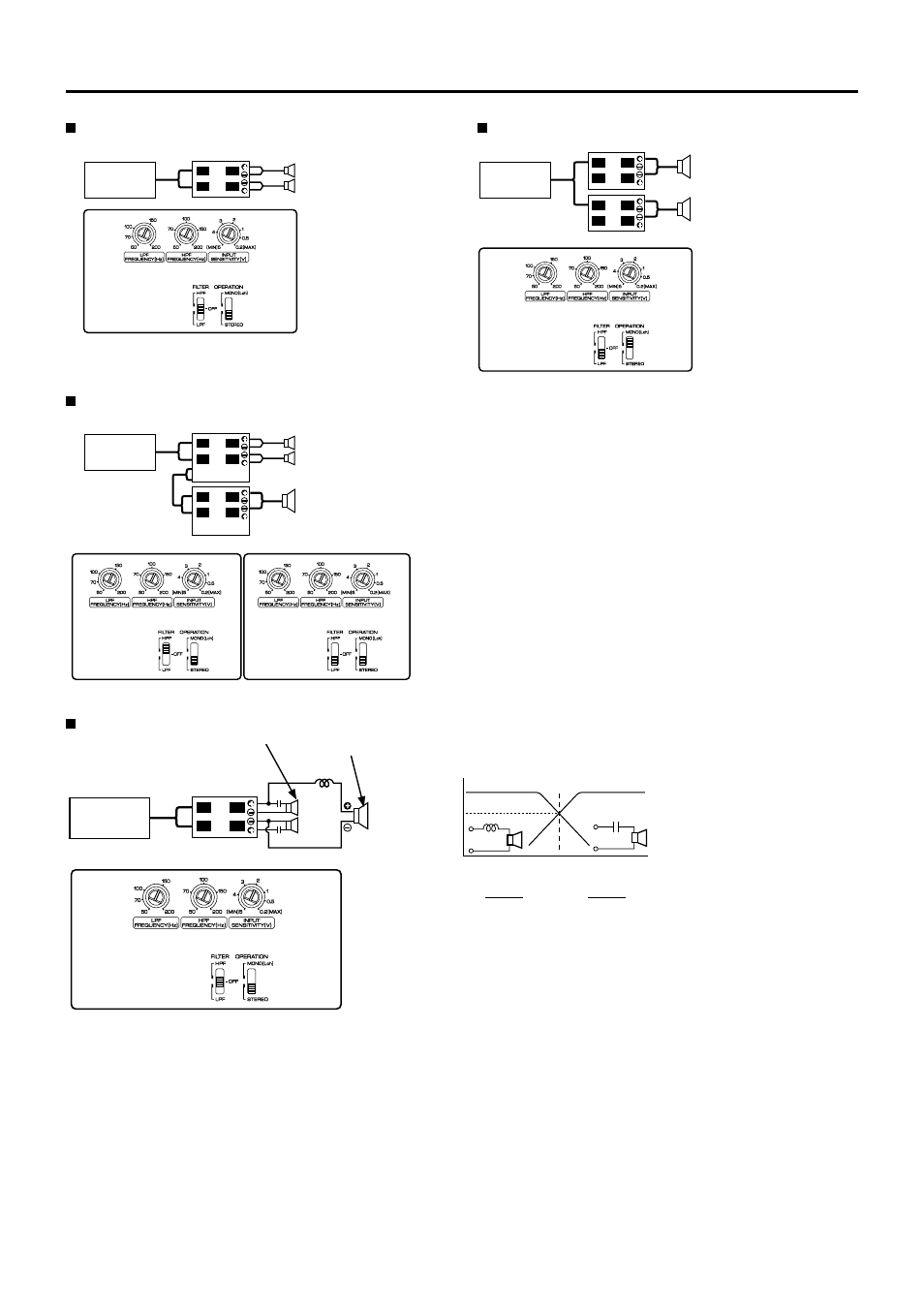

Примеры систем
2-канальная система
ГОЛОВНОЕ
УСТРОЙСТВО
Левая АС
Правая АС
Tri-режим
Высокомощная 2-канальная система с сабвуфером
ГОЛОВНОЕ
УСТРОЙСТВО
Левый сабвуфер
(мостовое подключение)
Правый сабвуфер
(мостовое подключение)
2-канальная система с сабвуфером
ГОЛОВНОЕ
УСТРОЙСТВО
Левая акустическая система (ВЧ-фильтр)
Правая акустическая система (ВЧ-фильтр)
Сабвуфер (L+R)
(мостовое подключение)
, ,
, #
#
ГОЛОВНОЕ
УСТРОЙСТВО
ВЧ-фильтр Сабвуфер (L+R)
(мостовое подключение)
Принцип действия режима Tri
Метод деления частотного диапазона с помощью катушки индуктивности и
конденсатора ... при наклоне частотной характеристики 6 дБ/октаву.
L C
0 dB
-3 dB
159000
C= (µF)
fc × R
159 x R
L= (mH)
fc
Индуктивность (L): Пропус-
кает низкие частоты и блокирует
высокие частоты (низкочастот-
ный фильтр).
Конденсатор (С): Пропускает
высокие частоты и блокирует низ-
кие частоты (высокочастотный
фильтр).
Fc=частота среза (Гц)
R=сопротивление акустических
систем
Частота среза
Частота
- Пример: Если во время использования акустических систем с
сопротивлением 4 Ом требуется установить частоту среза 120
Гц
Подготовьте стандартный конденсатор (емкость) и катушку индуктивности
с параметрами, близкими к значениям, рассчитанным с помощью приве-
денной формулы. В этом примере емкость конденсатора близка к 331,25
мкФ, а индуктивность катушки должна составлять 5,3 мГ.
ПРЕДУПРЕЖДЕНИЕ
- Если Вы хотите подключить акустические системы по мостовой схеме,
сопротивление акустических систем должно быть не менее 4 Ом. Подклю-
чение акустических систем с сопротивлением менее 4 Ом может привести
к повреждению усилителя.
- Подключайте конденсаторы к акустическим системам, через которые дол-
жны воспроизводиться высокие частоты. Несоблюдение этого требования
может привести к уменьшению суммарного сопротивления АС с сабвуфе-
ром.
- Убеждайтесь в том, что конденсаторы (С) и индуктивности (L) рассчита-
ны на достаточное напряжение и ток.
