4 РУС

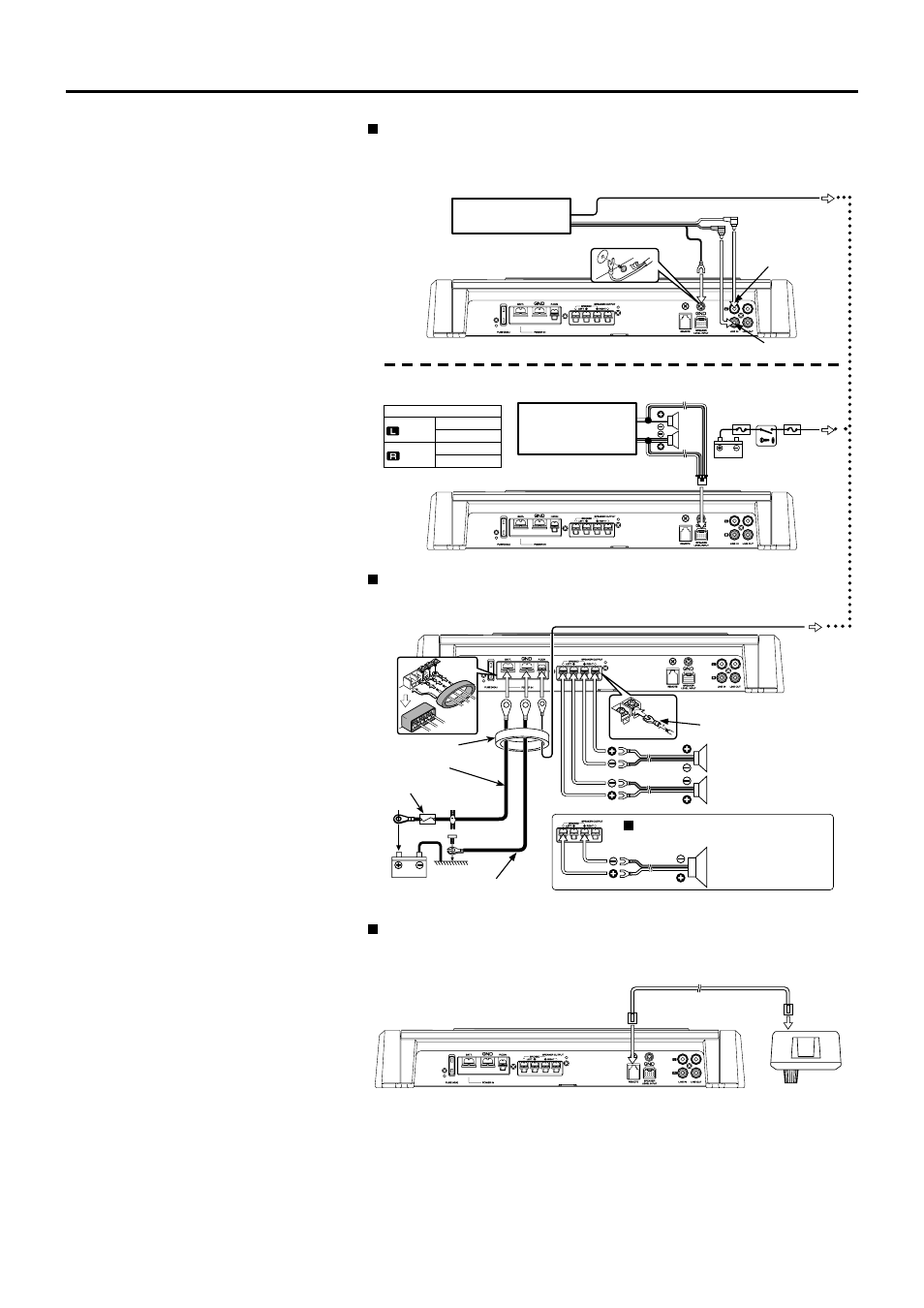

Схемы соединений
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, выз-
ванного коротким замыканием в проводке, под-
ключите гибкую вставку или прерыватель вбли-
зи положительной (+) клеммы автомобильного
аккумулятора.
ПРЕДОСТЕРЕЖЕНИЯ
- Если звук не воспроизводится нормально, не-
медленно выключите питание и проверьте под-
ключения.
- Перед изменением положения любого пере-
ключателя выключайте питание усилителя.
- Если перегорел предохранитель, проверьте
провода на предмет короткого замыкания, а за-
тем замените предохранитель на новый с таки-
ми же параметрами.
- Убедитесь в том, что нет неподключенных
проводов и разъемов, прикасающихся к корпу-
су автомобиля. Чтобы предотвратить короткое
замыкание, не снимайте изоляцию с кончиков
неподключенных кабелей или разъемов.
- Подключите кабели акустических систем к
соответствующим акустическим системам по от-
дельности. Прикосновение провода отрицатель-
ной (-) полярности или провода заземления аку-
стических систем к корпусу автомобиля может
привести к сбою в работе усилителя.
- После установки усилителя убедитесь в том,
что электрическое оборудование (стоп-сигналы,
сигналы поворота и стеклоочистители) функци-
онирует нормально.
ПРЕДУПРЕЖДЕНИЕ
- Не подключайте кабели и провода к входам
RCA и линейным выходам одновременно, т.к.
это может привести к повреждению усилителя.
* Приобретаемые в магазинах принадлежности

'.$

A
Terminal cover


9
·
9
·
Подключение к входам типа RCA или входам с уровнем сигнала акус-
тических систем
- Подключение к входам типа RCA
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием
Контакт заземления
кабеля RCA
Кабель со штекерами типа RCA *
Вход левого канала
Вход правого канала
- Подключение к гнездам с уровнем сигнала акустических систем
Цвет провода на разъеме
Л е в ы й
к а н а л
П р а в ы й
к а н а л
Белый
Белый/черный
Серый
Серый/черный
Фирменная
автомагнитола
KENWOOD
Блок предохранителей
Аккумулятор
АСС
Подключение кабеля питания и кабелей акустических систем
Провод управления питанием
Фиксатор проводов
Провод аккумулятора*
Предохранитель*
Аккумулятор Провод заземления*
Клемма подключения*
Правая АС
Левая АС
Мостовое подключение
Акустическая система
(мостовое подключение)
Подключение кабеля пульта
дистанционного управления (только для KAC-7252)
Кабель дистанционного управления
Пульт ДУ
ПРЕДОСТЕРЕЖЕНИЕ
- Перед подключением кабелей пульта дистан-
ционного управления всегда устанавливайте ре-
гулятор усиления низких частот (Bass Boost) в
положение «0dB».
