инструкция по эксплуатации станка JET мод. SS-5N, -6N, -8N, -12N
6

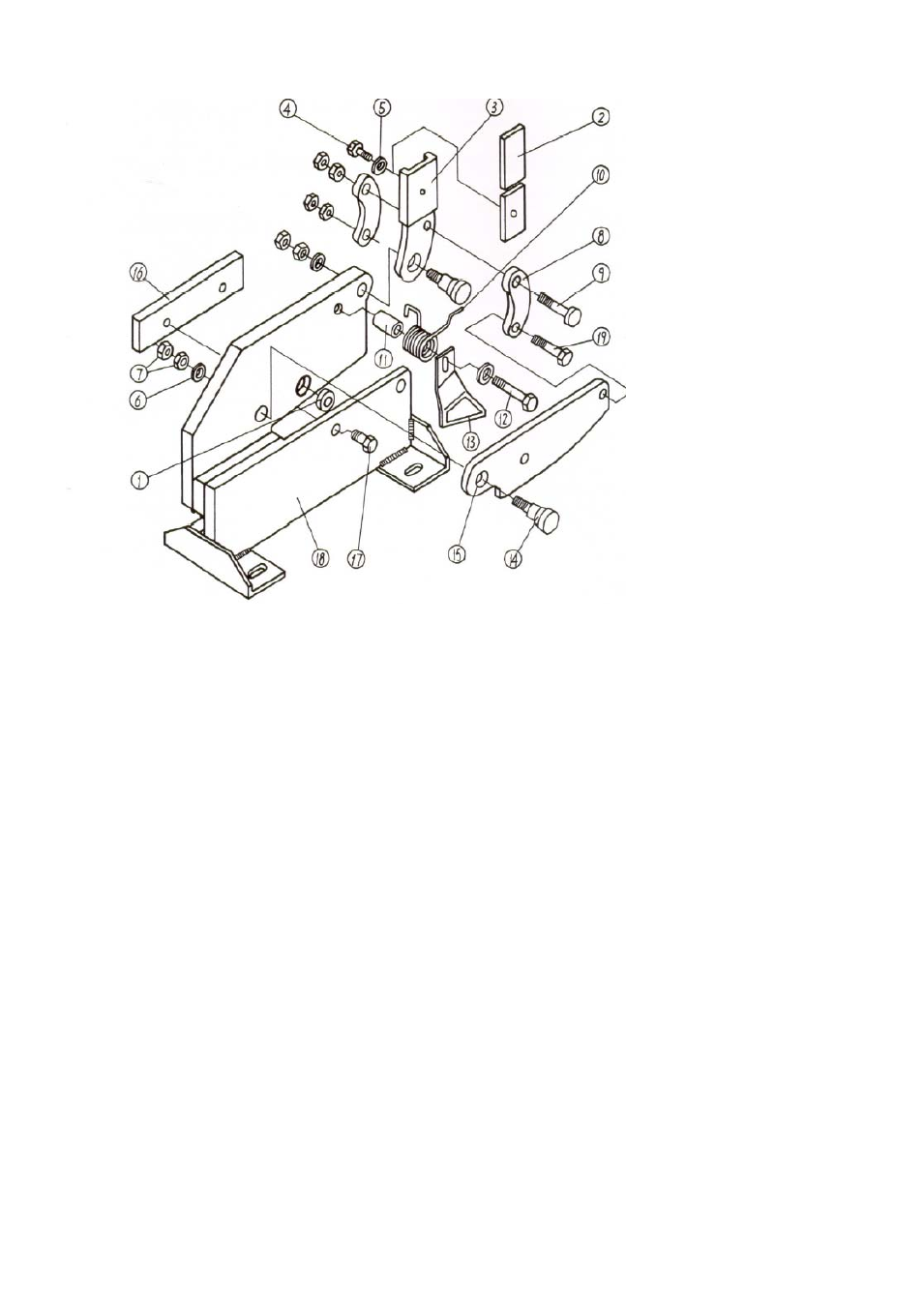

Спецификация деталей для ножниц для резки металла SS-8N и SS-12N
Перечень деталей для ножниц для резки металла SS-8N и SS-12N
Номер Деталь
№
№
Описание
Количество
1 ......... SS8N-1 .....................
Закругленное лезвие .................................. ............................... 1
2 ......... SS8N-2 .....................
Ручной рычаг .............................................. ............................... 1
3 ......... SS8N-3 .....................
Ручной адаптер .......................................... ............................... 1
4 ......... SS8N-4 .....................
Винт с шестигранной головкой .................. ............................... 1
5 ......... SS8N-5 .....................
Пружинная шайба ....................................... ............................... 1
6 ......... SS8N-6 .....................
Шайба .......................................................... ............................... 3
7 ......... SS8N-7 .....................
Шестигранная гайка ................................... ............................... 8
8 ......... SS8N-8 .....................
Шатун .......................................................... ............................... 2
9 ......... SS8N-9 .....................
Болт с шестигранной головкой .................. ............................... 1
10 ....... SS8N-10 ...................
Пружина ...................................................... ............................... 1
11 ....... SS8N-11 ...................
Вкладыш ..................................................... ............................... 1
12 ....... SS8N-12 ...................
Болт с шестигранной головкой .................. ............................... 1
13 ....... SS8N-13 ...................
Зажим .......................................................... ............................... 1
14 ....... SS8N-14 ...................
Упорный болт ............................................. ............................... 2
15 ....... SS8N-15 ...................
Верхнее лезвие .......................................... ............................... 1
........... SS12N-15 .................
Верхнее лезвие .......................................... ............................... 1
16 ....... SS8N-16 ...................
Нижнее лезвие ............................................ ............................... 1
........... SS12N-16 .................
Нижнее лезвие ............................................ ............................... 1
17 ....... SS8N-17 ...................
Болт с шестигранной головкой .................. ............................... 3
18 ....... SS8N-18 ...................
Рама ............................................................ ............................... 1
........... SS12N-18 .................
Рама ............................................................ ............................... 1
19 ....... SS8N-19 ...................
Болт с шестигранной головкой .................. ............................... 1
