Инструкция по эксплуатации Jet Tools SS-12N
Страница 5
инструкция по эксплуатации станка JET мод. SS-5N, -6N, -8N, -12N
5

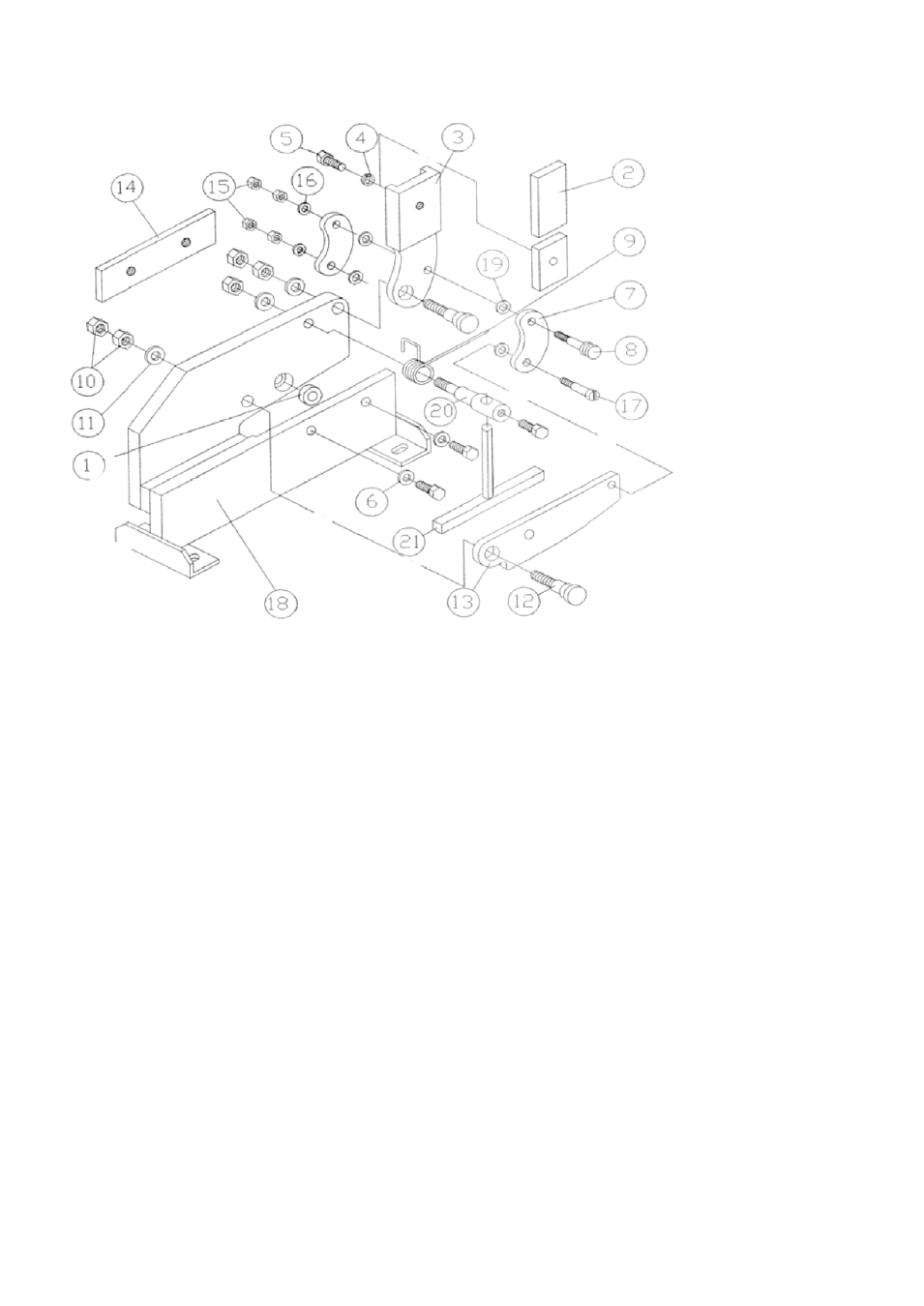

Спецификация деталей для ножниц для резки металла SS-5N и SS-6N
Перечень деталей для ножниц для резки металла SS-5N и SS-6N
№
№
Описание
Количество
1 ......... SS5N-1 .....................
Закругленное лезвие .................................. ............................... 1
........... SS6N-1 .....................
Закругленное лезвие .................................. ............................... 1
2 ......... SS5N-2 .....................
Ручной рычаг .............................................. ............................... 1
3 ......... SS5N-3 .....................
Ручной адаптер .......................................... ............................... 1
4 ......... SS5N-4 .....................
Пружинная шайба ....................................... 10 ............................ 1
5 ......... SS5N-5 .....................
Винт с шестигранной головкой .................. М10х20 ................... 4
6 ......... SS5N-6 .....................
Шайба .......................................................... 10 ............................ 2
7 ......... SS5N-7 .....................
Шатун .......................................................... ............................... 2
8 ......... SS5N-8 .....................
Болт с шестигранной головкой .................. ............................... 1
9 ......... SS5N-9 .....................
Пружина ...................................................... ............................... 1
10 ....... SS5N-10 ...................
Шестигранная гайка ................................... М12 ......................... 5
11 ....... SS5N-11 ...................
Шайба .......................................................... 12 ............................ 3
12 ....... SS5N-12 ...................
Опорный болт ............................................. ............................... 2
13 ....... SS5N-13 ...................
Верхнее лезвие .......................................... ............................... 1
........... SS6N-13 ...................
Верхнее лезвие .......................................... ............................... 1
14 ....... SS5N-14 ...................
Нижнее лезвие ............................................ ............................... 1
........... SS6N-14 ...................
Нижнее лезвие ............................................ ............................... 1
15 ....... SS5N-15 ...................
Гайка ........................................................... М8 ........................... 4
16 ....... SS5N-16 ...................
Шайба .......................................................... 8.............................. 2
17 ....... SS5N-17 ...................
Болт с шестигранной головкой .................. ............................... 1
18 ....... SS5N-18 ...................
Рама ............................................................ ............................... 1
........... SS6N-18 ...................
Рама ............................................................ ............................... 1
19 ....... SS5N-19 ...................
Шайба дистанционная ................................ 10 ............................ 4
20 ....... SS5N-20 ...................
Опорный болт ............................................. ............................... 1
21 ....... SS5N-21 ...................
Регулируемый упор .................................... ............................... 1
