Страница 4
4
стола (360⁰ ÷ 72 = 5⁰). В делительном диске
10 отверстий, после сборки фиксаторного
пальца (относится к №6) получается, что по-
ворот от одного отверстия до другого состав-
ляет 30 минут.

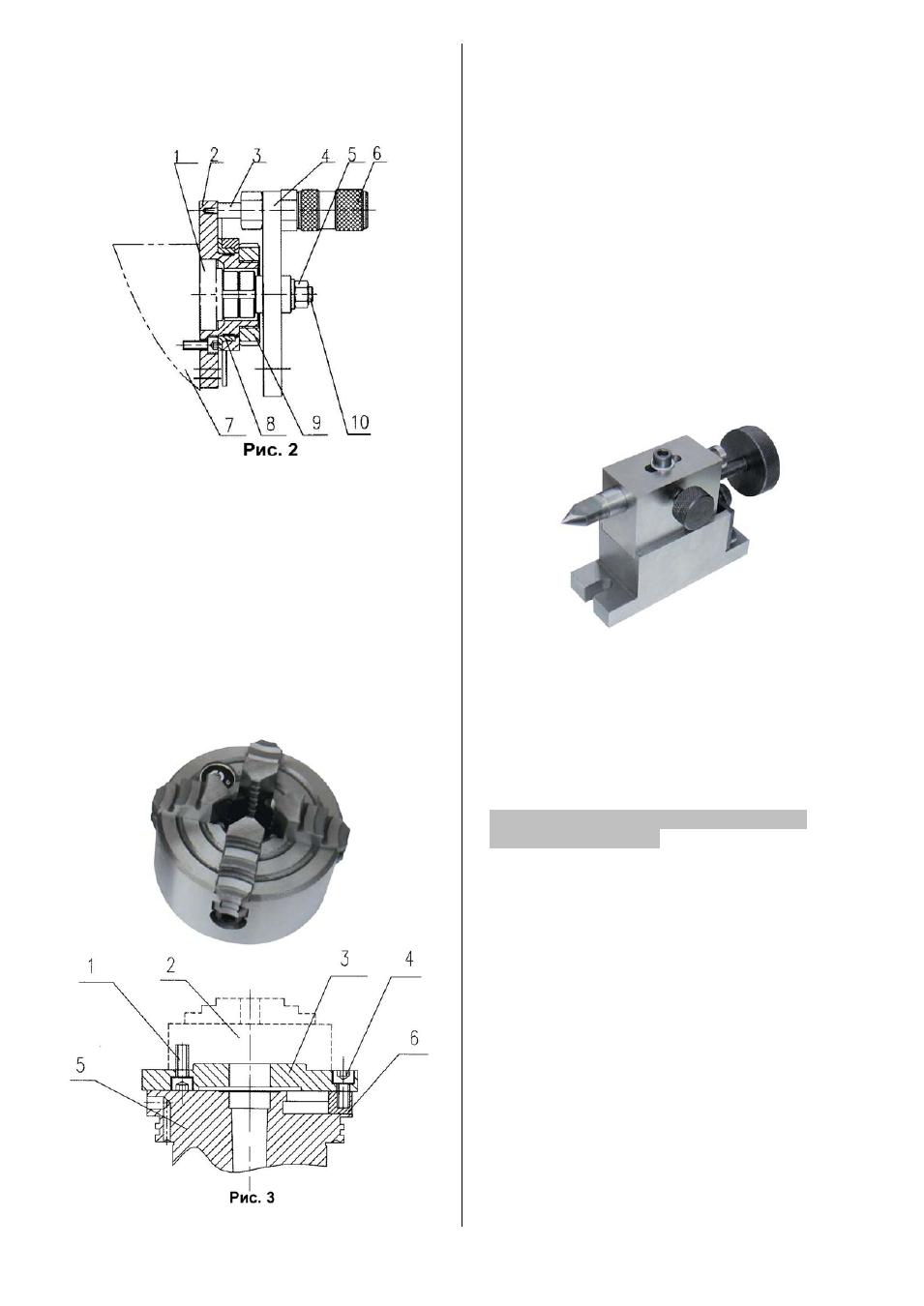

1. ...
Эксцентриковая шайба
2. ...
Делительный диск
3. ...
Фиксаторный палец в сборе
4. ...
Поводок
5. ...
Гайка
6. ...
Рукоятка
7. ...
Корпус
8. ...
Резьбовое кольцо
9. ...
Стопорная гайка
10. .
Червячный вал
2.
Патрон
50000034+50000032
(для 50000026)
1.... M6x6
болт
2.... 80
мм патрон
3....
Фланец патрона
4.... M6x12
болт
5....
Поворотный стол
6.... M
6 Т-образная гайка
В качестве дополнительной опции Вы можете
приобрести трехкулачковый и четырехкулач-
ковый патроны и фланец (№3), с помощью
которой устанавливаются патроны диамет-
ром 80 мм. С помощью патрона обрабаты-
ваемая деталь устанавливается быстро и
точно.
3.
Задняя бабка
50000031 (для 50000026)
50000067 (для 50000065)
Если поворотный стол используется в верти-
кальном положении, точную центровую об-
работку можно выполнять с помощью задней
бабки (дополнительная опция). Центр задней
бабки и поворотного стола должны совпа-
дать, чтобы избежать смещения центра во
время работы.
5.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И
СМАЗКА (см. Рис. 1)
1.
Все подвижные детали и детали, входя-
щие в зацепление во время работы, необхо-
димо смазывать.
2.
Никогда не ударяйте молотком по рабо-
чей поверхности стола или заготовке, зафик-
сированной на столе, иначе потеряется точ-
ность показаний.
3.
После работы тщательно очищайте де-
тали стола от грязи, металлической стружки
и т. д.
4.
Для предотвращения коррозии смазы-
вайте стол.
5.
Перед началом работы залейте соответ-
ствующее масло в масленку стола, одновре-
менно поворачивая масленку. Не используй-
те поворотный стол без масла.
