3
Настройка, регулировка, наладка и техни-
ческое обслуживание оборудования осу-
ществляются покупателем.
3.
ОПИСАНИЕ
1. ...
Корпус
2. ...
Стопор
3. ...
Позиционирующий сухарь
4. ...
Длинный паз
5. ...
Маховик
6. ...
Шкала
7. ...
Нониус (шкала точного позиционирования)
8. ...
Стопорный винт
9. ...
Рабочий стол
10. .
Шкала
11. .
Масленка
12. .
Т-образный паз

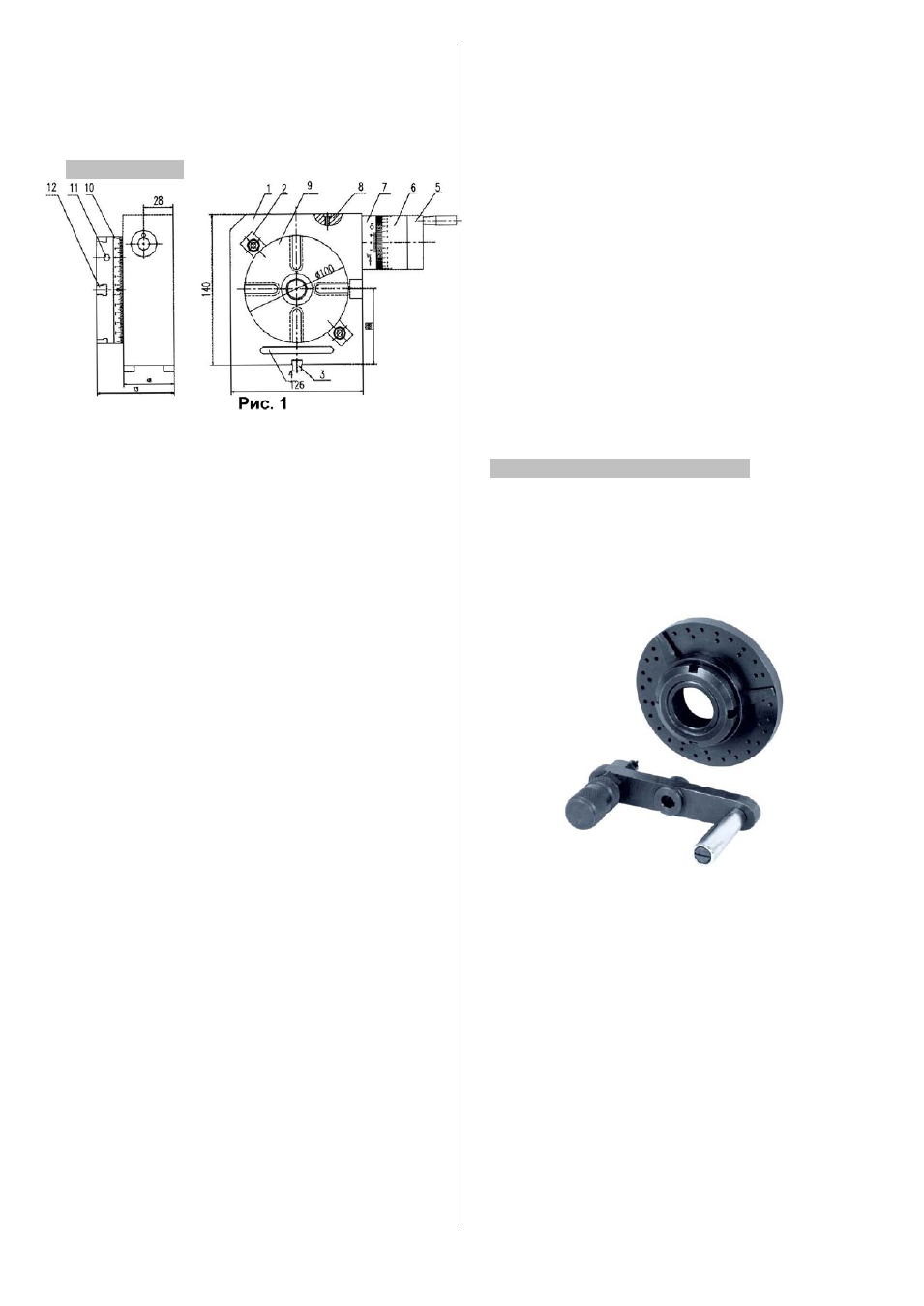

Основные детали (см. Рис. 1)
1.
Поворотный стол устанавливается на
станке. В корпусе стола есть четыре длинных
паза. Для фиксации стола необходимо пово-
рачивать стопорные винты (№2) по часовой
стрелке. Чтобы снять поворотный стол, пово-
рачивайте стопорные винты против часовой
стрелки.
2.
Для точного выбора деления поворачи-
вайте маховик (№5) по часовой стрелке. Если
Вы прокрутили нужное значение, сделайте
полный оборот маховика против часовой
стрелки и осторожно вращайте по часовой
стрелке, чтобы не появился зазор в шестер-
не.
3.
Ослабьте стопорный винт (№8) и повер-
ните нониус (№7) по часовой стрелке до упо-
ра. Теперь шестерня выведена из зацепле-
ния, и стол можно быстро поворачивать. По-
верните нониус против часовой стрелки, вве-
дите в зацепление шестерню, зафиксируйте
винт и теперь Вы можете поворачивать ма-
ховик для выбора деления и продолжать ра-
ботать.
4.
Для индикации угла поворота на столе
установлена шкала. Шкала (№6) использует-
ся для проверки угла поворота стола. Для
регулировки шкалы ослабьте ручку и пере-
мещайте шкалу вдоль паза. После выбора
необходимого положения зафиксируйте руч-
ку.
5.
Передаточное число поворотного стола
1:72, т. е. 72 вращения маховика равно од-
ному полному повороту стола. Одно враще-
ние маховика равно 5⁰ градусам вращения
стола (360⁰ ÷ 72 = 5⁰).
6.
Центральное посадочное отверстие –
конус Морзе 2# для установки зажимных при-
способлений и измерительных приборов.
7.
Нониус (№7) для измерения угла поворо-
та с точностью до 10 секунд, а также для счи-
тывания градусов и минут с точностью до 2
минут.
8.
Центровую обработку можно выполнять с
помощью задней бабки (см. Дополнительные
опции), установив стол в вертикальное поло-
жение, ось задней бабки и поворотного стола
должны совпадать.
4.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
(
артикулы 50000029, 50000031, 50000034,
50000032, 50000066, 50000067
не входят в
комплект поставки)
1.
Делительный диск (см. Рис. 2)
50000029
(для 50000026)
50000066
(для 50000065)
A.
Ослабьте стопорный винт нониуса, махо-
вик не должен быть в зацеплении с червяч-
ным валом.
B.
Для монтажа делительного диска (№2)
на поворотный стол, снимите рукоятку. С по-
мощью четырех болтов прикрутите дели-
тельный диск (№2) к рабочему столу, зафик-
сируйте резьбовое кольцо (№8) противо-
кольцом и наденьте на эксцентриковую шай-
бу, затем наденьте поводок (№4) на червяч-
ный вал и зафиксируйте контргайкой.
C.
Делительный диск (дополнительная оп-
ция) позволяет пользователю разделить ок-
ружность 360⁰ градусов с точностью до 30
минут. Передаточное число поворотного сто-
ла 1:72, т. е. 72 вращения маховика равно
одному полному повороту стола. Одно вра-
щение маховика равно 5⁰ градусам вращения
