инструкция по эксплуатации станка мод. KSD-32
6
9 ....
Рукоятка подъема-опускания стола
10 ..
Основание

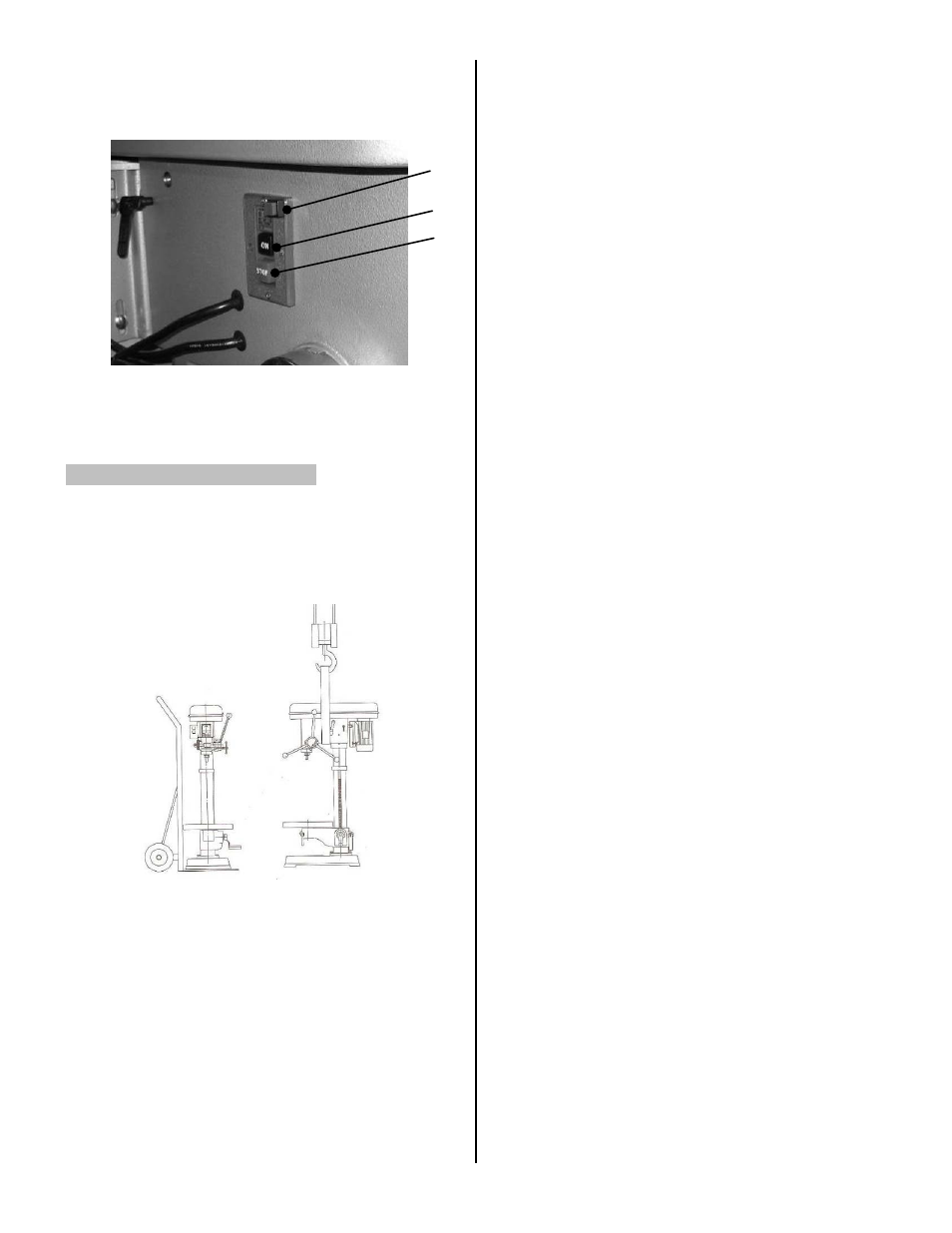

3.5
Блок управления
Рис.2
1 ....
Выключатель питания
2 ....
Кнопка пуск
3 ....
Кнопка предохранителя
4.
Транспортировка и запуск
4.1
Транспортировка и установка
Станок поставляется в закрытом ящике.
Для транспортировки станка используйте ви-
лочный погрузчик, ручную тележку или кран
(Рис.3). Убедитесь, что станок не может опро-
кинуться или упасть во время транспортировки.
Рис.3
Осторожно:
Станок тяжелый (205 кг)!
Удостоверьтесь в достаточной грузоподъ-
емности и нормальном состоянии ваших
подъемных устройств.
Никогда не становитесь под подвешенный
груз.
Установите станок на стойку или прочный
верстак.
Открутите станок от транспортировочной упаков-
ки.
Используйте волоконные ремни повышенной
прочности для поднятия станка с поддона.
Аккуратно поставьте станок на тумбу или проч-
ный верстак.
Закрепите болтами станок и тумбу или верстак.
Убедитесь в том, что станок не может опро-
кинуться!
Используйте уровень, чтобы убедиться в ров-
ности стола.
Чтобы быть точным, станок должен быть вы-
ровнен.
Станок предназначен для работы в закрытых
помещениях и должен быть прикручен к тумбе
или прочному рабочему верстаку.
ВНИМАНИЕ:
По соображениям конструктивной жесткости
станка сверлильная головка установлена на
стойке на заводе-изготовителе. Производитель
не принимает претензии в случае демонтажа
сверлильной головки.
4.2
Сборка
Если при распаковке вы заметите какие-либо
повреждения от транспортировки, немедленно
известите об этом поставщика. Не эксплуати-
руйте станок!
Избавьтесь от упаковки, соблюдая принципы
сохранения окружающей среды.
Очистьте все защищенные поверхности при
помощи бензина или мягкого растворителя.
Прикрутите 3 рукоятки опускания пиноли и за-
фиксируйте их контргайками.
Установите рукоятку подъема-опускания стола.
4.3
Подключение питания
Подключение электропитания и любых исполь-
зуемых удлинительных шнуров должно соот-
ветствовать применимым правилам.
Напряжение электропитания должно соответ-
ствовать информации на лицензионной таб-
личке машины.
Соединение электропитания должно иметь 10А
волностойкий предохранитель.
Используйте только шнуры питания, имеющие
маркировку H07RN-F
Все подключения и ремонтные работы с элек-
трооборудованием должны проводиться только
квалифицированными электриками.
4.4
Первоначальная смазка
Перед началом эксплуатации станок должен
быть обслужен во всех точках смазки!
Невыполнение этого условия может привести к
серьезному ущербу.
1
3
2
