инструкция по эксплуатации станка мод. KST-340, KST-560.
5
3.
Характеристики станка
3.1
Технические данные
Максимальный диаметр сверления ........ Ø32 мм
Частота вращения шпинделя .. 125-1470 об/мин
Число скоростей ................................................. 9
Конус шпинделя ............................................ Mk-3
Ход пиноли шпинделя .............................. 140 мм
Вылет шпинделя ....................................... 230 мм
Расстояние шпиндель-стол ..................... 630 мм
Расстояние шпиндель-основание ........... 930 мм
Диаметр стойки ......................................... 102 мм
Размер стола ......................................... Ø420 мм
Размер основания ............................ 615х385 мм
Напряжение питания .............. 380В ~3L/PE 50Гц
Выходная мощность ................... 1,5 кВт/S
1
100%
Габаритные размеры ............... 840x420x1545 мм
Масса........................................................... 205 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для опти-
мального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запасом.
Станок предназначен для эксплуатации в закры-
тых помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
Во избежание преждевременного выхода элек-
тродвигателя станка из строя и увеличения ре-
сурса его работы необходимо: регулярно очи-
щать электродвигатель от стружки и пыли; кон-
тролировать надежность контактов присоеди-
ненных силовых кабелей; контролировать соот-
ветствие сечения силового или удлинительного
кабеля.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуатацию и
проведение работ на оборудовании осна-
щенного электродвигателем напряжением
питания 380В, 50Гц.
3.2
Уровень шума
Уровень звукового давления (EN 11202):
На холостом ходу при максимальной скорости
76,9 dB (A)
Указанные величины – это уровни излучения,
которые не обязательно рассматриваются, как
безопасные уровни для работы. Поскольку ус-
ловия работы могут меняться, эта информация
дается, чтобы позволить пользователю лучше
оценить опасности и риски, связанные с экс-
плуатацией.
3.3
Комплект поставки
Оправка (дорн) для сверлильного патрона В16
Клин
3 рукоятки подачи пиноли
Рукоятка подъема-опускания стола
Инструкция по эксплуатации
Деталировка
3.4
Описание станка

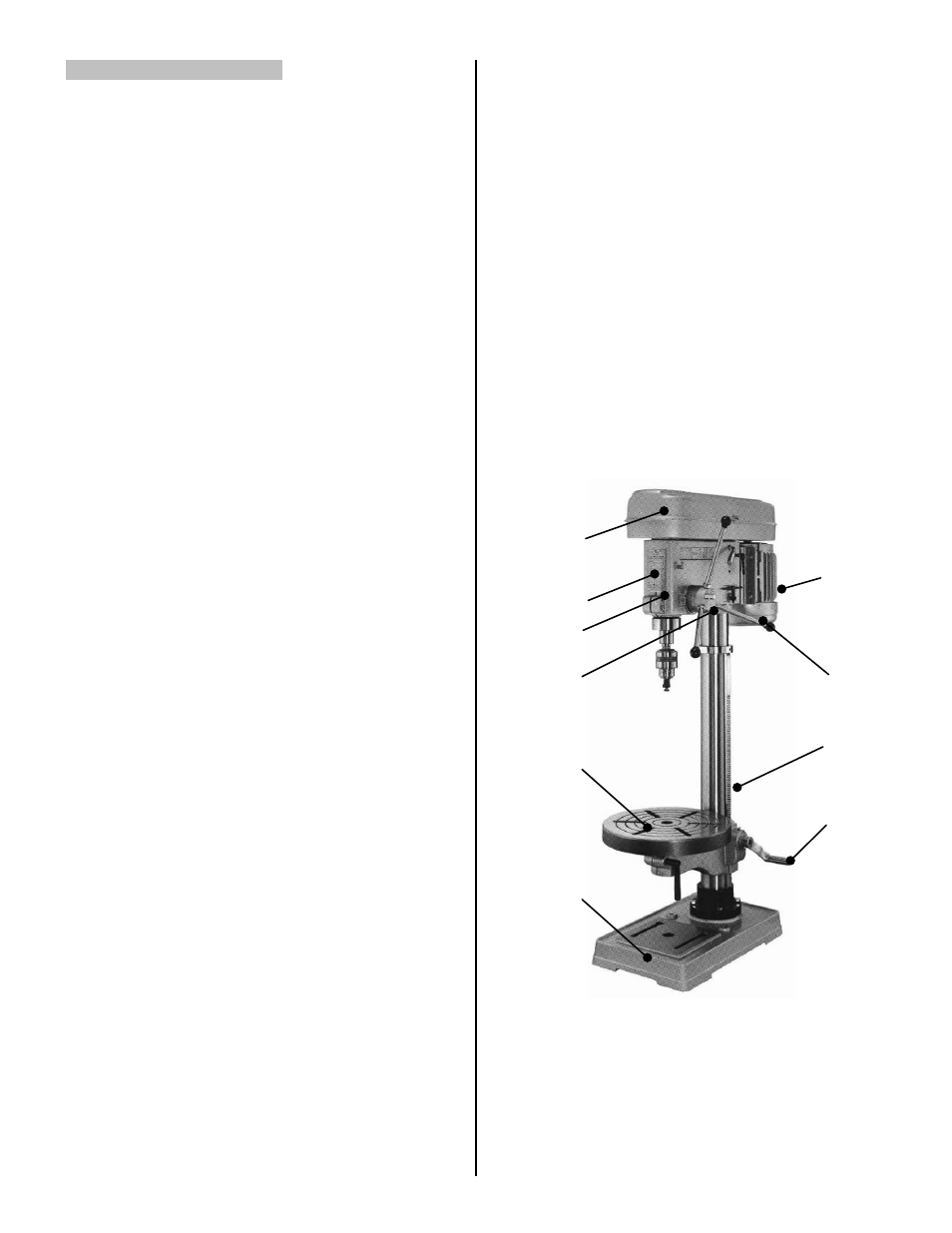

Рис.1
1 ....
Мотор
2 ....
Ременная крышка
3 ....
Блок управления
4 ....
Таблица скоростей
5 ....
Рукоятки
6 ....
Регулятор глубины подачи пиноли
7 ....
Стойка
8 ....
Рабочий стол
1
2
3
5
8
10
7
9
4
6
