инструкция по эксплуатации станка JET мод. JTM-1050TS
9
При помощи рукоятки (В) переместите двига-
тель вперед, чтобы ослабить натяжение рем-
ня.

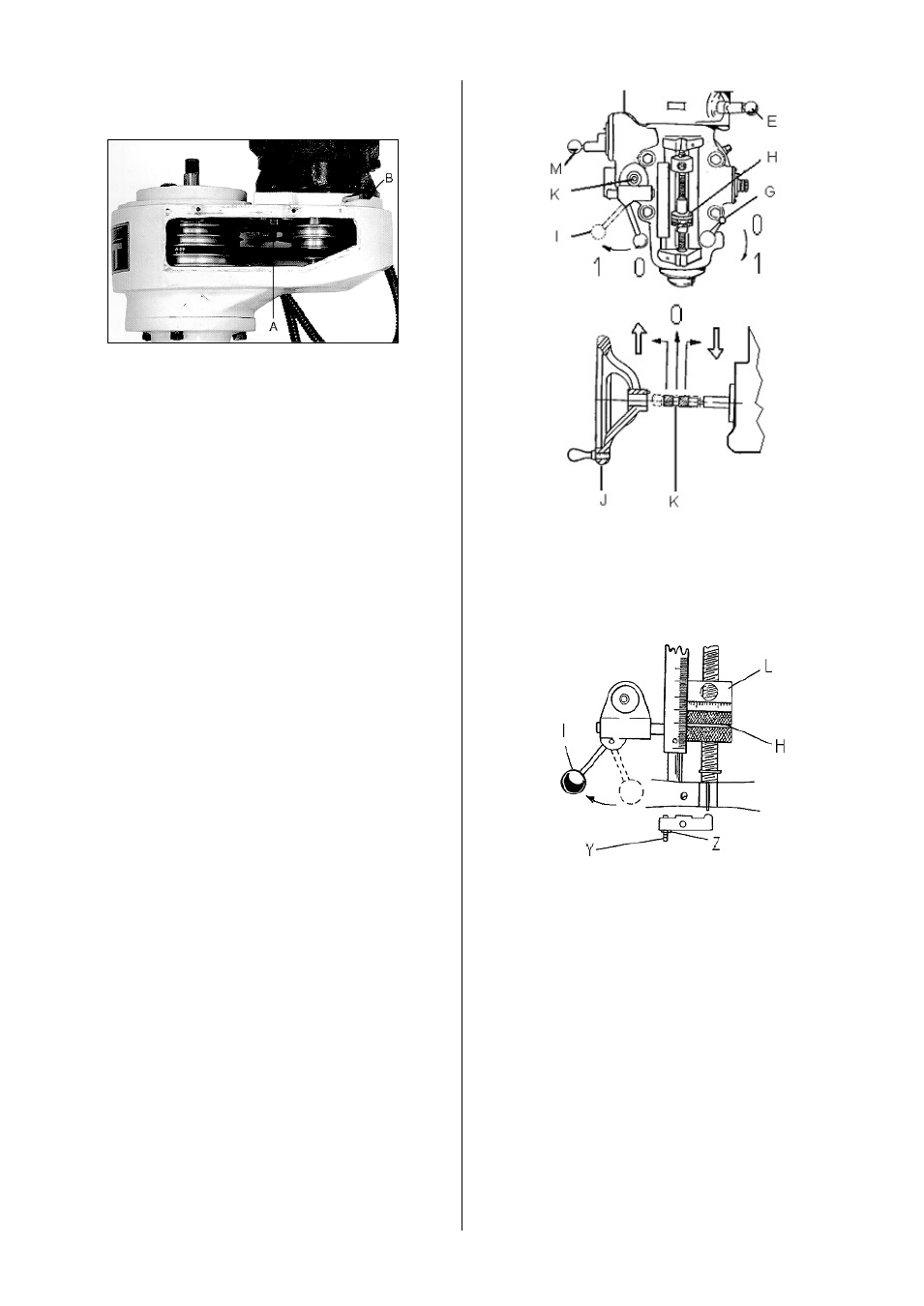

Рис.8
Перекиньте ремень на необходимый ручей
шкивов. Для определения необходимой час-
тоты вращения скорости обратитесь к табли-
це.
Закройте и зафиксируйте кожух.
6
.2 Замена фрезерной оправки
Используя тормоз шпинделя (С, рис.3) ос-
лабьте зажимную тягу (N) с помощью ключа.
Выкрутите зажимную тягу на 2, максимум на 3
оборота.
С помощью сильного удара по зажимной тяге
резиновым молотком освободите фрезерную
оправку из гнезда крепления шпинделя.
Вставьте желаемую фрезерную оправку и
сильно затяните зажимную тягу.
6
.3 Ручная точная регулировка пиноли
Маховик точной регулировки пиноли (J, рис. 4)
вы можете активизировать посредством рыча-
га (I) Вкл/Выкл подачи при сверлении.
Тяговая/нажимная кнопка подачи при сверле-
нии (К) должна при этом находиться в ней-
тральном (среднем) положении.
Рис.9
6
.4 Автоматическая подача пиноли
Автоматическую подачу пиноли Вы можете
активировать посредством рычага (I)
Вкл/Выкл подачи при сверлении.
Рис.10
Тяговая/нажимная кнопка подачи при сверле-
нии (К) должна быть при этом установлена на
передний ход (нажата) или на обратный ход
(вытащена).
Подача при сверлении остается включенной
до тех пор, пока концевой упор (L) не коснется
регулировочной гайки глубины сверления (Н).
Подача при сверлении может быть отключена
вручную в любой момент времени с помощью
рычага Вкл/Выкл (I).
6
.5 Выключение подачи
Автоматика выключения регулируется на за-
воде изготовителе.
Если необходимо произвести новую регули-
ровку, то следует поступать следующим обра-
зом:
