Ослабьте контргайку (Z, рис. 10).
Введите в зацепление рычаг подачи сверле-
ния (I).
Установите регулировочную гайку глубины
сверления (Н) против концевого упора (L).
Медленно поворачивайте регулировочный
винт до тех пор, пока рычаг подачи сверления
(I
) не выйдет из зацепления.
Сильно затяните контргайку (Z).
6
.6 Регулировка упора глубины сверления
Для сверления большого количества отвер-
стий на одинаковую глубину применяйте упор
глубины сверления.
Установите регулировочную гайку глубины
сверления (Н) в желаемое положение.
6
.7 Подача по оси Х
Установите концевые упоры (N, рис. 11) в же-
лаемое положение, подача отключится в этом
месте автоматически.
Выберите желаемую скорость на регуляторе
(Р) и направление вращения на рычаге вклю-
чения (О).
Включение и остановка подачи производится
с помощью выключателя подачи (R).
Быстрое перемещение стола достигается по-
средством нажатия кнопки ускоренного хода
(S).

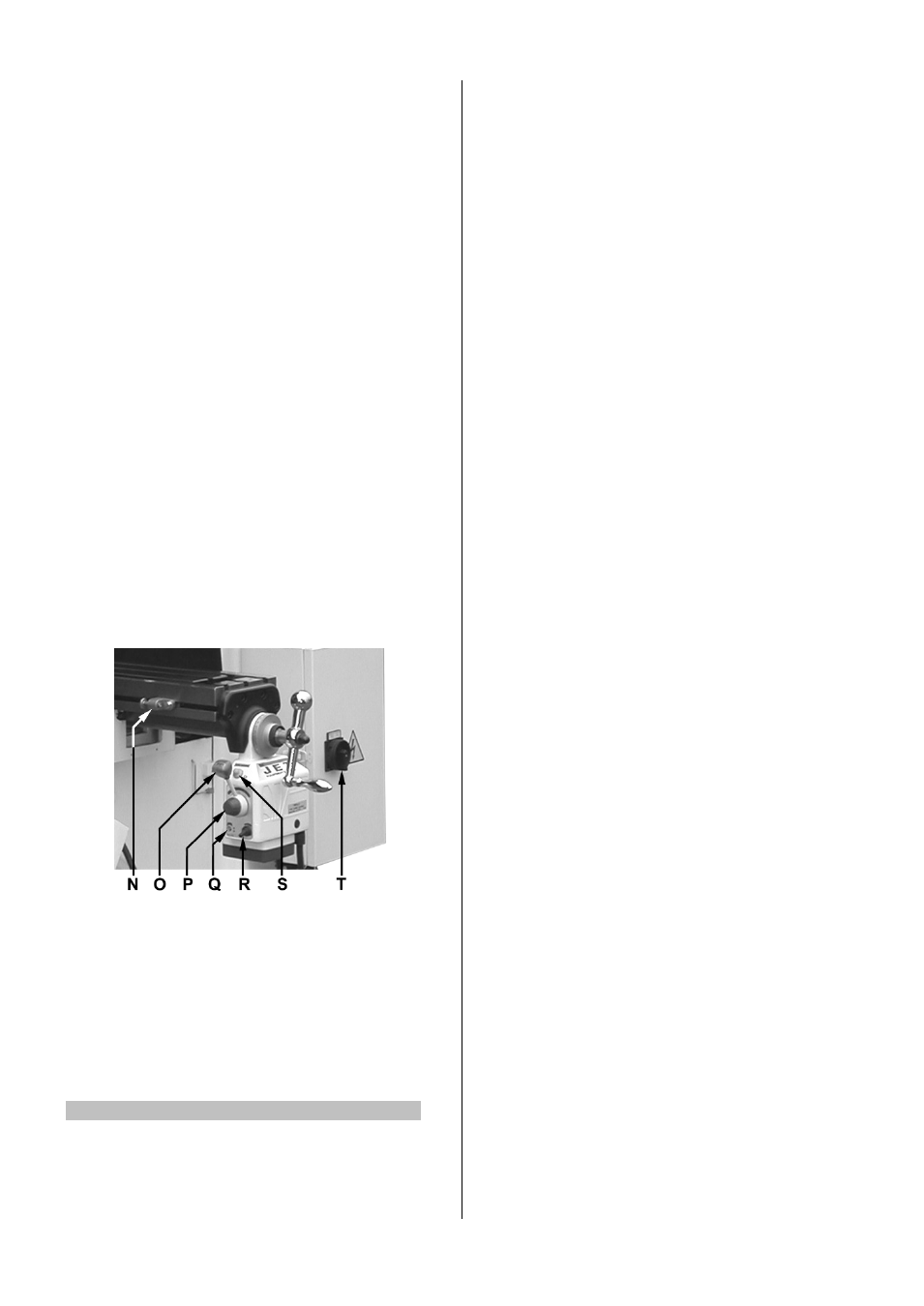

Рис.11
N .....
Регулируемый концевой упор
О ..... Рычаг для включения левого/правого
вращения
Р...... Плавный выбор подачи
Q .....
Автоматический выключатель
R .....
Выключатель подачи Вкл/Выкл
S......
Кнопка ускоренного хода
7
. Контроль и техническое обслуживание
Общие указания.
Перед проведением на станке работ по
техническому обслуживанию, ремонту и
очистке станок должен быть предохранен
от случайного включения.
Выключить главный выключатель и на-
жать кнопку аварийного отключения!
Производите очистку станка через равномер-
ные промежутки времени.
Немедленно заменяйте поврежденные предо-
хранительные устройства.
Подключение и ремонт электрического обору-
дования разрешается проводить только ква-
лифицированным электрикам.
Учитывайте, что приводные ремни (плоские,
клиновые, поликлиновые), используемые в
конструкции станка, относятся к деталям бы-
строизнашивающимся, требуют контроля из-
носа и натяжения и периодической замены.
Гарантия на такие детали не распространяет-
ся. Защитные кожуха, отдельные детали из
пластика и алюминия, используемые в конст-
рукции станка, выполняют предохранитель-
ные функции.
Замене по гарантии такие детали не
подлежат.
7
.1 Еженедельная смазка:
Еженедельно смазывается:
Согласно DIN 51502 CG ISO VG 68
(
например, с помощью масел BP Maccurat 68,
Castrol Magna BD 68, Mobil Vectra 2,
ИГНПс-40)
-
ходовой винт для перемещения стола по
вертикали (С, Риc. 9).
Смазывается по всей длине.
7
.2 Ежедневная смазка:
Ежедневно смазываются:
(например, с помощью масел BP Maccurat 68,
Castrol Magna BD 68, Mobil Vectra 2,
ИГНПс-40)
-
подшипниковые опоры ходового винта.
Наполнить масленку (А, Рис.9) маслом.
-
пиноль ходового винта.
Смазывается по всей длине.
