28

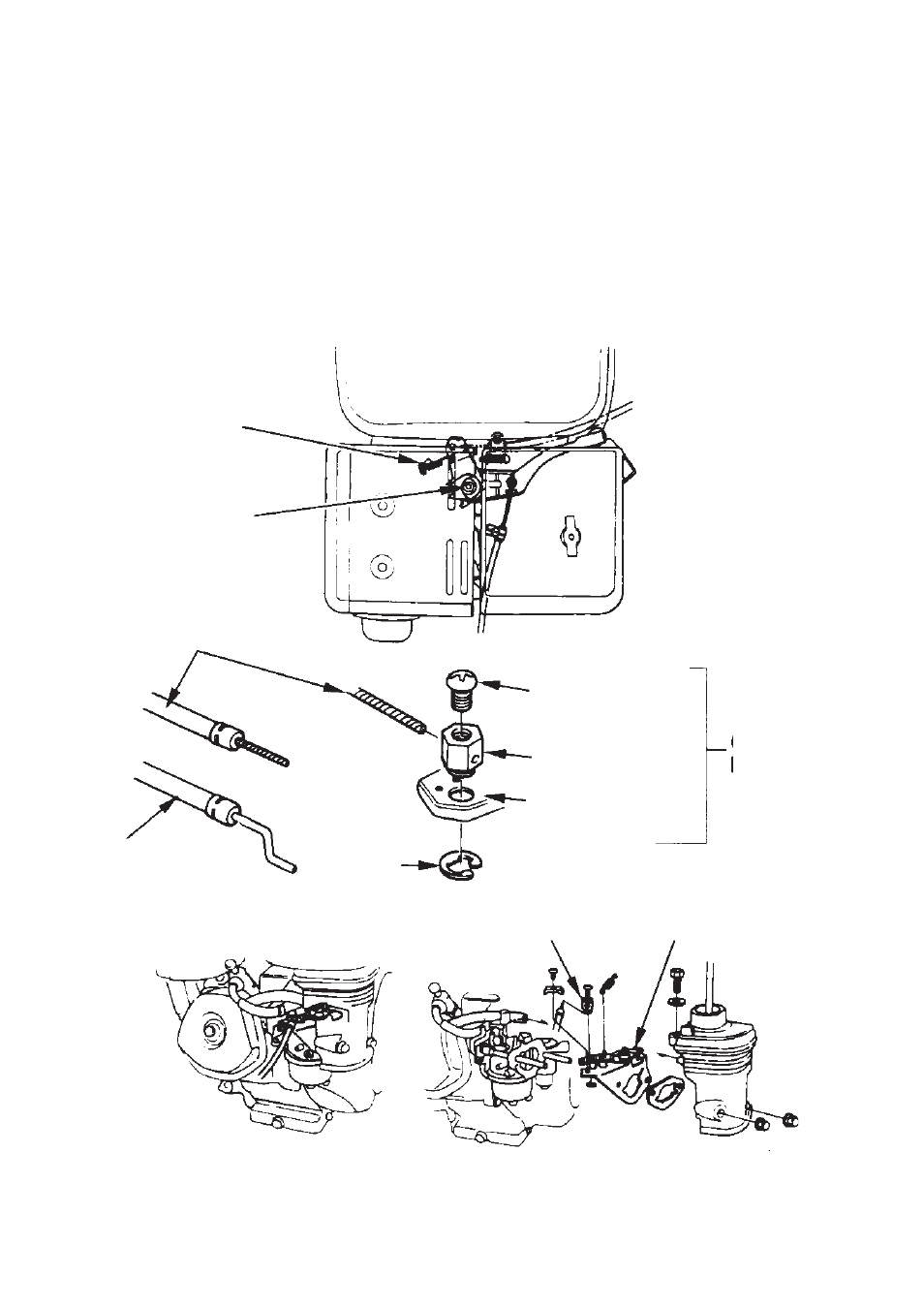

8. ТРОСИК ДЛЯ ДРОССЕЛЯ И ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Ручки дросселя и дроссельной заслонки снабжены отверстиями, куда,
при необходимости, может быть продет тросик. На иллюстрациях ниже
показаны примеры установки сплошного проволочного тросика и
проволочного тросика с оплеткой. Если Вы используете тросик с
оплеткой, присоедините возвратную пружину, как показано на рисунке.
Когда Вы управляете дросселем с помощью удаленного тросика,
необходимо ослабить гайку сопротивления ручки дросселя.
[Дроссельная заслонка]
ВОЗВРАТНАЯ
ПРУЖИНА
ГАЙКА
СОПРОТИВЛЕНИЯ
РУЧКИ ДРОССЕЛЯ
ТРОСИК С
ОПЛЕТКОЙ
СПЛОШНОЙ
ТРОСИК
5mm
КОЛЬЦО
4ММ БОЛТ
ДЕРЖАТЕЛЬ
ТРОСИКА
РЫЧАГ
ДРОССЕЛЯ
ДОПОЛНИ-
ТЕЛЬНЫЕ
ЧАСТИ
ДЕРЖАТЕЛЬ
ТРОСИКА
РУЧКА
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
[Дроссель]
