инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
14
-
сменные шестерни
Слегка смазываются зубья сменных шестерен.
Рис. 23
Еженедельно промасливается:
Согласно стандарту DIN 51502 CG ISO VG 68
(
например, BP Maccurat 68, Castrol Magna BD
68, Mobil Vectra 2,
ИГНПс-40)
-
приводной вал
Удалить резьбовой штифт (С, рис. 23) и про-
маслить
-
ходовой винт и валик подачи
Промаслить по всей длине.
7
.3 Ежедневная смазка:
Ежедневно смазывать:
DIN 51502 CG ISO VG 68
(
например, BP Maccurat 68, Castrol Magna BD
68, Mobil Vectra 2,
ИГНПс-40).
-
рычаг для включения подачи
Промаслить смазочный ниппель (С, рис. 24).
-
продольные салазки суппорта
Промаслить 2 смазочных ниппеля (D, рис. 24).
-
верхняя каретка
Промаслить 3 смазочных ниппеля (F, рис.25).
-
поперечная каретка
Промаслить 4 смазочных ниппеля (G, рис.25).
-
маховик продольных салазок суппорта
Промаслить смазочный ниппель (Н, рис. 25)

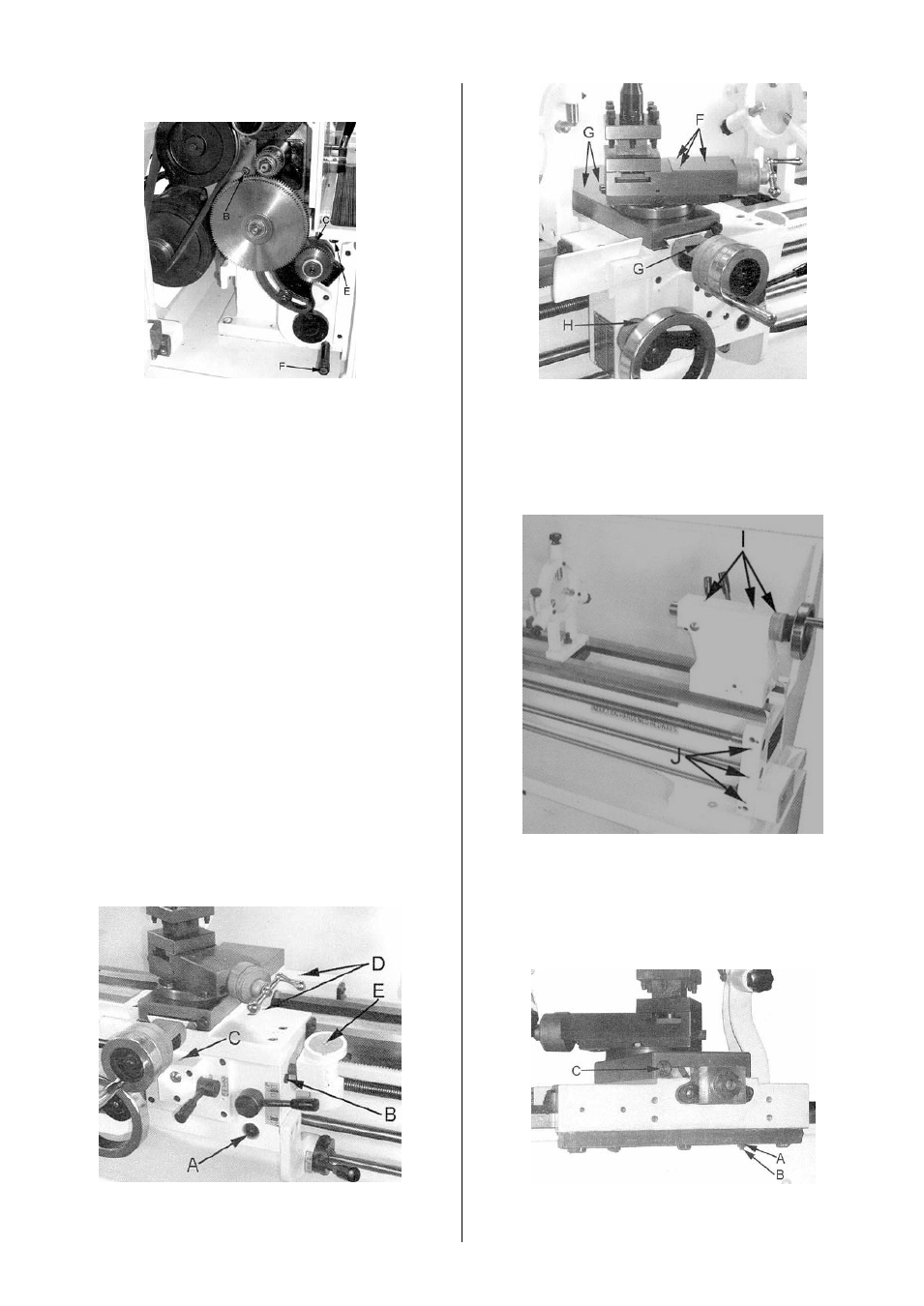

Рис.24
Рис. 25
-
Задняя бабка
Промаслить 3 смазочных ниппеля (I, рис.26).
-
Фланец ходового винта и валика подачи
Промаслить 3 смазочных пресс-масленки (J,
рис.26).
Рис. 26
7.4
Регулировка направляющих кареток
Все салазки оснащены регулируемыми кли-
новыми планками.
Ослабьте задний крепежный винт (С, рис.27)
на один оборот.
Рис.27
Подтяните передний крепежный винт при-
мерно на 1 / 4 оборота.
