инструкция по эксплуатации станка JET мод. GHB-1330/GHB-1340A
10
При необходимости проверните рукой за-
жимной патрон, чтобы ускорить попадание
зубьев в зацепление.
5
.5 Автоматическая продольная подача
Благодаря рычагам для выбора на механиз-
ме подачи (D, H, рис.14) в каждый момент
времени в распоряжении имеются различные
продольные и поперечные подачи (Рис.15).
Направление подачи может быть вы-
брано посредством рычага (G , рис.14).

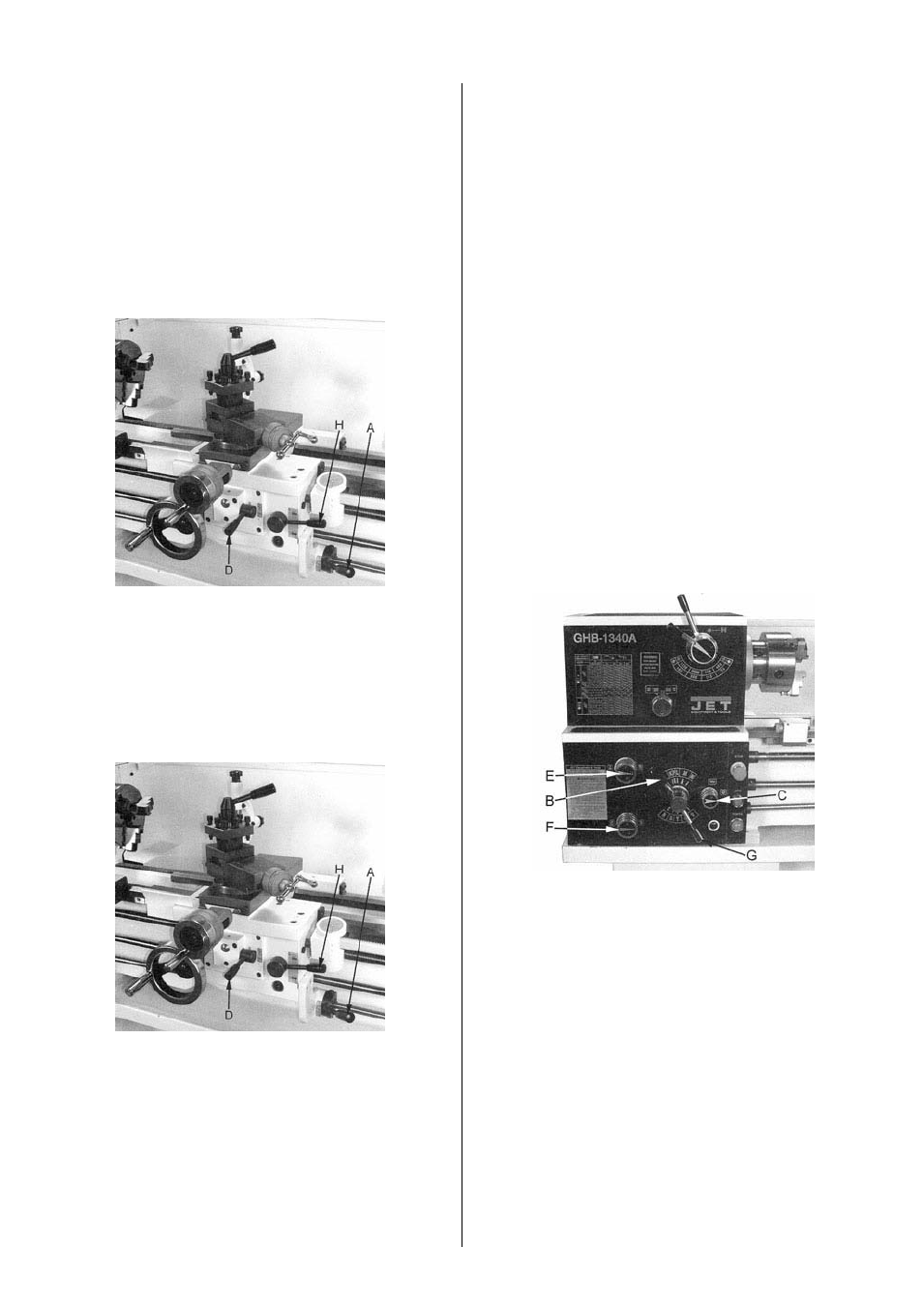

Рис. 15
При изменении набора сменных зубчатых
колес возможны следующие значения подач.
Включите подачу.
Рычаг включения (D, рис.15):
-
для продольной подачи повернуть ры-
чаг вправо и вверх
-
для поперечной подачи – влево и
вниз.
Рис. 16
Правильная подача зависит от материала,
подлежащего резанию, вида резания, ре-
жущего инструмента, устойчивости зажи-
ма заготовки, глубины резания и желае-
мого качества поверхности.
Например:
Наружное резание хорошо зажатой заготовки
диаметром 25 мм из стали
(С15) резцом из твердого сплава при числе
оборотов 1255 об/мин
Грубая обдирка:
Глубина резания.................................... 1,5 мм
Подача на оборот .................................. 0,2 мм
(Установки механизма подачи В, D и R).
Чистовая обработка:
Глубина резания.................................... 0,5 мм
Подача на оборот .................................. 0,1 мм
(Установки механизма подачи A , D и R).
Последний проход: ............................ 0,2 мм
Подача на оборот ................................ 0,05 мм
(Установки механизма подачи B, С и R).
При обдирке заготовок большого диаметра
необходимо уменьшать глубину резания!
5
.6 Нарезание резьбы
Резьба нарезается за несколько проходов с
помощью резьбового резца.
Радиальная подача на глубину должна в ка-
ждом случае составлять примерно 0,2 мм,
для последнего чистового прохода еще
меньше.
Установите рычаг выбора механизма подачи
(B
, Е, F, G, рис.17) на желаемое положение.
Рис.17
C
помощью ручки настройки (С) активируйте
ходовой винт.
А) Нарезка метрической и дюймовой
резьбы:
Установите желаемый шаг и глубину резания
для первого реза.
Закройте гаечный замок ходового винта (Н,
рис.16).
Гаечный замок ходового винта во время все-
го процесса нарезки резьбы остается закры-
тым.
-
Включите станок с самым малым числом
оборотов вращения.
-
В конце резки остановите мотор и, одно-
временно с помощью перемещения попе-
речной каретки отведите резьбовой резец
