станка спереди имеется двойной сдвижной
защитный экран с окном из плексигласа.
5.2
Передняя бабка
Передняя бабка крепится на направляющих
при помощи 4 болтов и позиционируется на
плоской части направляющих при помощи
конических штифтов.
Шпиндель опирается на японские (NSK) вы-
сокоточные роликовые подшипники, с систе-
мой подачи смазки.
Вращение шпинделя осуществляется V-
образным ремнем и шкивами (Рис.6).
Крепление конуса шпинделя изготовлено по
стандарту Camlock (тип D). На шпинделе ус-
тановлен 3х кулачковый патрон с комплектом
кулачков. Облуживание легкое и надежное.

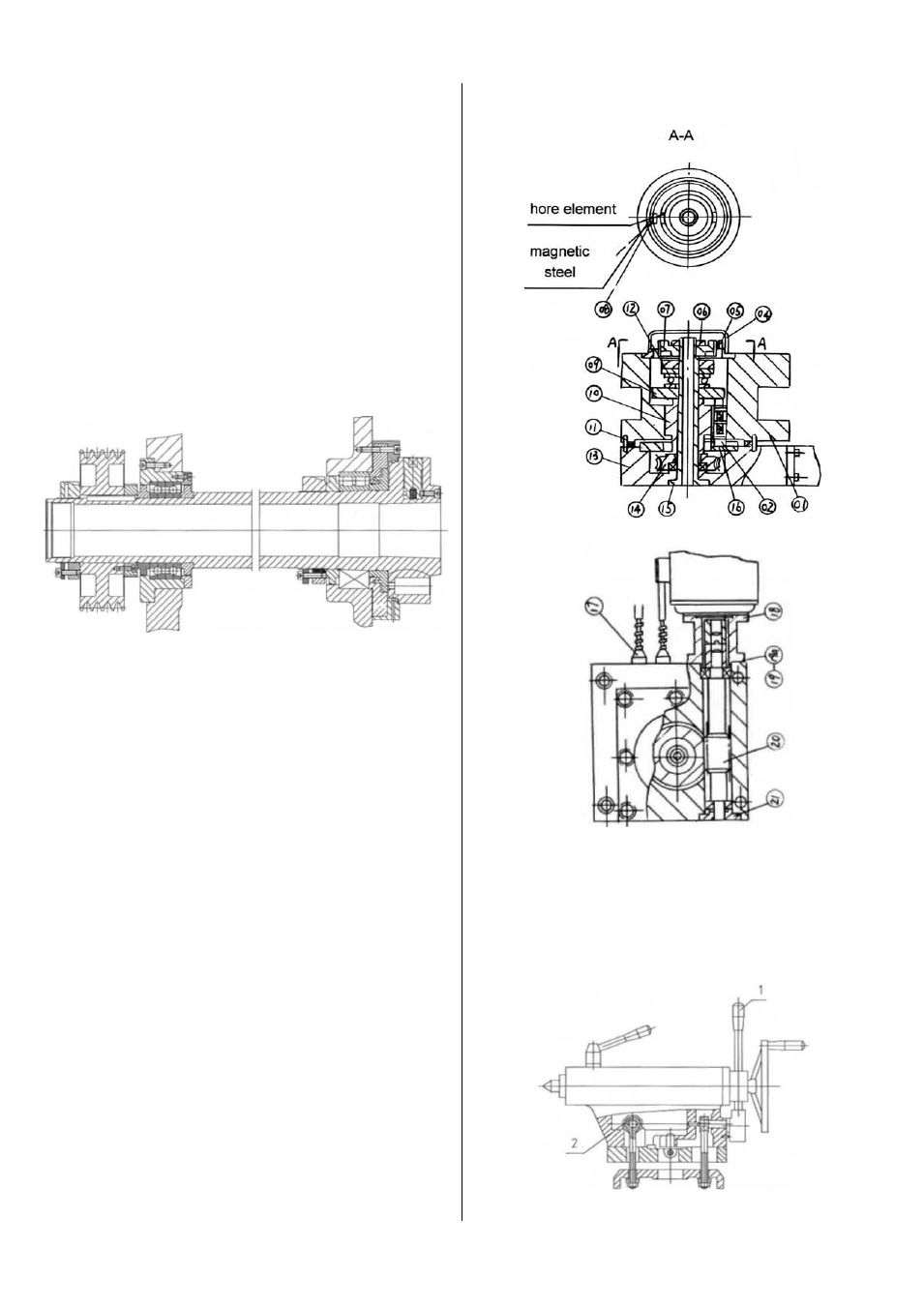

Рис.6 Схема шпинделя
5.3 Продольная подача (Рис.4)
5.4 Поперечная подача (Рис.5)
5.5 Поворотный резцедержатель (Рис.7)
Принцип работы 4х позиционного поворотно-
го резцедержателя заключается в следую-
щем:
Система ЧПУ дает сигнал на смену инстру-
мента. Срабатывает реле блока управления
резцедержателем и мотор поворота враща-
ется вперед. Верхняя часть резцедержателя
при изменении скорости приподнимается.
Контактный диск поворачивает верхнюю
часть резцедержателя в необходимое поло-
жение инструмента. Датчик подает сигнал о
нужном положении инструмента и реле пода-
ет сигнал на мотор поворота, который начи-
нает вращаться обратном направлении.
Предварительно позиционированная верхняя
часть резцедержателя опускается вниз. Кон-
тактный диск выполняет точное позициони-
рование. Резцедержатель фиксируется при
помощи червячной передачи и стопорной
гайки. Когда усилие зажима становится дос-
таточным и соответствует задаваемому зна-
чению, срабатывает реле перегрузки и от-
ключает подачу тока. Мотор поворота оста-
навливается и дает сигнал системе ЧПУ для
перехода к следующему кадру программы.
Рис.7а Поворотный резцедержатель (разрез)
Рис.7b Поворотный резцедержатель (сверху)
5.6 Задняя бабка (Рис.8)
Фиксация пиноли задней бабки осуществля-
ется рукояткой с эксцентриком (1). Если не-
обходимо отрегулировать прижимное усилие
задней бабки, надо ослабить или подтянуть
гайку винта (2).
Рис.8 Задняя бабка
