Инструкция по эксплуатации Jet Tools VBS-18MW
Страница 6
6
5.4 Подключение к сети
Подсоединение к сети со стороны клиента,
а также применяемые силовые кабели должны
соответствовать нормам.
Напряжение в сети и частота должны соот-
ветствовать параметрам, указанным на заво-
дской табличке станка.
Установленное
изготовителем защитное
устройство должно быть рассчитано на 16 А.
Используйте соединительные провода с
маркировкой H07RN-F.
Подключение и ремонт электрического обо-
рудования разрешается проводить только ква-
лифицированным электрикам.
В случае перегрузки двигатель останавли-
вается.
Станок можно включить через 10 минут
(время охлаждения) после остановки двигате-
ля.
5.5 Подключение вытяжной установки
Для пиления заготовок из дерева и подоб-
ных материалов станок необходимо подклю-
чить к вытяжной установке, которая автома-
тически включается при включении станка.
Минимальная скорость воздуха на всасы-
вающем патрубке должна составлять 20 м/сек.
Всасывающие шланги должны быть трудно
воспламеняющимися и из необходимо под-
ключить к системе заземления станка.
Для пиления заготовок из металла отклю-
чите станок от вытяжной установки.
Если Вы пилите заготовки и из дерева и из
металла, то деревянную стружку и опилки
нужно удалять отдельно от металлической
стружки.
5.6 Пуск в эксплуатацию
Станок включается нажатием зеленой кноп-
ки. С помощью красной кнопки производится
остановка станка.
6. РАБОТА СТАНКА
Правильное рабочее положение:
Становитесь перед станком лицом к на-
правлению распила.
Обращение с заготовкой:
Положите руки сверху на заготовку за пре-
делами зоны пиления.
Подавайте заготовку к полотну пилы в со-
ответствии с шаблоном или рисунком на заго-
товке.
Подавайте заготовку равномерно, не пере-
кашивайте, выполняйте распил до конца.
Не вытягивайте заготовку назад, полотно
пилы может соскочить со шкивов.
Для широких и длинных заготовок исполь-
зуйте роликовые опоры.
Указания по работе:
Работайте только с острым полотном пилы.
В зоне пиления подавайте заготовку только
с помощью толкателя.
Для безопасной подачи маленьких и узких
заготовок применять толкатель заготовки.
При пилении заготовок круглого сечения
предохраняйте их от проворачивания.
Прецизионная направляющая:
Прецизионная направляющая позволяет
распиливать заготовку по кругу.

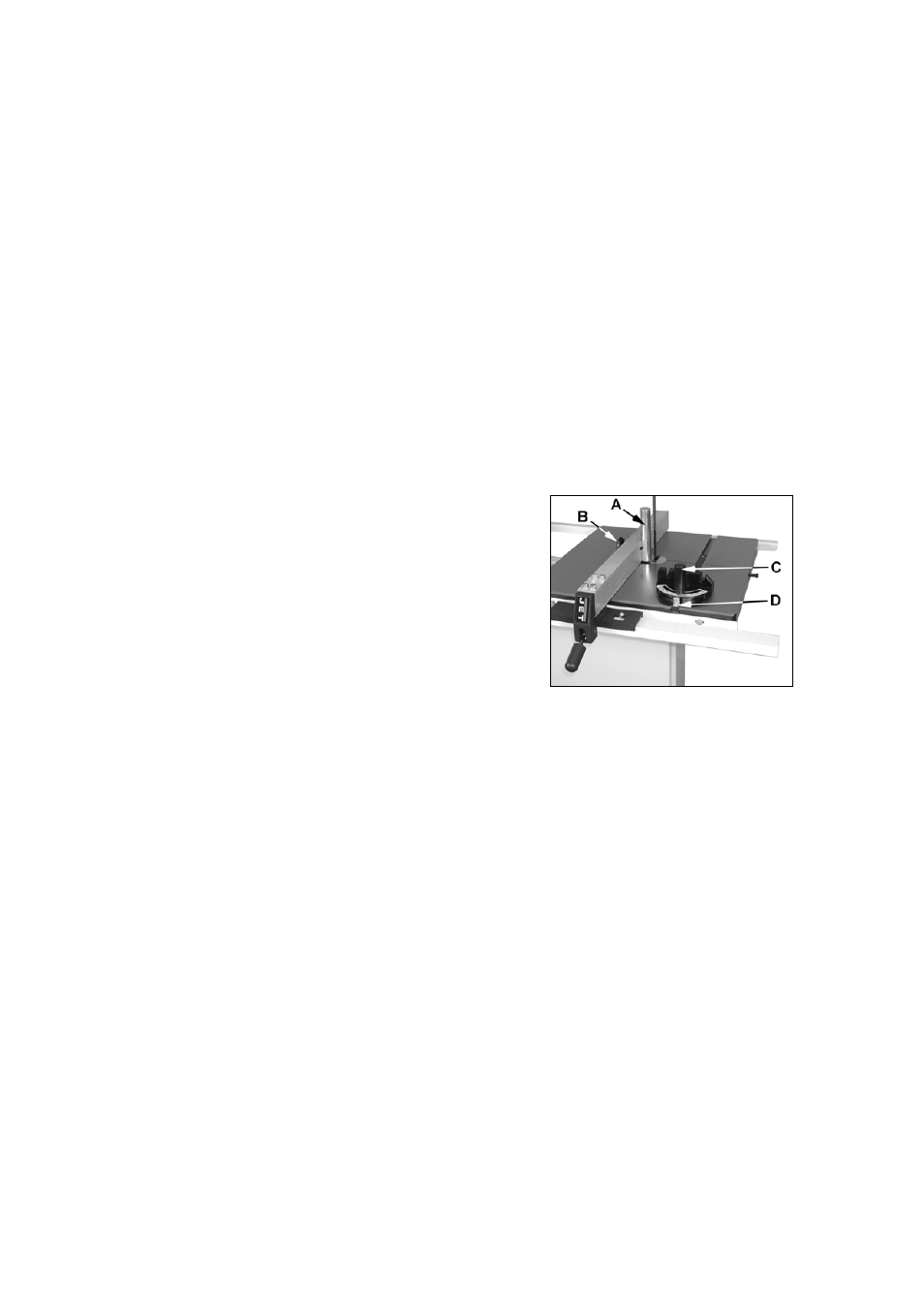

С помощью регулировочного винта (B) ус-
тановите прецизионную направляющую (A,
Рис. 7) в одной плоскости с основанием зубьев
пильного полотна.
Рис. 7
Точный упор для продольного пиления:
Точный упор для продольного пиления ус-
танавливается в Т-образный паз на рабочем
столе.
Чтобы отрегулировать упор, ослабьте винт
(С) и настройте шкалу (D).
Безопасная работа (см. приложение А на
последней странице инструкции)
A.1: выполнение высоких распилов
A.2: выполнение распилов под углом
A.3.: пропиливание шипов
A.4.: распиливание шпона
A.5.: изогнутые пропилы
A.6.: дугообразные пропилы
A.7: пиление по шаблону
A.8: выполнение пиления по кругу
o
A8.1: регулировка без заготовки
o
A8.2: установка заготовки
o
A8.3: обработка
