5.2. Монтаж
Если Вы при распаковке обнаружили по-
вреждения вследствие транспортировки, не-
медленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в со-
ответствии с требованиями охраны окружаю-
щей среды.
Лёгким растворителем уберите смазку, пре-
дохраняющую от коррозии.
Установите рукоятку (А, Рис. 1) на маховик
(В, Рис. 1).

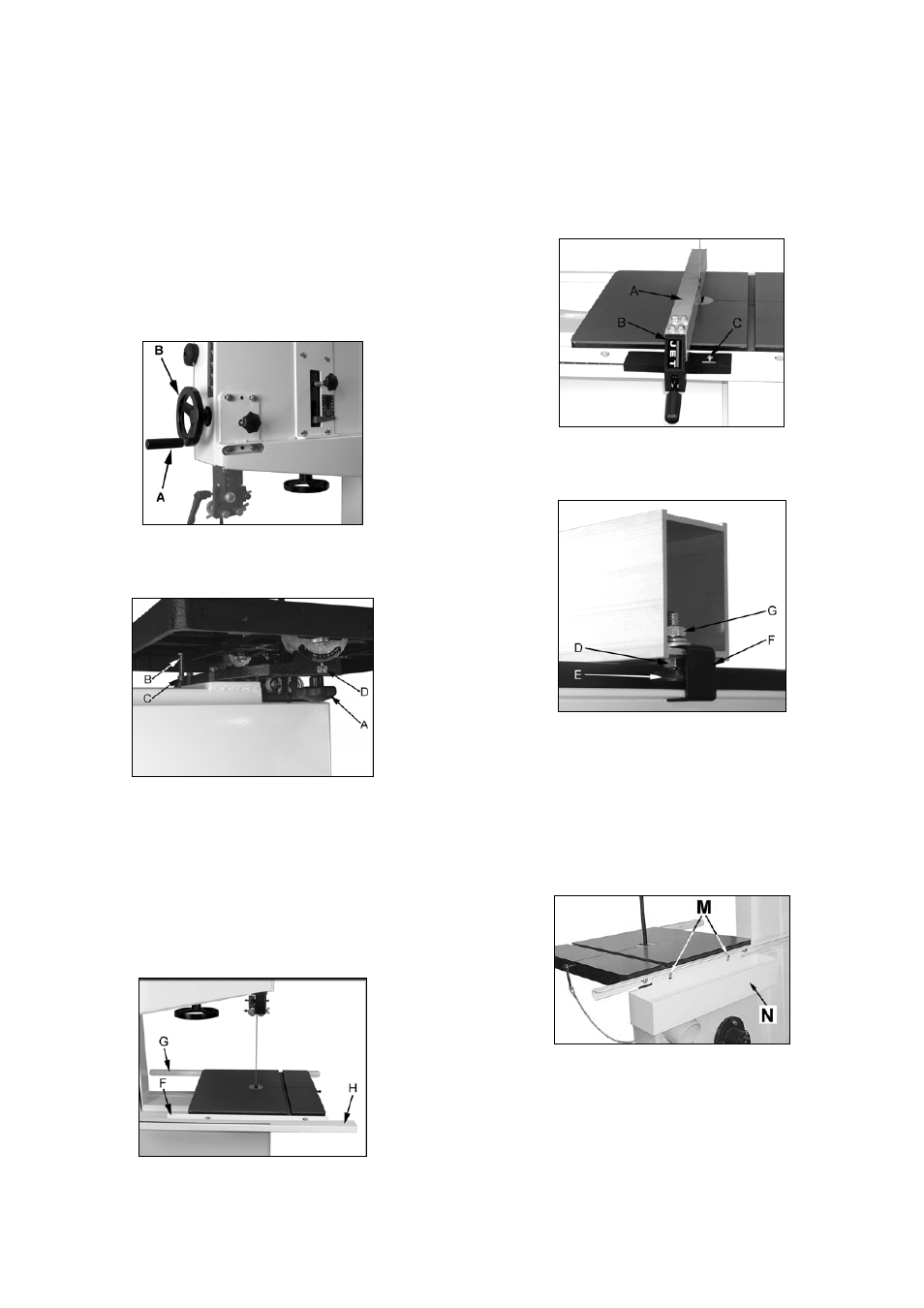

Рис. 1
Установите стол на механизм наклона и за-
крепите его с помощью винтов (А, Рис. 2).
Рис. 2
Установите стол станка под прямым углом к
полотну пилы и при необходимости отрегули-
руйте упор стола (В, Рис. 2) и шкалу наклона
стола (D, Рис. 2).
Используя 4 шестигранных винта, 4 пру-
жинных шайбы и 4 обычных шайбы, установи-
те направляющие упора (G, Рис. 3) у рабочего
стола, затем выставьте упор параллельно по-
верхности стола.
Рис. 3
Установите линейку (Н, Рис. 3) и прикрепи-
те его с помощью 5-ти шестигранных винтов к
планке, прикрепленной к столу.
Установите упор (В, Рис. 4) и отрегулируйте
профиль упора (А, Рис. 4) параллельно канав-
ке стола.
Рис. 4
Переместите упор к полотну пилы и обну-
лите шкалу (С, Рис. 4).
Рис. 5
С помощью направляющих упора и опоры
(Е, Рис. 5) установите упор для продольного
пиления так, чтобы расстояние от упора до
стола составляло примерно 1 мм.
В нижнюю направляющую упора закрутите
два винта с цилиндрическими головками (M,
Рис. 6) и установите контейнер для сбора
стружки (N).
Рис. 6
5.3 Первая смазка
(См. раздел 8.2 Смазка)
Трансмиссионное масло необходимо за-
менить после 100 часов работы.
