ОБСЛУЖИВАНИЕ
Учитывайте, что строгальные ножи, обрезиненные валы привода движения
заготовки, плоские, поликлиновые, клиновые и другие ремни, а также цепи,
используемые в конструкции станка, относятся к деталям быстроизнашивающимся
(расходные материалы) и требуют периодической замены. Гарантия на такие детали не
распространяется. Защитные кожуха, отдельные детали из пластика и алюминия,
используемые в конструкции станка, выполняют предохранительные функции. Замене по
гарантии такие детали не подлежат.
ПРЕДУПРЕЖДЕНИЕ : Отключите станок от источника электропитания, прежде чем
приступить к обслуживанию.
Закручивайте все винты и крепления надежно, периодически проверяйте чтобы они не
раскрутились.
Стол и поверхности упора должны быть чистыми и без ржавчины для лучших
результатов. Некоторые пользователи используют покрытие воском. Другой выбор -
тальк, втертый в поверхность стола один раз в неделю; это заполнит поры коробления и
сформирует защиту от влажности. Обеспечит гладкость поверхности стола, и позволяет
кольцам ржавчины быть легко вытертыми с поверхности. Важный факт, что тальк не
протравит заготовки из дерева.
СМАЗЫВАНИЕ
Используйте смазку типа - литол или солидол высокого качества на стальных
регулировочных винтах механизмов для подъема- понижения стола подачи и приѐма
заготовки.
Подшипники ножевого вала используемые в станке закрытого типа и не требуют
обслуживания.
ЗАМЕНА НОЖЕВОГО ВАЛА
Весь ножевой вал может быть удален из корпуса для замены или других
технологических процессов обслуживания ножевого вала.
Для снятия ножевого вала:
1. Отключите станок от источника электропитания, прежде чем приступить к замене.
2.Переведите в самое нижнее положение стол подачи и приемный стол.
3. Уберите шпунтовальный выступ и упор для заготовки.
4. Удалите защиты.

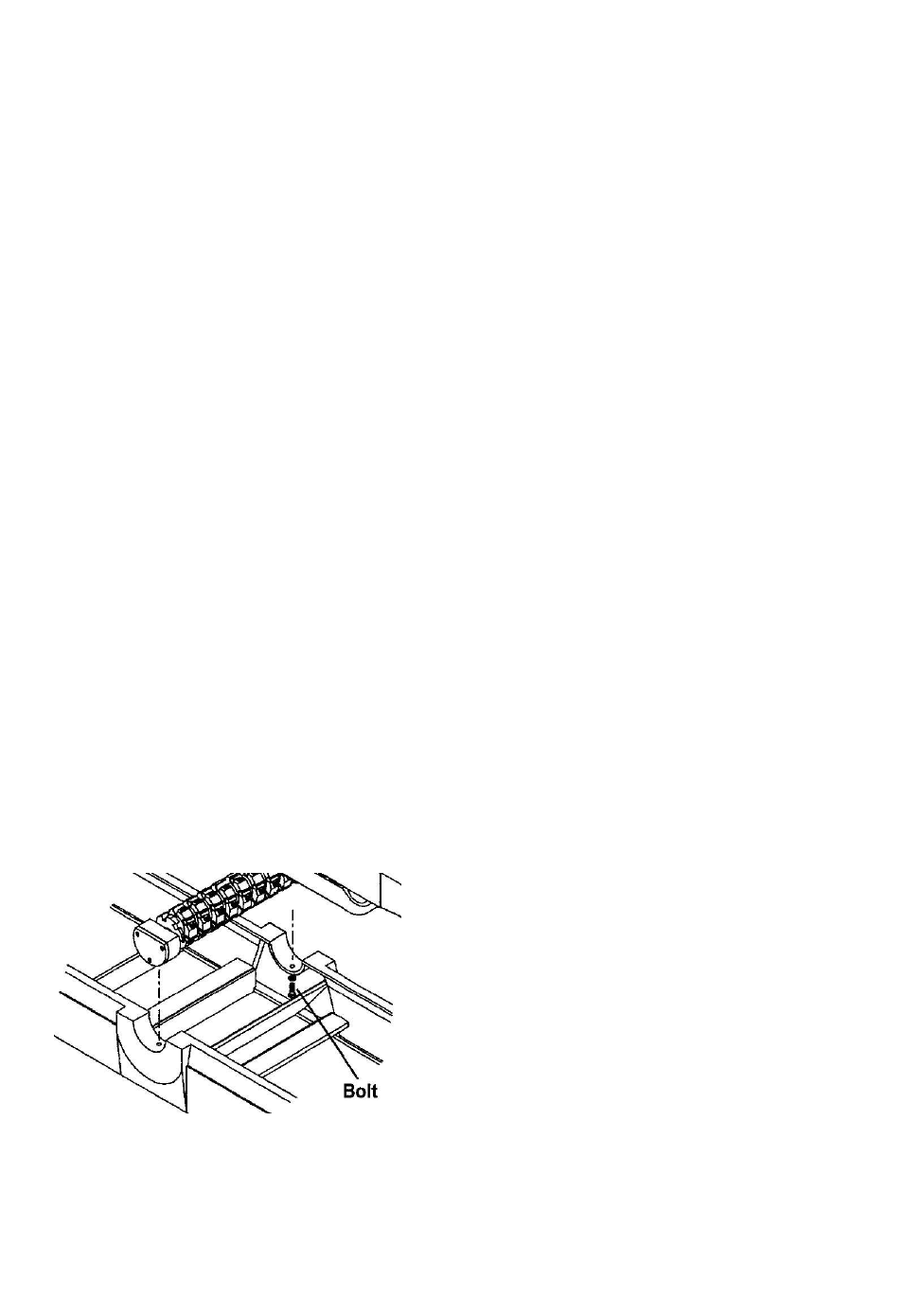

5. Ослабьте два болта, которые закрепляют ножевой вал к корпусу- к ним получают
доступ снизу под столами, как показано на рис. 25.
рис.25
6. Чтобы вытащить ножевой вал, двигайте его в сторону шпунтовального выступа.
