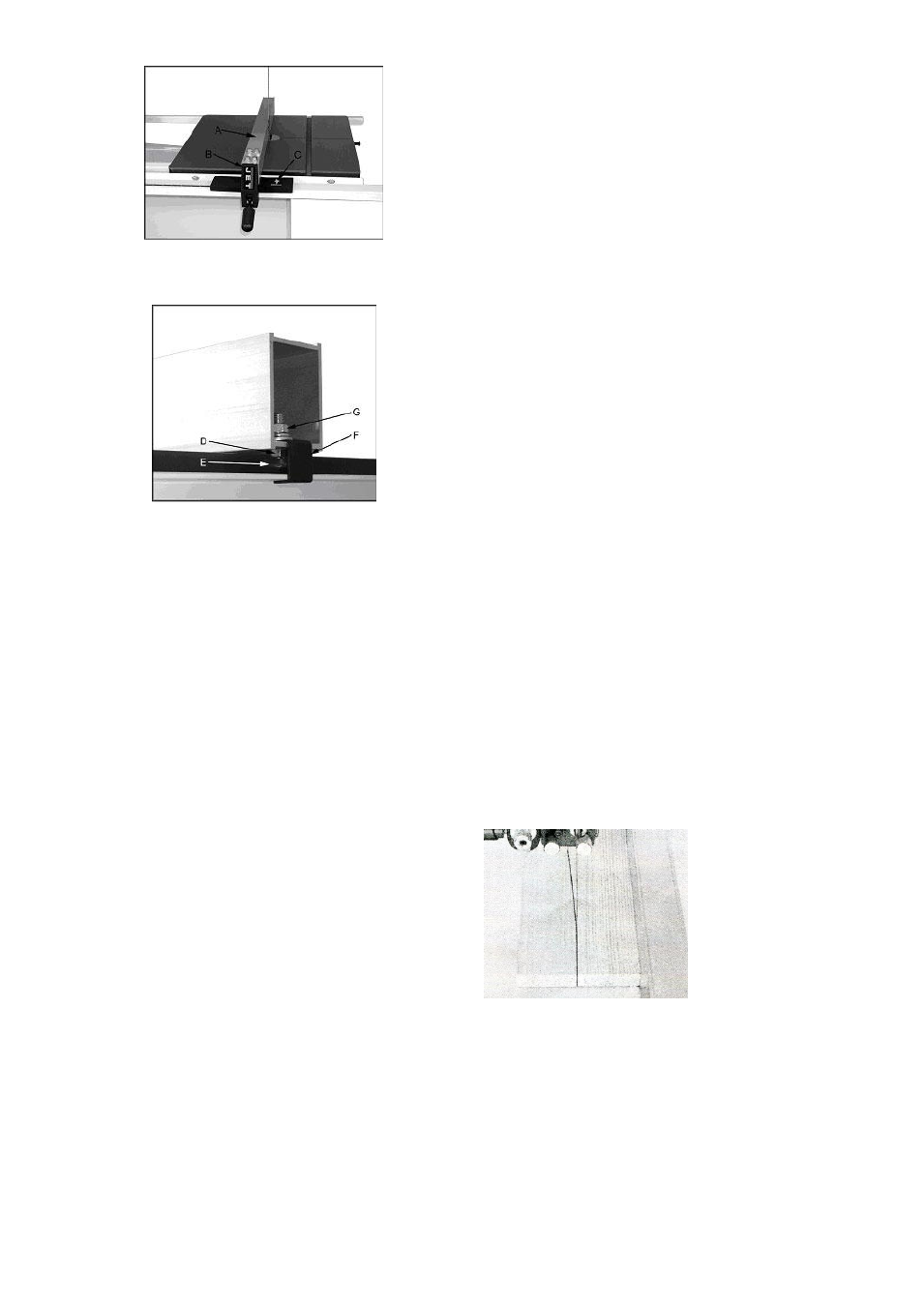

Рис. 4
Переместите упор к полотну пилы и обну-
лите шкалу (С, Рис. 4).
Рис. 5
Выставьте параллельный упор с помощью
упорных дисков и задней опоры (Е, рис. 5)
так, чтобы его расстояние от стола состав-
ляло 1 мм.
5.3. Подключение к электрической сети
Подсоединение к сети со стороны клиен-
та, а также применяемые силовые кабели
должны соответствовать нормам.
Напряжение в сети и частота должны со-
ответствовать параметрам, указанным на за-
водской табличке станка.
Установленное изготовителем защитное
устройство должно быть рассчитано на 16 А.
Используйте соединительные провода с
маркировкой H07RN-F.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
В случае перегрузки двигатель останавли-
вается.
Станок можно включить через 10 минут
(время охлаждения) после остановки двига-
теля.
5.4. Подсоединение вытяжной вентиля-
ции
Перед пуском в эксплуатацию станок дол-
жен быть подключен к вытяжной установке
таким образом, чтобы при включении станка
автоматически включалась вытяжная венти-
ляция
Минимальная скорость воздуха на всасы-
вающем патрубке должна составлять 20
м/сек.
Всасывающие шланги должны характери-
зоваться по качеству как „тяжело горючие“
и соединены с заземлением станка.
5.5. Пуск в эксплуатацию
Станок включается посредством нажатия
зеленой кнопки: С помощью красной кнопки
производится остановка станка.
6. РАБОТА СТАНКА
Правильное рабочее положение:
Становитесь перед станком лицом к на-
правлению распила.
Обращение с заготовкой:
Держите заготовку руками за пределами
зоны пиления.
Подавать заготовку к полотну пилы в на-
правлении нанесенной риски и устанавли-
вать поворачивая ее по риске при уводе пи-
лы в ходе распила.
Подавать заготовку равномерно, не пере-
кашивать, распил выполнять полностью до
конца.
Не вытягивайте заготовку назад, так как
при этом полотно пилы может соскочить с
ходовых шкивов.
Широкие и длинные заготовки поддержи-
вать роликовыми опорами.
Указания по работе:
Работайте только с острым и достаточно
заточенным полотном пилы.
В зоне пиления подавать заготовку только
с помощью толкающего штока.
Для безопасной подачи маленьких и узких
заготовок применять подающую доску.
При пилении заготовок круглого сечения
необходимо предохранять их от проворачи-
вания за счет прижима с помощью подходя-
щих приспособлений.
Изгиб пильной ленты
При параллельном и продольном распиле.
Пильная лента отклоняется от заданной ли-
нии пиления (рис. 6).
Рис. 6
Причины изгиба пильной ленты:
- перегрев пильного полотна
- пильная лента затупилась
- направляющая пильной ленты неправильно
установлена
- натяжение полотна пилы слабое
- зубья полотна ассиметричны
Регулировка точности распила:
позволяет вести заготовку по упору, следуя
за распилом.
Смонтируйте (вставьте) упор (А, рис. 7) с
помощью болта с ручкой (В) на против зубь-
ев полотна.
