Инструкция по эксплуатации Jet Tools JWBS-20Q
Страница 5
5
Уровень мощности звука (согласно EN 3746):
Холостой ход
82,5 дБ (A)
Обработка
93,6 дБ (A)
Уровень звукового давления (согласно EN 11202):
Холостой ход
74,7 дБ (A)
Обработка
87,2 дБ (A)
Указанные величины являются указателем шума станка, но не являются указателем для безо-
пасной работы.
4.3. Пылевыделение
Ленточные пилы конструктивного ряда JWBS-16/18/20 были оценены с точки зрения вредно-
го воздействия пыли при скорости воздуха 20 м/сек на всасывающем патрубке диаметром
100мм:
Разрежение
1250 Пa
Объемный поток 565 м³/час
Действительное в настоящее время предельное допустимое значение концентрации пыли 2
мг/м³ надежно соблюдается на рабочем месте.
5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
5.1.Транспортировка и установка
Станки установлены на деревянном под-
доне.
Для транспортировки используйте стан-
дартный штабелер или погрузчик. Предохра-
няйте станок при транспортировке от паде-
ния.
Установка станков должна производиться
в закрытых помещениях, при этом являются
вполне достаточными условия обычной сто-
лярной мастерской.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При необ-
ходимости станок можно жестко закрепить
на устанавливаемой поверхности.
По соображениям упаковки станок по-
ставляется не полностью смонтированным.
5.2. Монтаж
Если Вы при распаковке обнаружили по-
вреждения вследствие транспортировки, не-
медленно сообщите об этом Вашему продав-
цу, не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в со-
ответствии с требованиями охраны окру-
жающей среды.

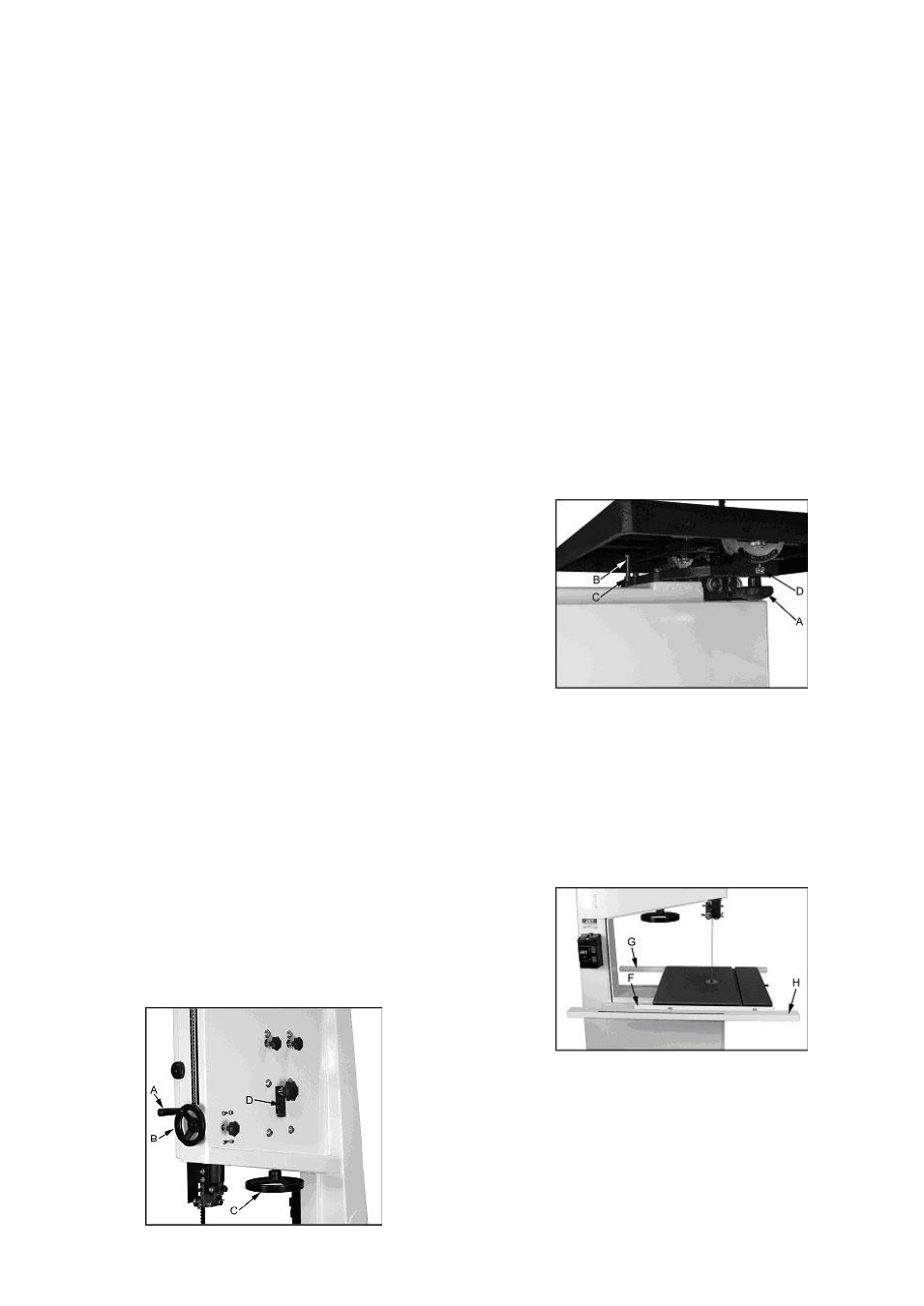

Установите рукоятку (А, Рис. 1) на махо-
вичок (В, рис.1).
Рис. 1
Удаляйте защитную смазку от ржавчины с
помощью мягких растворителей.
Установите стол на механизм наклона и
закрепите его с помощью двух винтов (А,
рис.2).
Рис.2
Установите стол станка под прямым углом
к полотну пилы и при необходимости отрегу-
лируйте упор стола (В, рис.2) и шкалу на-
клона стола (D, рис.2).
Используя 4 шестигранных винта, 4 пру-
жинных шайбы и 4 обычных шайбы, устано-
вите направляющие упора (G, Рис. 3) у ра-
бочего стола, затем выставьте упоры парал-
лельно поверхности стола.
Рис. 3
Установите направляющий профиль (Н,
Рис. 3) и закрепите его с помощью 5-ти шес-
тигранных винтов, 5-ти пружинных шайб и
5-ти обычных шайб.
Установите упор (В, Рис. 4) и отрегули-
руйте профиль упора (А, Рис. 4) параллель-
но канавке стола.
