9

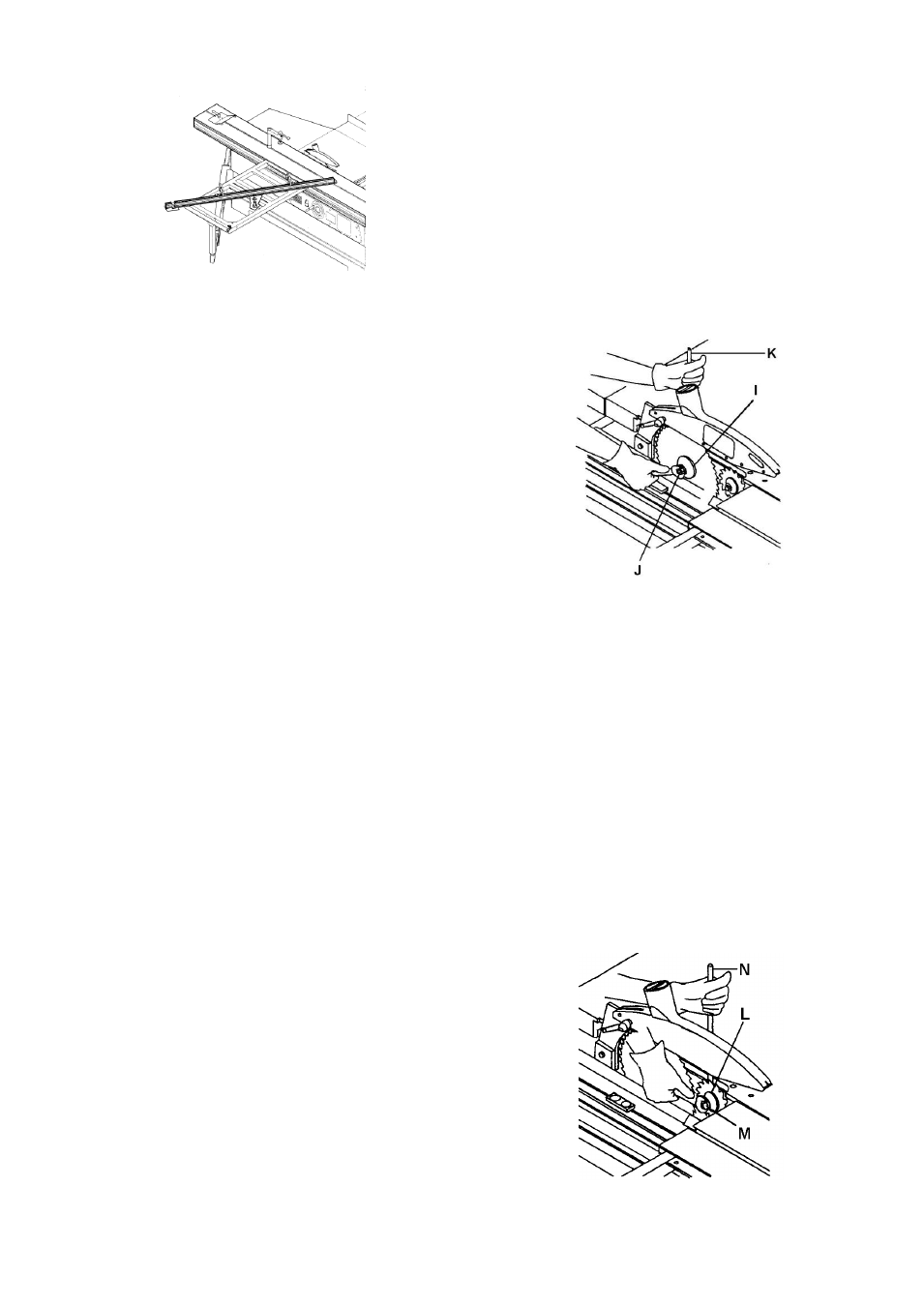

Рис. 9
Отверстия упора под углом 90° устанав-
ливаются на столе заводом изготовителем.
Проверка шкал по эталону на упоре для
поперечного распила: шкала на упоре уста-
навливается заводом-изготовителем и не
требует повторных регулировок.
Для проверки установок закрепите в оп-
ределенном месте и отпилите деталь для
пробы.
Измерьте точную длину детали, ослабьте
круглые ручки-гайки, удерживающие на оси
Т-образные винты, и передвигайте упор до
тех пор, пока размеры не будут соответство-
вать длине только что отпиленной детали.
При использовании выдвижной добавоч-
ной части второй ограничитель хода мате-
риала должен быть установлен в самом кон-
це для создания разных шкал, находящихся
в соответствии друг с другом.
Лучший способ – сделать несколько кон-
трольных замеров на разных длинах.
Когда спустя какое-то время защитная
крышка на передней стороне упора срезает-
ся, ее необходимо заменить.
Установка упора для распила под углом
45°
Установка упора для распила под углом
45° не должна выполняться во время работы
станка.
Для установки требуемого угла: открутите
круглые ручки-гайки, установите упор в со-
ответствующие отверстия на столе каретки и
регулируйте в заданную позицию.
Монтаж пильного диска
Диск должнен соответствовать техниче-
ским характеристикам станка.
Максимальный диаметр пильного диска,
применяющийся на данном станке – 315 мм.
Перед установкой проверьте пильный
диск на предмет наличия дефектов (трещин,
поломанных зубъев, деформаций). Не ис-
пользуйте дефектные диски.
Внимание!:
Применение пильных дисков из быстро-
режущей стали запрещено! Используйте дис-
ки только с твердосплавными режущими на-
пайками.
Зубья диска должны быть направлены в
сторону распила (вниз)
Во время работы с диском надевайте под-
ходящие перчатки.
ВНИМАНИЕ!:
Всегда отключайте станок от источника
питания во время замены диска.
Продвиньте передвижной стол вперед
(JTSS-1500/1700) или назад (JTSS-
2500/3000/3200) и откройте нижний защит-
ный кожух пильного диска.
Поднимите основной диск в наивысшее
положение и открутите гаечным ключом гай-
ку на оси пильного диска (Рис. 14).
Рис. 14
Поставьте замыкающий штифт (K) в от-
верстие стола для распила и поверните ось с
помощью гаечного ключа до тех пор, пока
стопорный штифт не войдет в отверстие осе-
вого блока диска.
Теперь отвинтите гайку (J).
Внимание!:
Гайка имеет левостороннюю резьбу.
Перед установкой нового диска убедитесь
в том, что посадочное место не загрязнено.
Это предотвратит неровный ход ножовоч-
ного полотна.
Перед запуском станка, после закручива-
ния гайки, не забудьте вытащить стопоря-
щий штифт.
Подрезной диск заменяется следующим
образом:
Наденьте гаечный ключ на гайку диска.
Рис. 15
