11
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
Станок оснащен 16 – амперной штепсель-
ной вилкой стандарта CCE Euro, вмонтиро-
ванной в заднюю стенку корпуса.
Внимание!:
-Перед запуском станка в первую очередь
проверьте, не вращается ли свободно вал
пилы и все ли устройства безопасности уста-
новлены.
- Если направление движения неправиль-
но, необходимо нажать на фазовый преобра-
зователь внутри штепсельной вилки стан-
дарта CCE Euro и повернуть его на 180°.
(Вращайте по часовой стрелке).
В целях обеспечения безопасности эту
операцию необходимо проводить, предвари-
тельно сняв пильный диск.
6. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВ-
КЕ.
Общие указания
Перед работами по наладке и регулиров-
ке, станок должен быть предохранен от не-
произвольного включения.
6.1. Подъем и наклон пильного диска
Во время работы станка нельзя выполнять
операции по настройке диска.
Используйте передний маховик для под-
нятия пильного диска. Один поворот махови-
ка соответствует 2,5 мм подъема вверх.
Чтобы смазать механизм для подъема или
опускания, всегда устанавливайте высоту
путем поднятия пильного диска.
Для наклона пильного диска используйте
левый маховик.
Принудительные упоры в 45° и 90° уста-
новлены заводом-изготовителем и не требу-
ют дополнительных настроек.
Запустите станок.

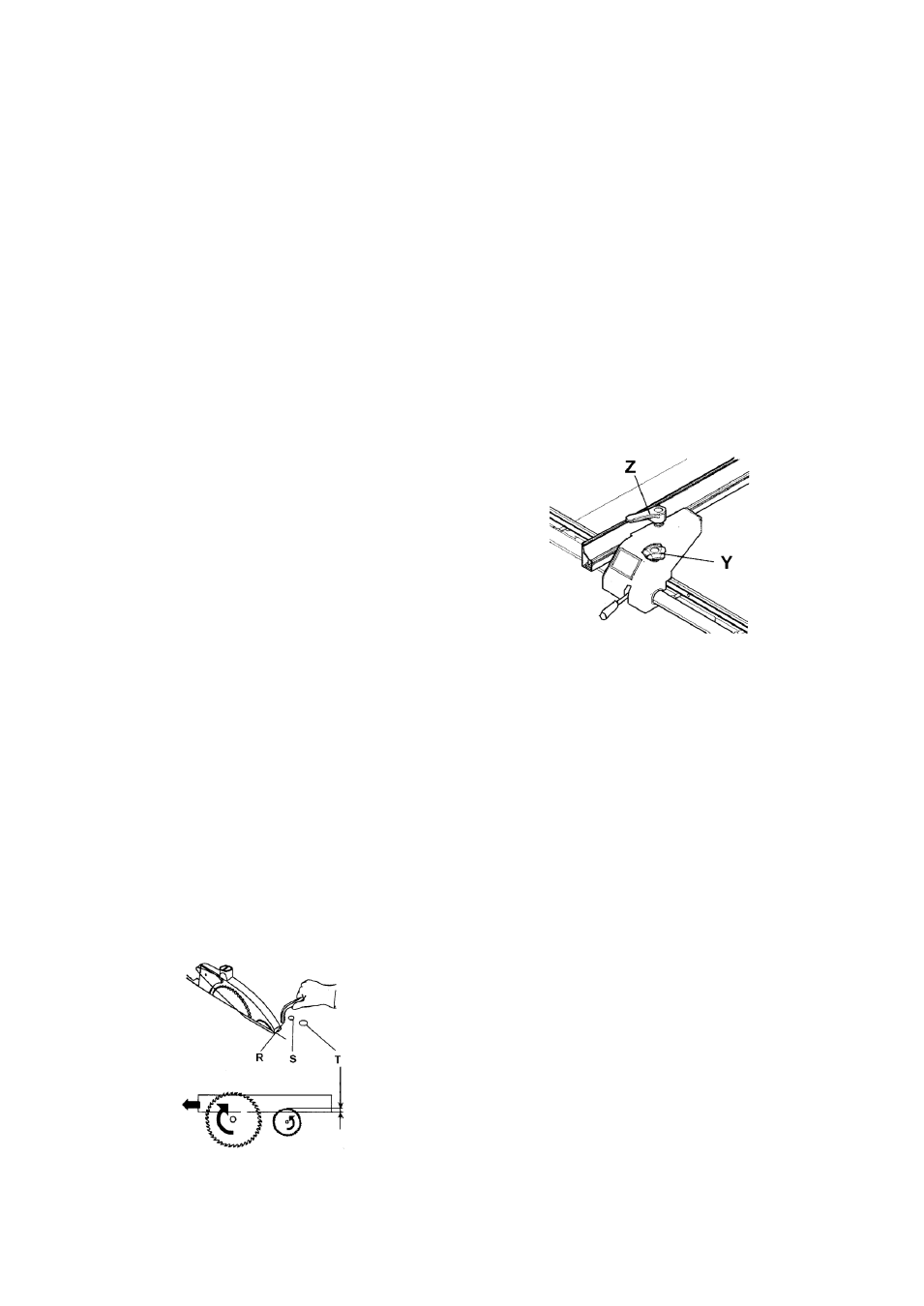

6.2. Регулировка подрезного диска
Установка высоты подрезного диска вы-
полняется путем поворота стопорного винта
(T).
Рис. 18
Максимальная глубина подреза при ис-
пользовании подрезного диска диаметром 80
мм равна 4 мм.
Каждый раз при замене основного диска
или даже после его заточки, необходимо за-
ново регулировать положение подрезного
диска, чтобы сравнить ширину зубьев с ос-
новным диском.
Очень важно провести данную процедуру,
чтобы убедиться в чистоте реза, без сколов.
Подрезной диск имеет конусовидные зу-
бья. Чем глубже он пропиливает в высоту,
тем больше и в ширину.
Перед началом регулировки высоты (Т) и
горизонтального перемещения (R), необхо-
димо ослабить стопорный винт (S).
Боковой сдвиг подрезного диска достига-
ется путем поворота винта механизма цен-
трирования (R), и последующей обратной
фиксации. (S).
6.3. Регулировка параллельного упора
Для установки упора поднимите ручку.
Для фиксации упора опустите ручку вниз.
Рис. 23
Поверните зажимную рукоятку (Z), осла-
биться прижим направляющей к корпусу
упора, продвиньте ее в нижнюю позицию и
зафиксируйте.
Упор обладает свойством тонкой настрой-
ки. Надавите на рукоятку (Y).
Во избежании заклинивания распиливае-
мой детали между упором и расклиниваю-
щим ножом, (способной привести к опасной
обратной отдаче) во время поперечного рас-
пила с использованием направляющей ли-
нейки, необходимо установить направляю-
щую таким образом, чтобы ее конец сопри-
касался с боковой стороной диска.
Положение параллельного упора, уста-
новленное заводом-изготовителем, должно
быть параллельно пильному диску.
6.4. Пуск в эксплуатацию
Станок включается посредством нажатия
зеленой кнопки выключателя: при нажатии
красной кнопки выключателя станок отклю-
чается.
Подрезной диск запускается и останавли-
вается одновременно с основным пильным
диском.
Указание:
-Невозможно запустить станок при открытом
нижнем защитном ограждении пильного дис-
ка.
-В случае перегрузки станка сработает
защита двигателя.
