9
A.1.: продольный распил
A.2.: продольный распил с толкателем
A.3.: поперечный распил
A.4.: использование толкателя
7. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Общие указания
Перед работами по наладке и регулировке ста-
нок должен быть предохранен от непроизволь-
ного включения.
Отключите от эл. Сети
7.1 Монтаж пильного диска
Диск должен соответствовать техническим ха-
рактеристикам станка.
Максимальный диаметр пильного диска, при-
меняющийся на данном станке – 250 мм.
Перед установкой проверьте пильный диск на
предмет наличия дефектов (трещин, поломан-
ных зубьев, деформаций). Не используйте де-
фектные диски.
Внимание!:
Применение пильных дисков из быстрорежу-
щей стали запрещено! Используйте диски толь-
ко с твердосплавными режущими напайками.
Зубья диска должны быть направлены в сторо-
ну распила (вниз)
Во время работы с диском надевайте подходя-
щие перчатки.
ВНИМАНИЕ!:
Всегда отключайте станок от источника пита-
ния во время замены диска.
Продвиньте каретку вперед или назад и от-
кройте нижний защитный кожух пильного дис-
ка.
Поднимите пильный диск в верхнее положение.
Снимите кожух пильного диска.
Замена пильного диска

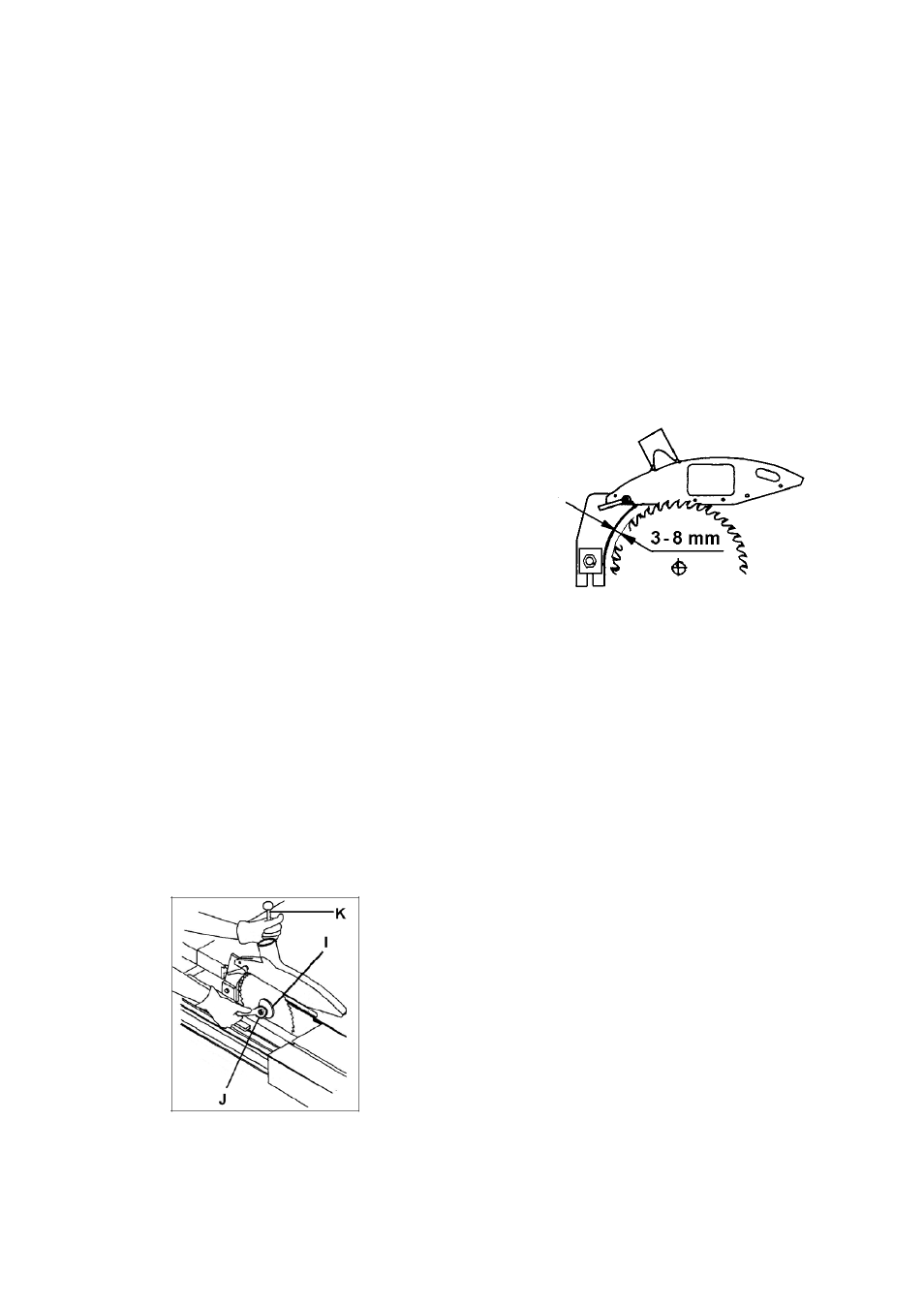

Ослабьте натяжную гайку (J, Рис. 14). При по-
мощи стопорного штифта (К) зафиксируйте
осевой блок диска от прокручивания.
Рис. 14
Внимание!: Гайка имеет левостороннюю
резьбу.
Открутите гайку (J) и фланец (I).
Установите пильный диск на осевой блок.
Зубья пильного диска должны быть направ-
лены в сторону распила (вниз).
Установите фланец и прочно затяните гайку.
Вытащите стопорный штифт (К).
Проверьте правильность регулировки рас-
клинивающего ножа по отношению к пиль-
ному диску (см. часть 7.2).
Установите кожух пильного диска.
7.2 Монтаж расклинивающего ножа
Использование расклинивающего ножа обя-
зательно.
Станок снабжен расклинивающим ножом для
использования с пильным диском диаметром
250 мм.
Расклинивающий нож должен быть отрегу-
лирован таким образом, чтобы по всей длине
расстояние между ним и пилой было в пре-
делах от 3-х до 8 мм (Рис. 15).
Рис. 15
Расклинивающий нож (P, Рис 16) может быть
отрегулирован как в вертикальном, так и в
горизонтальном положении.
Высота установки должна быть отрегулиро-
вана таким образом, чтобы нижняя часть но-
жа никогда не превышала 3 мм самого высо-
корасположенного зубца диска.
После регулировки высоты зафиксируйте
гайку (Q).
Для изготовления пазов необходимо устано-
вить специальный расклинивающий нож. Он
должен быть установлен таким образом, что-
бы верхний край расклинивающего ножа
совпадал с самым высокорасположенным зу-
бом пильного диска.
Никогда не снимайте расклинивающий нож.
Обратная отдача очень опасна!
Запрещается работать на станке без защит-
ного кожуха пильного диска и расклиниваю-
щего ножа.
