6

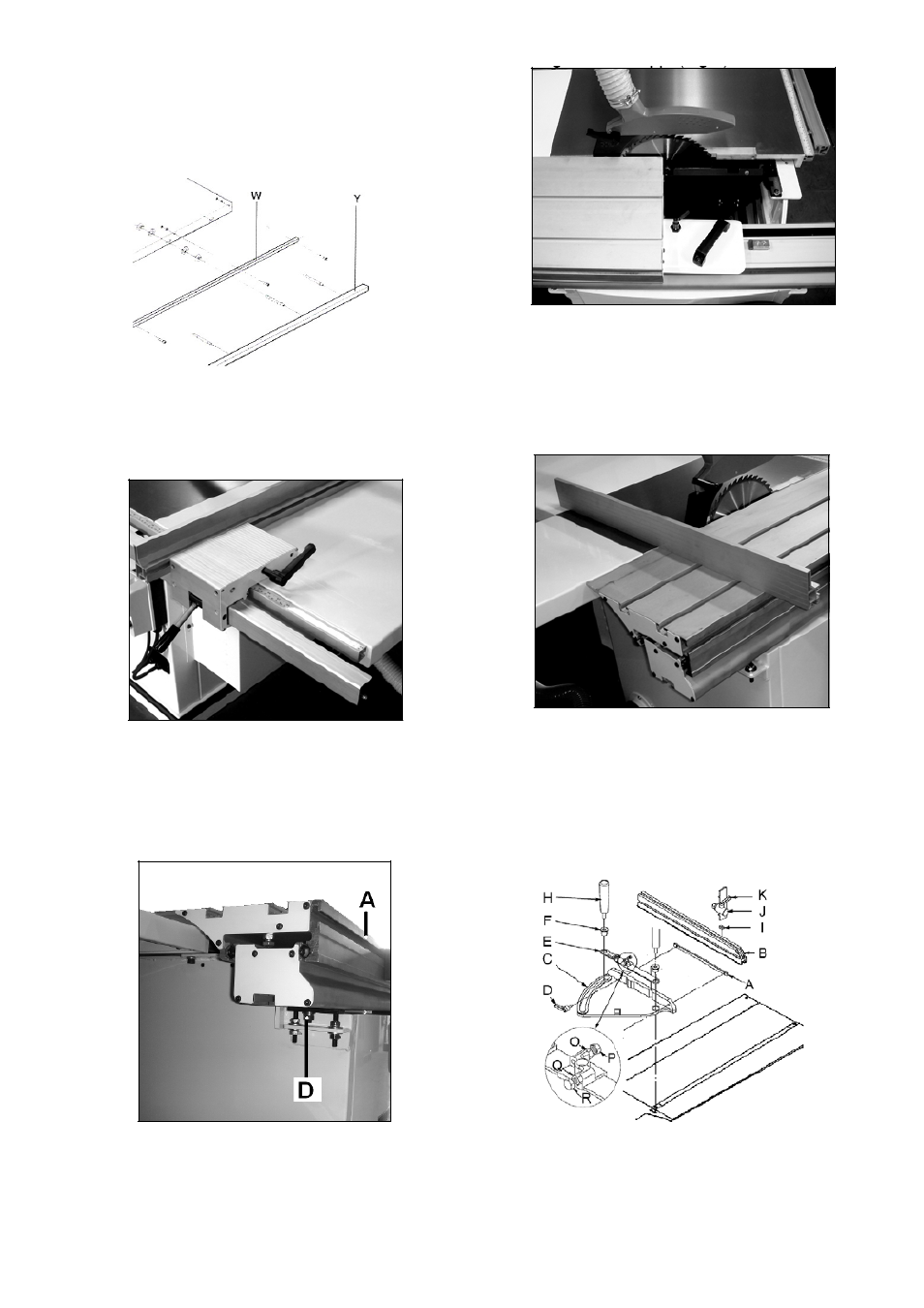

Монтаж направляющий параллельного
упора
Вставьте болты в направляющею и прикру-
тите направляющею к основному столу(Y).
Закрепите линейку (W).
Рис. 4
Монтаж параллельного упора
Установите параллельный упор на направ-
ляющую.
Рис. 5
Монтаж каретки
Воспользуйтесь помощью другого человека
для подъема каретки (A) на корпус станка и
прикручивания его на месте с помощью бол-
тов (D), толстых шайб и гаек.
Рис. 6
Опорные болты отрегулированы на заводе.
Установите каретку таким образом, чтобы
движение каретки заканчивалось на середи-
не пильного диска (Рис. 7).
Рис. 7
Каретка должна быть выровнена для про-
движения параллельно пильному диску и на
0,1-0,3 мм выше поверхности станины стан-
ка.
Используйте параллельный упор в качестве
уровня (Рис. 8).
Рис. 8
Монтаж торцового упора каретки
Надвиньте профиль упора (B, Рис. 9) на рей-
ку (A) и закрепите их вместе на торцовом
упоре (C) с помощью двух рукояток (D).
Указание: Скошенный конец профиля упора
(B) показывает направление к диску пилы.
Рис. 9
Установите торцовый упор на подвижный
стол.
Установите рейку упора (E) на торцовый
упор и закрепите ее с помощью 2-х втулок (F)
и 2-х зажимных рукояток (H).
