Пояснение к рисунку 3:
• Оборудование: (1) Небольшой крюк (F), (2) Большой крюк (K),
(6) 1/4 "Плоские шайбы (J), (6) 1/4" гроверные шайбы
(H), (6) 1/4 х 5/8 винта (G)
• Инструмент: шестигранный ключ 5 мм
Установите небольшой крюк (F) и два больших крюка (K) на стенку тумбы пилы шестью
винтами (G), с 1/4 "гроверными шайбами (H) и 1/4 "плоскими шайбами (J). Затяните
шестигранным ключом.

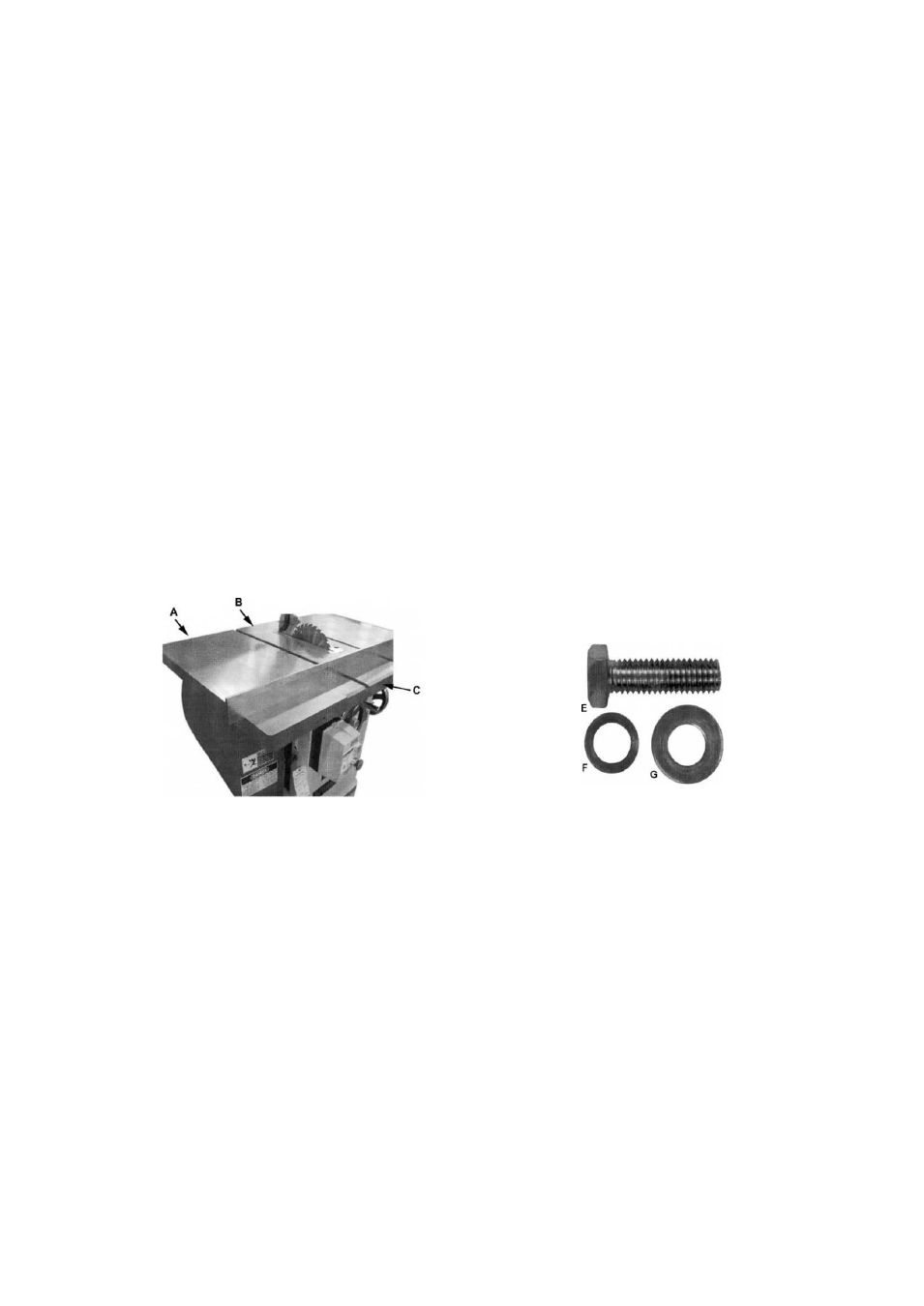

Монтаж расширений
Показано на рисунках 4 и 5:
• Крепёж: (6), 7/16 "x1-1/2" шестигранные болты крышки (6) 7/16"
Гроверные шайбы, (6) 7/16 "Плоские шайбы и (2)
Расширение
• Инструменты: 17мм гаечный ключ, Прямой
1. Прикрепите левое расширение (A) к основному столу (B) тремя болтами (E), с
гроверами (F) и плоскими шайбами (G). Не затягивайте расширение, чтобы иметь
возможность выравнивать вручную по основному столу.
2. Установите расширение горизонтально, так чтобы передний край с передним краем
стола (C) пилы были на одном уровне Затем с помощью линейки, убедитесь, что
плоскости находятся на одном уровне.
3. Затяните три крепежных винта расширения .
4.Возьмите крепеж (рис. 5) для правой стороны, а затем, приложив правое
расширение сделайте все операции в том же порядке.
Установка пильного диска / замена
Внимание! Будьте осторожны при работе с или около острого пильного диска
пилы, чтобы избежать травм!
Чтобы установить или заменить пильный диск (показано на иллюстрации 6):
• Инструменты: 27мм ключ
1. Отключите станок от источника эл.питания.
2. Поднимите пильный диск на полную высоту и установите положение наклона на 0 °
(см. Маховик Корректировки на стр. 14).
3. Уберите вставку в столе.
4. Поверните ось, остановив паз (C) напротив штока (D).
5. Нажмите кнопку на штоке блокировки вала (D) в направлении, указанном стрелкой,
чтобы шток вошёл в отверстие на оси (C). После этого открутите гайку (А) на оси,
ослабив ключом 27 мм, как необходимо.
6. Снимите фланец(B).
7. Установите пильный диск убедившись, что зубья диска в правильном направлении.
Если вы не уверены, обратитесь к рисунку 8 для правильной установки пильного диска.
8. Поставьте фланец (B) и закрутите гайку (А).
9. Нажмите кнопку на штоке блокировки вала (D) и затяните гайку (А) гаечным ключом
Рис. 5
Иллюстр
ация 3
Рис. 4
траци
я 4
