Инструкция по эксплуатации Jet Tools JTAS-12DX
Страница 6
Монтаж
Кожух эл.двигателя

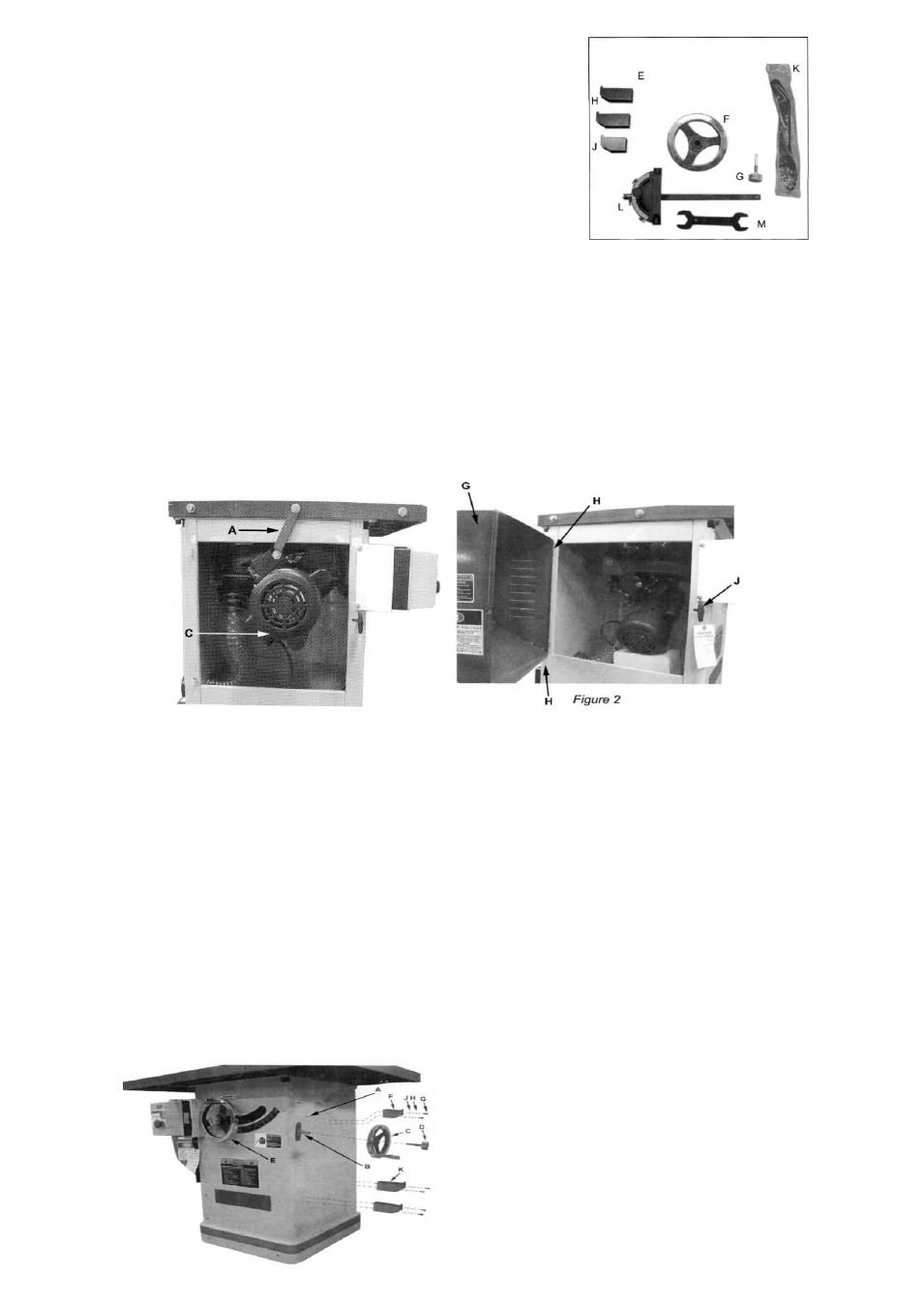

Пояснения к рисункам 1 и 2:
Инструменты: 17-миллиметровый гаечный ключ
1. Удалить транспортную пластину (А) между эл. двигателем (C) и столом.
2. После того как кронштейн был удален, установите винт обратно на площадку с
двигателем. Верхний винт будет использоваться позже для крепления расширения
к основному столу. (рис. 5)
3. Установите крышку двигателя (G), совместив штифты (H) на крышке с отверстиями
на тумбе.
4. Закрепите крышку, потянув за защелку (J), закрыв дверцу, и отпустите защёлку.
Рис. 1
Рис. 2
Монтаж Маховика
Пояснение к рисунку 3:
Оборудование: (2) Ручка и маховик (C), (2) Фиксирующая ручка (D), (2) Шпонка (А)
Инструменты: 3 мм шестигранный ключ
Передний маховик (E) устанавливается на заводе.
Установить боковой маховик (C) следующим образом:
1. Вставить шпонку(A) (прикрепленную к оси) в ось (B) поставить маховик (C) через
шпонку на ось.
2. Затяните винт на корпусе маховика (3 мм шестигранным ключом) крепко удерживая
маховик на месте.
3. Установите фиксирующую ручку (D), в центр маховика вставив в центральное
отверстие вала и закрутите резьбу по часовой стрелке.
4. Установите при необходимости маховик (E) в том же порядке.
Монтаж крючка для упора под углом до 45 градусов и крюки хранения
параллельного упора
Рис. 3
Содержание маленькой
коробки
